Копчение/коптильня своими руками: холодное, горячее

Вид копченой продукции способен вызвать желание пробовать ее, но не каждый немедленно идет искать деньги для покупки - стоит ли бежать в магазин или на рынок? Количество людей, которые ищут информацию о том, как сделать коптильню своими руками, вовсе не уменьшается. Создание своей собственной коптильни действительно возможно, и мы будем стараться помочь читателям в этом вкусном и полезном деле.

Финансовый фактор не единственный и, возможно, не главный, благодаря которому популярность домашнего копчения отнюдь не убывает. Самостоятельно сделать коптильню правильной конструкции значит быть уверенным в качестве продукции; если копчености собственного приготовления идут на продажу – убедительно предлагать их покупателям. Ныне это никак не лишне: в сегодняшнем мире фальсификация продуктов питания, к сожалению, распространена и узаконена буквально повсеместно, и копчености – излюбленный объект производителей суррогатов.

Масштаб фальсификации продуктов копчения в наше время несведущему трудно вообразить. К примеру, ВОЗ рекомендует не превышать содержания в еде полициклических ароматических углеводородов (ПАУ, с этой гадостью мы еще столкнемся) в 0,62 мкг/кг. В РФ допускается содержание ПАУ в продуктах питания до 0,2 мкг/кг; правильно построенная домашняя коптильня способна выдавать продукт с содержанием ПАУ в 0,1 мкг/кг. А в кичащейся своей экологичностью Германии допускается содержание такого печально известного представителя ПАУ, как бенз(а)пирен, до 1 мкг/кг. В России бенз(а)пирен признан канцерогеном первой степени опасности, а в ЕС медики считают его вредное действие на животных доказанным полностью, но на человека – доказанным недостаточно. Как сие разуметь, кроме как завуалированную рекомендацию людям покупать (а как же!) и есть то, от чего отвернется собака в здравом уме? Крысы дохнут, а человеку можно? Если он адекватный благонамеренный потребитель? Но вернемся к теме.

Самое главное

Изготовление коптильни технических сложностей не представляет и обойдется недорого. Конструкция коптильни проста, пластична, легко и без ущерба для качества готовой продукции приспосабливаема к имеющимся материалам и возможностям. Но, прежде чем переходить к дальнейшему, уместно будет напомнить: копчение есть процесс пищевой технологии.

Представим себе, по аналогии, что кто-то придумал некую идеальную, «правильную» во всех отношениях кастрюлю. Сможет ли человек, до того имевший отношение к кулинарии только в качестве непритязательного едока, держа перед глазами кулинарную книгу, вот так сразу сварить в ней настоящий флотский борщ? Уместна и другая аналогия: есть дешевая, штампованная из тонкой нержавейки, сковородка и допотопная электроплитка с открытой спиралью. Сможет ли умелый шеф-повар приготовить на этом «оборудовании» хотя бы обычное жаркое так, как у себя на кухне?

Вывод прост: одной-единственной «правильной» коптильни не бывает. Но есть немало видов коптилен, в которых возможно правильное копчение. Вот такими мы и займемся. Заодно и собственно копчением, исходя из некоторых обязательных требований к конструкции коптильного агрегата.

Конструктивные типы коптилен

Устройство успешно действующих домашних коптилен бывает весьма разнообразным; некоторые образцы см. на фото. Как правило, коптильню стараются построить обеспечивающую возможность всех или большинства видов копчения (см. далее). Но весь это видимый разнобой укладывается всего в 3 основные схемы коптильных установок: вертикальную (шахтную), горизонтальную (туннельную, траншейную) и камерную. Самодельные коптильни чаще всего сочетают в себе элементы 2-х или всех 3-х схем.

Коптильни частного пользования

Шахтная коптильня, слева на след. рис., проще всего, не требует оборудования места под нее и наименее трудоемка. Изначально это конический шалаш, чум или вигвам, в котором вверху подвешены куски мяса про запас. В таком случае (шахта коническая) и полупроницаемый дымовой затвор (зеленый частый пунктир на рис.) не обязателен.

Схемы устройства коптилен

Однако шахтная коптильня не лишена серьезных недостатков:

Копчение методом окуривания (см. далее) невозможно, т.к. температура дымового клуба под устьем дымохода всегда выше, чем окружающего воздуха.
Одновременное копчение 2-мя способами также невозможно.
Регулировка режима дымообразования очагом возможна только в очень небольших пределах.
Оседание вредных компонент коптильного дыма (см. далее) несколько затруднено, отчего добиться соответствия концентрации ПАУ в продуктах норме возможно только при горячем или полугорячем копчении.
При повышении влажности поступающего воздуха, от неподходящего или слишком сырого топлива возможно распространение «кислой» зоны на коптимое, отчего вся загрузка пропадает: продукт становится невыносимо кислым и токсичным.
При ухудшении качества топлива для очага (коптильного материала), а также превышении температуры и влажности поступающего воздуха, содержание ПАУ в продуктах стремительно нарастает.

Примечание: последний фактор особенно чувствителен, т.к. просто так избыток ПАУ незаметен. Наоборот, их излишек может усилить остроту и пикантность вкуса и аромата готовых продуктов.

Для туннельной коптильни, в середине на рис., нужен довольно большой объем земляных работ и, весьма желательно, подходящий участок на склоне: чем больше свободная (без дымового затвора) тяга в системе, тем проще обеспечить стабильный режим дымоообразования. Благодаря расположению очага-дымогенератора в полузамкнутой камере с регулируемым крышкой доступом воздуха и закрытому дымоводу уменьшается зависимость качества копчения от погоды: пользоваться туннельной коптильней возможно до 75% влажности и 30 градусов температуры наружного воздуха в течение до 8-9 часов в сутки, при отсутствии атмосферных осадков.

При длине канала свыше 3 м в туннельной коптильне возможно холодное копчение; свыше 5 – окуривание, а свыше 7 м – 2-3 вида копчения одновременно. Правильно построенная и эксплуатируемая туннельная коптильня способна обеспечить содержание ПАУ в готовых продуктах в пределах до 0,2 мкг/кг для всех режимов копчения.

Устройство коптильни на склоне

Камерные коптильни, справа на верхнем рис., не такие уж древние: туннельная коптильня на уклоне достаточной длины в 10-30 градусов, дополненная шахтой высотой 1,5-2 м и диаметром ок. 1 м, см. рис. справа, это уже камерная коптильня: дистиллятором дыма служат длинный туннель и глухой низ шахты; последний работает как расширительная камера, где резко усиливается осаждение остаточных вредных компонент дыма. Современные производственные коптильни предприятий пищевой промышленности строятся исключительно по камерной схеме, но компактными, со специальными установками подготовки воздуха и электродистилляторами дыма.

Что происходит в коптильне?

Видимый дым, т.е. несгоревшие частицы топлива и зольные (минеральные) включения, как ни странно на первый взгляд, на процесс копчения существенно не влияют. Они способствуют отложению на продукте глянцевитой золотистой корочки; вреда от них не замечено. И еще они по виду дыма позволяют довольно точно определить его пригодность для копчения.

Разведем в безветренную погоду или в высоком шалаше костерок из слегка сыроватых дров, это и есть простейший очаг-дымогенератор. Непосредственно над пламенем будет прозрачная зона, где догорают пиролизные газы. Выше – грязно-серый, возможно, с буроватым оттенком, довольно плотный дым. Еще выше – сероватый, иногда с легкой синевой, а еще выше – полупрозрачный белый дымок.

Теперь возьмем пробы из каждой зоны, кроме пиролизной, и сделаем их химический анализ. Не дома, разумеется, тут придется прибегнуть к жидкостной хроматографии и другим тонким методам. В «серо-бурой» (условно – тяжелой) зоне обнаружится преобладание канцерогенов и др. веществ со значительной молекулярной массой. В «серой», средней, пробе на фоне поредевших канцерогенов и токсинов больше проявятся радикалы органических кислот. В белом дымке от вредности в заметных количествах останутся тот самый бенз(а)пирен с остатками муравьиной и уксусной кислот (возможно – яблочной, лимонной и др.), а прочие легкие компоненты – как раз те, что придают коптимому неповторимый вкус, аромат и оказывают бактериостатическое действие, т.е. не дают продукту портиться более-менее продолжительное время, в дыме от подходящего для копчения топлива выйдут на первый план.

Продолжим серию опытов, разжигая костер из разных видов дров разной степени влажности, с добавками зеленых листьев и травы разных видов и каждый раз меняя режим горения. И окажется, что при этом концентрация бенз(а)пирена и кислот в белом дыму меняется на 2-3 порядка, а в готовом продукте бенз(а)пирена обнаруживается от 0,1 до 62-65 мкг/кг.

Бенз(а)пирен и кислоты

Все ПАУ отнюдь не безвредны для человека, но бенз(а)пирен выделяется среди них, во-первых, оптимальной, с точки зрения отравы, химической активностью: в обычных условиях он довольно инертен. Во-вторых, «подлостью»: попав в организм, бенз(а)пирен присоединяется к ДНК, влияя таким образом на наследственность. Еще древним авторам было известно, хотя содержания ПАУ в продуктах тогда, понятно, никто и никак не контролировал, что у любителей объедаться копченым слабоумные, хилые и больные дети рождаются гораздо чаще, чем у сторонников умеренности. В-третьих, вездесущностью: вследствие особенностей своей химической активности бенз(а)пирен обладает кумулятивным действием и накапливается в почве, растительных и животных тканях, а также мигрирует по пищевым цепям. В-четвертых, стойкостью: при необходимой для образования коптильного дыма температуре значительная его часть не разлагается, а возгоняется из древесины. В-пятых, «хитростью»: как уже сказано выше, обнаружить избыток бенз(а)пирена в пище возможно только химическим анализом; усиление вкуса и аромата может быть вызвано другими, безвредными и даже полезными веществами.

Борьба с любым злом эффективна в его зародыше, поэтому меры по ограничению содержания бенз(а)пирена в копченостях осуществляются в следующем порядке:

Правильный выбор древесины для коптильного материала сообразно не только желаемому вкусу и букету готовой продукции, но и способности дерева данного вида накапливать в себе ПАУ;
Заготовка дерева для коптильного материала в экологически чистых местах только от полностью здоровых деревьев: в гифах плесневых грибов и в буровой трухе короедов/древоточцев содержание ПАУ на 1-2 порядка выше, чем в древесине – их питательной среде;
Обоснованный выбор вида и режима копчения для данного конкретного вида сырья;
Правильная подготовка сырья для копчения;
Правильная подготовка коптильного материала: щепы, стружек, опилок, см. далее;
Технически грамотное сооружение коптильни по проверенным образцам;
Правильное устройство дымогенератора;
Настройка дымогенератора под выбранный коптильный материал, вид продукта и режим его обработки;
Эффективный контроль за режимом копчения.

Пп. 6 и 7 представляют собой превентивные конструктивные, а п. 8 и 9 – эксплуатационные меры по предотвращению накопления ПАУ в коптильной продукции. Суть их в том, что построить коптильню нужно таким образом, чтобы или не допустить ПАУ к продуктам, или организовать процесс копчения так, чтобы ПАУ, не успев отложиться в коптимом, вылетели в дымовую трубу. Пп. 3, 4 и 9 относятся к кулинарной технологии, поэтому далее мы ограничимся тем, что относится к пп. 6 и 7 и частично к пп. 3, 5 и 9, насколько они влияют на устройство коптильни.

Что касается кислот, то они в той или иной степени участвуют в создании копченостей. Сомнения кое у кого может вызвать муравьиная кислота, но и она зарегистрирована как пищевая добавка Е236. Ее влияние на бактериостатические свойства копчения особенно сильно. Нужно только помнить: все есть лекарство, но и все есть яд. Поваренная соль необходима человеку – ионы натрия регулируют сердечную деятельность, но, если съесть с полстакана или более кухонной соли, мучительная кончина гарантирована из-за сильнейшего разбаланса натрия в организме. К счастью, если выполняются и дают должный результат меры по ограничению миграции ПАУ в продукт, то и с кислотами все бывает в порядке. Исключение может встретиться только при копчении на неподходящем топливе либо в примитивной коптильне во время сильной жары или ненастья.

Копчение и коптильни

Копчение принято делить на холодное и горячее. Представление это сложилось во времена, когда о ПАУ, их миграциях в природе и влиянии на человека понятия ни у кого не было.

С точки зрения современной биохимии лучше будет выделить следующие способы копчения:

Окуривание (традиционно – холодное копчение).
Холодное (традиционно – полухолодное) копчение.
Полугорячее копчение.
Горячее копчение.
Запекание в дыму, или быстрое копчение.

Последний способ мы не рассматриваем. Во-первых, потому, что запеченные в дыму продукты хранению не подлежат, их нужно есть свежеприготовленными. А во-вторых, потому, что есть дымную запеканку вообще не надо: по содержанию бенз(а)пирена запеченные в дыму продукты не уступают обработанным жидким дымом, т.е. 100% сфальсифицированным; подробнее о жидком дыме см. в конце.

Окуривание

Окуривание дымом, остывшим до комнатной температуры 18-25 градусов (для рыбы – до 22-35 градусов), продолжается от 24 час, для мелкой рыбы вроде тюльки, до недели и более, для окорока дикого кабана или медвежьего. Чтобы сырье, пока не прокоптится достаточно для предотвращения развития бактерий, не испортилось, его обязательно заранее солят в рассоле. Консистенция и структура сырья практически не меняются, миграции жира внутри куска также почти не наблюдается.

Главное достоинство этого способа копчения – лежкость готового продукта практически ограничена только его усыханием до несъедобности. В как следует обустроенном погребе копченый окуриванием окорок или грудина могут храниться до 3-4 лет, не теряя своих вкусовых качеств, которые данный вид копчения обеспечивает наивысшие. Способ нейтрализации ПАУ в данном случае – их естественное осаждение в длинном дымоводе. Закисление продуктов возможно как исключение, на совсем плохом топливе или при копчении в сильную жару: кислотные радикалы реагируют с парами воды и выпадают в конденсат быстрее, чем оседает бенз(а)пирен.

Примечание: хранение копченых любым способом продуктов в холодильнике недопустимо – от оседающего на них водного конденсата не только портится вкус, но и начинаются химические реакции, делающие продукт вредным. Исключение – варено-копченая колбаса, хранимая до 4-7 суток при температуре +(4-8) градусов, т.е. на нижней полке или в овощном отделении.

Делать перерывы в копчении, как пишут в старых руководствах, при окуривании по современным представлениям недопустимо: остывание загрузки сырья на время перерыва и последующий запуск очага резко усиливают концентрацию ПАУ в продуктах. То же самое произойдет при изменении режима тления топлива. Поэтому надеяться выдержать содержание ПАУ в норме при окуривании возможно, только воспользовавшись дымогенератором длительного горения открытого типа без наддува, см. далее. Для устройства коптильни-окуривателя требуется ровный склон с подходящим уклоном, см. выше, т.к. подходящие к данному случаю дымогенераторы работают на хорошей естественной тяге.

Холодное

Холодное (по-старому полухолодное) копчение происходит при температуре 40-50 градусов в течение 2-36 час. Копченые таким способом продукты по вкусу и аромату не уступают окуренным остывшим дымом, но лежкость их не превышает 170 час. Сырье размягчается, однако структуру сохраняет. Легкоплавкие жиры мигрируют по костям и прослойкам до видимости снаружи. Подготовка продуктов – замачивание в тузлуке (свежем насыщенном рассоле) в течение 4-24 час, затем отмачивание 1-6 час и быстрая просушка с поверхности без нагрева, напр. промакивание последовательно 2-3 чистыми х/б тряпками.

Главная опасность при холодном копчении – закисление продуктов вследствие распространения кислой зоны дыма вверх. Избежать его можно, коптя только на ольховой или фруктовой щепе в подходящую погоду. Требования к устойчивости режима дымогенератора такие же, как и в пред. случае, но, поскольку время копчения сокращается в несколько раз, возможно использование простого очага.

Земляная коптильня и ее модификации

Самодельная коптильня холодного копчения строится чаще всего на основе конструкции Ю. Чмыра (в центре на рис.), а он, в свою очередь, задался целью сделать более доступной земляную коптильню, слева на рис., издавна известную рыбакам и охотникам-промысловикам, поставляющим добычу прямо на рынок. Место для коптильни-землянки найти трудно, грунт там должен быть глинистым или плотным суглинком. Пробить штольню и шахту общей длиной более 2,5 м вручную тоже нелегко; дым от очага налаживается обкладкой костра листьями дикой смородины, черники, брусники, папоротника, что также проблема.

Ю. Чмыру удалось уменьшить размеры замляной коптильни и ее зависимость от характера грунта, надставив дымовод камерой из бочки на 200 л и уменьшив степень ее загрузки. Таким образом внизу камеры-шахты образовался расширительный объем. Это, во-первых, дало возможность дымить древесиной, содержащей камедь и танины, см. далее, и получать продукты изысканного вкуса. Во-вторых, настройка дымогенератора свелась к изменению ширины окна для доступа воздуха дополнительным листом жести или просто куском доски. В-третьих, короткий внутренний дымоход (дымовод) позволил при необходимости перенастраивать коптильню под горячее копчение, а при постройке ее из кирпича коптить одновременно 2-мя способами, но только однородные продукты (мясо-мясо, рыба-рыба).

Но главный секрет коптильни Ю. Чмыра – способ нейтрализации ПАУ. Их молекулярная масса в общем больше, чем полезных для копчения веществ, и смоченная (не пропитанная водой!) мешковина, накрывающая коптильную камеру, создает как бы различную тягу для разных компонент дыма: легкие фракции держатся в области коптимого, а ПАУ внизу, постепенно оседая и догорая в очаге. Мешковина должна быть обязательно натуральной, пеньковой или джутовой.

Примечание: мешковины нужно держать наготове 2 отреза – чуть первый подсох, свежий влажный набрасывают поверх него, а сухой осторожно вытягивают. Выпускать клуб дыма нельзя, ПАУ так ринутся к продуктам.

Вскоре после появления этой коптильни на страницах МК была обнаружена еще одна ее интересная особенность: если накрывать шахту вместо мешковины тонкими ветками ивы или тальника, уложенными в 3-4 слоя наперекрест с промежутками, то удается отбить естественный душок некоторых видов дичи, а старую говядину сделать помягче. Автор этой статьи знавал рыбака, наловчившегося таким образом коптить даже лысух и бакланов. Евшим и невдомек было, что от свежего мяса этих птиц невыносимо несет тухлой рыбой.

Далее коптильню Ю. Чмыра независимо друг от друга усовершенствовали сразу несколько авторов: несколько удлинили дымовод и сделали его сужающимся к коптильной камере, справа на рис. При получившихся размерах в плане ок. 1х3,5 м подобную коптильню возможно соорудить на даче в 6 соток, отведя под нее неплодородный участок. В таком случае, если грунт рыхлый проницаемый, камеру очага и дымовод нужно обмазать глиной слоем в 5-10 см. Выкладывать кирпичом не нужно, т.к. он пористый, будет сильно впитывать ПАУ и отдавать их обратно при прогреве; подробнее о кирпичных коптильнях см. далее.

Размеры коптильни-гриль Apetit
Примечание: по тому же принципу устроена популярная финская надземная коптильня-гриль Apetit, ее размеры см. на рис. Вместо дымового затвора из мешковины или веток в данной конструкции применена шатровая крыша коптильной камеры. Решение, безусловно, более эффективное и упрощающее присмотр за агрегатом, но и более трудоемкое.

Полугорячее и горячее

Данные виды копчения осуществляются при температуре 60-80 и 80-120 градусов в течение 1-3 и 0,5-1,5 час соответственно. Нейтрализация ПАУ преимущественно методом «проскока»: на продуктах быстро, спустя несколько мин, образуется довольно плотная корочка, и вредным компонентам дыма проще оказывается вылететь в трубу, чем впитаться в продукт. Легкие полезные компоненты сквозь корочку и проходят легче, т.е. сырье само себе создает защитный барьер. Поэтому требования к материалу для горячего копчения менее жесткие, можно использовать древесину с танинами и камедями, что придает продуктам особый вкус.

Сырье во время горячего копчения проходит термообработку, поэтому продукт выходит нежным, с более тонким вкусом и ароматом. Жир при горячем копчении частично вытапливается. Лежкость готовой продукции – до 36-72 час, смотря по продукту. Предварительная подготовка сырья не требуется, что хорошо для продуктов с изысканным естественным вкусом: домашней птицы, деликатесных видов рыбы. Кроме всем известных скумбрии, синца и белорыбицы, очень хороши для горячего копчения свежемороженые (не соленые!) морской окунь и креветочная сельдь. Сыр и домашнюю колбасу также коптят только горячим и полугорячим способом.

При горячем/полугорячем копчении к возможным источникам ПАУ и других вредных веществ добавляется перегоревший жир, поэтому его попадание в очаг недопустимо. Стационарная коптильня горячего копчения должна быть снабжена поддоном для жира в коптильной камере либо устроена таким образом, чтобы попадание жира в дымогенератор любого типа исключалось, см. далее об образцах коптилен.

Для копчения мелкой совершенно свежей рыбы, для чего понадобится 20-40 мин, возможно использование коптильни горячего копчения без поддона с дымогенератором закрытого типа на ольховой стружке, как, напр. в коптильне-ведре (см. рис.) и подобных ей конструкциях. На коптильне-ведерке следует немного задержаться, т.к. сведения о ней во многих источниках искажены. Что касается стационарных коптилен горячего копчения, то они будут рассмотрены далее в порядке перебора образов готовых изделий.

Походная коптильня-ведро

Во-первых, ведро должно быть из нержавейки. Покрытие оцинкованного ведра очень скоро прогорит, но дело не в том, что посудина придет в негодность. Прогорание оцинковки означает окисление цинка. Окись цинка субимирует, т.е. возгоняется, не плавясь, а ее пары – канцероген и токсин не хуже ПАУ.

Во-вторых, ставить сетки в коптильне-ведре нужно именно на уровнях по схеме и никак не ниже. Самую мелкую и, что особенно важно, тощую заготовку выкладывают с промежутками на нижнюю сетку, а ту, что покрупнее и пожирнее, на верхнюю.

В-третьих, закладывать в ведро щепу можжевельника и топить ольхой, как кое-где (не будем тыкать пальцем) показано – вообще нонсенс. Ольховое пламя не очень жаркое, через перегородку оно если и разогреет можжевельник до тления, то содержание ПАУ в продукте окажется едва ли не убойное в буквальном смысле. Можжевельниковая щепа, как и прошлогодние шишки хвойных, условно пригодна для копчения окуриванием в коптильне на естественной тяге с дымоводом длиной не менее 10 м, а для горячего копчения подходят только коптильные материалы, не содержащие смол.

Дымогенераторы для копчения своими руками

Дымогенераторы для коптилен выполняются открытого (очаги) и закрытого типа, с наддувом и на естественной тяге. Иногда применяются полуоткрытые дымогенераторы – жаровни. В первых тепло, необходимое для термического разложения коптильного материала получается за счет тления его же, т.е. коптильный материал является одновременно и топливом. В закрытом дымогенераторе нагрев коптильного материала осуществляется от постороннего источника тепла в камере через металлическую перегородку; воздух в камеру наддувается или подсасывается по воздуховоду.

Дымогенераторы с наддувом позволяют сделать коптильню компактнее и облегчают налаживание дыма. Наддув дают, как правило, от маломощных источников: аквариумных компрессоров или вентиляторов на 12-25 Вт. Однако, помимо того, что коптильня становится энергозависимой, у дымогенераторов с наддувом есть серьезный недостаток: зоны осаждения вредных компонент дыма сдвигаются в сторону продуктов. Попросту, наддув сдувает все без разбору в сторону коптимого, мешая естественной дистилляции дыма.

Очаги

Простейший дымогенератор-очаг – костерок из дров коптильного материала повышенной влажности (40-70)%. Но современным медико-санитарным требованиям дым от него не удовлетворяет: дрова сохнут, вспыхивают. Очаг приходится обкладывать свежими листьями, травой, дерном, отчего ПАУ будет где разгуляться.

Это обстоятельство было замечено еще в старину: люди, вынужденные долго питаться копчениями, приготовленными на подручном материале (землепроходцы, воины, моряки), слабели и болели при, казалось бы, достаточном питании. Поэтому еще в давние времена путем проб и ошибок были разработаны коптильные очаги на опилках. Именно на таких получены образцы копченостей, укладывающиеся в российские нормы.

Коптильные очаги на опилках

Устройство опилочных коптильных очагов для холодного и горячего копчения показано на рис. Дрова и опилки – из одного и того же сорта дерева. Секрет опилочных очагов в том, что термическое разложение коптильного материала происходит при достаточно высокой температуре, свыше 600 градусов. Этого хватает, чтобы «порвать в клочья» и бенз(а)пирен, а образующиеся радикалы химически активны и сразу нейтрализуются кислородом воздуха и парами воды.

Некоторая доля ПАУ образуется в слое опилок, несколько смещенном наружу, где температура менее 400 градусов, но они оседают в более холодных слоях. Залповый выброс ПАУ наблюдается, когда опилочная рубашка почти совсем истлевает, но большинство их проскакивает в трубу мимо продукта, уже покрывшегося корочкой. В любом случае, очаг можно погасить и разжечь резервный, см. ниже, когда опилочная рубашка еще не вовсе осела.

Недостатки открытых дымогенераторов, во-первых, большой расход топлива, а коптильные материалы обходятся куда дороже дров из того же дерева. Во-вторых, время действия очагов на рис. выше – 1-4 час, т.е, если за коптильней присматривает один человек, поспать больше враз ему не удастся, и продолжаться так может до недели и более, если продукт коптится окуриванием. В таком случае, и при холодном копчении, яму – камеру дымогенератора приходится делать больше, разгораживать вертикальной перегородкой и держать там готовый к розжигу запасной очаг взамен выработавшегося.

От последнего недостатка можно избавиться, если не полениться и сделать дымогенератор для копчения из газового баллона (схему см. на рис.). Бытовые газовые баллоны разной емкости обеспечивают непрерывную стабильную работу такого устройства в течение 6-24 час.

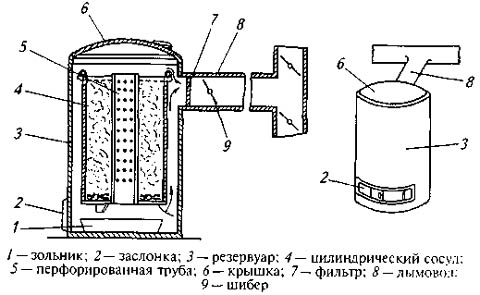

Дымогенератор из газового баллона

Как видим, данный тип дымогенератора для копчения представляет собой что-то вроде печи длительного горения, перевернутой вверх дном. Перфорация трубы-дымосборника 5 начинается не ниже 10-15 см над днищем топливного бункера 4; его дно сетчатое или перфорированное. Дымофильтр 7 – 1-3 слоя стальной сетки с ячеей от 1х1 до 2,5х2,5 мм. Первоначальная настройка дыма осуществляется заслонкой 2 по максимуму его истечения. Шибером 9 подача дыма в коптильню регулируется точно. Через тройник с шиберами этот дымогенератор способен обслуживать 2 коптильные камеры. В заслонках шиберов должны быть окна холостого хода диаметром 3-5 мм, чтобы генератор не задохнулся; тогда не только продукт подпортится, но и генератор придется перезагружать, т.к. его повторный розжиг невозможен.

Примечание: использовать для розжига данного дымогенератора неполярные органические растворители (бензин, керосин, сольвент, толуол и т.п.) недопустимо; лучше всего разжигать его этиловым спиртом.

Закрытые

Достоинство закрытых дымогенераторов, во-первых, в экономии топлива: 2-4 пригоршней щепы хватает, чтобы прокоптить вареный окорок или большой кусок грудинки. Во-вторых, в большей стабильности работы и меньшей зависимости от погоды: подводящий воздуховод можно сделать подлиннее и пустить часть тепла источника нагрева на его подогрев, подсушив таким образом поступающий воздух. В-третьих, в независимости настроек: регулируя по отдельности подогрев и подачу воздуха, можно быстро и без опыта получить на выходе белый полупрозрачный дымок, который почти не ест глаза, что и требуется для копчения. Наконец, в закрытые дымогенераторы можно загружать не только опилки, но также стружку и щепу.

Недостаток закрытых дымогенераторов – температура тлеющего коптильного материала не превышает 400-450 градусов, чего недостаточно для полного распада выделяющихся из древесины ПАУ. Поэтому, используя их для холодного копчения, уложиться удается разве что в европейские нормы. Вкус продуктов, копченых в дыму от закрытых генераторов, по субъективным оценкам заметно уступает копченым в дыму очага.

В целом конструкции дымогенераторов для копчения довольно пластичны, см. видео ниже; большее значение имеет их правильная настройка по собственному опыту.

Видео: дымогенераторы для коптилен своими руками

Жаровни

В дымогенераторе-жаровне коптильный материал нагревается пламенем через рассекатель, сетчатое или перфорированное дно открытого лотка, или электричеством; тогда дно лотка делают глухое. Дымогенераторы-жаровни несколько экономичнее открытых очагов, но в остальном соединяют в себе недостатки открытых и закрытых генераторов, не имея достоинств тех и других, поэтому применяются редко, чаще всего в коптильнях с электроподогревом.

Коптильни из старого холодильника и газового баллона

На рис. для примера показаны схемы устройства электрокоптилен горячего копчения из старого холодильника и газового баллона; от холодильника остается только стальной корпус. Недостатки той и другой, помимо весьма средненького качества продукции – ТЭН или чугунный блин электроплитки очень быстро сгорают. Дольше держатся современные металлокерамические воздушные ТЭНы, но, если ориентироваться по стоимости долговременной эксплуатации, «чугунки» обходятся все-таки дешевле. Но не дешевле готовой щепы для закрытого дымогенератора.

Образцы коптилен

По совокупности свойств наилучшим материалом для коптильной камеры является дерево твердых лиственных пород. Но деревянную камеру приходится периодически, и не то чтобы так уж редко, менять: дерево пропитывается вредными компонентами дыма, а при горячем и полугорячем копчении может потрескаться быстрее, чем пропитается. Также древесина пропитывается летучими выделениями коптимого, поэтому для мяса, рыбы и птицы нужно держать отдельные коробки. По этим причинам коптильни строят/делают преимущественно из металла, кирпича и др. минеральных строительных материалов целиком или в различных сочетаниях.

Кирпич и камень

Кирпич, как известно, пористый материал, поэтому коптильня из кирпича оштукатуривается внутри известковой штукатуркой на кварцевом песке или мраморной крошке с добавкой вермикулита. Штукатурку тоже приходится менять, но реже: если наполнитель песчаный, ее слоя в 5-6 мм хватает на 1,5-2 года, а штукатурка на мраморе держится до 5 и более лет. Копоть со стен оштукатуренной коптильни периодически счищают, а для перехода на другой вид продукта (мясо-рыба-птица) стенки проходят жесткой щеткой и коптильню «прожаривают», протапливая полсуток-сутки при 150-200 градусах внутри.

Коптильни из кирпича

Как устроена компактная уличная коптильня горячего копчения из кирпича, показано слева на рис. Основание бетонное, стальное, каменное и т.п. прочное непроницаемое. Улавливателем жира и дымофильтром служит слой камней (10-25 см) на колосниковой решетке. Камни нужно брать не очень пористые, но с достаточным влагопоглощением: известняк, доломит, сланцы, песчаники. Крышка – деревянная со щелями. В топку можно ввести выводной патрубок отдельного дымогенератора, тогда возможно холодное копчение.

Коптильня справа на рис. универсальная, однородные продукты в ней можно коптить одновременно горячим и холодным способами; в сущности это доработанная коптильня Ю. Чмыра. Дно и стенки тоннеля для горячего копчения обмазываются глиной (если вся коптильня не в жирной глине); покрышка тоннеля – глиняная обмазка на жердях и поверх нее для уменьшения теплопотерь дерн. Камера холодного копчения может быть построена из газобетона (не пенобетона!) D200-D400; в таком случае оштукатуривание стен не требуется, а хватит ее на 2-3 и более лет.

Металл и камень

Канально-камерные коптильни совместного копчения часто делают сварными из стали толщиной 2-4 мм. Трудозатраты в таком случае оказываются много меньше; сварную коптильню можно изготовить на продажу или перевезти с места на место. Сталь довольно хорошо проводит тепло, поэтому в случае изготовления коптильни с возможностью горячего копчения из металла особенно важно выдерживать стабильное распределение температуры по всей длине рабочего хода: зоны осаждения вредного не должны смещаться ни в горячую, ни в холодную стороны. С горячего конца это достигается облицовкой тоннеля кирпичом, а с холодного подбором размеров коптильной камеры и устройством на ней шатрового свода. Менее трудоемкая альтернатива – подбор размеров и места расположения дымохода. Дополнительная мера предотвращения превышения концентрации ПАУ в продуктах – отделение камеры холодного копчения сетчатым дном с ячеей от 5х5 до 12х12 мм. Сетка создает микрозавихрения, «отжимающие» ПАУ вниз и равномернее распределяет коптильный дым в камере.

Чертежи коптильни из металла с облицовкой кирпичом

Чертеж сварной транспортабельной комбинированной коптильни дан на рис. Дымогенератор внешний. Горячая коптильная зона – первые 80 см тоннеля; отмечено цветом.

Металл

Цельносварными выполняются преимущественно коптильни с мангалом. На рис. показаны 2 распространенных образца. Слева – стационарный мангал с камерой горячего копчения. Ее стабильный температурный режим поддерживается, во-первых, обтеканием горячим дымом снизу. Во-вторых, тепловым излучением пода мангала. В-третьих, зазором между рамкой для копчения и внешними стенками. Смещение зоны оседания вредных в зону копчения предотвращает расширенный выход из коптильной камеры в дымоход, но там уж она гуляет как хочет, поэтому коптить холодным способом в таком мангале-коптильне нельзя.

Мангалы с коптильней

Полностью универсальный мангал-коптильня «5 в 1» (гриль, мангал, барбекю, коптильня горячая и холодная) – хорошо ныне известный мангал-паровоз, показан справа на рис. Основной конструкционный материал – бытовые газовые баллоны различной емкости и калибра. Коптить возможно сразу 2-мя способами; в таком случае желательно в холодной камере (модуль 1) низ отгородить сеткой, как в канально-камерной коптильне, на уровне верха мангала/барбекю/горячей камеры (модуль 2).

Еще металл

Выполнение коптильни из металла позволяет для требуемой задержки дыма в камере вместо полупроницаемой покрышки применить водяной затвор. Качества продуктов из такой коптильни можно добиться повыше среднего, но не элитного. Зато представляется возможность коптить дома на газу: дыма наружу выбивается так мало, что его улавливает обычный колпак над плитой.

Домашняя мини-коптильня с водяным затвором

Как устроена домашняя мини-коптильня, показано на рис; справа – вид сверху без крышки. Обратите внимание, термораспад дерева в данном изделии анаэробный, без доступа воздуха снаружи. Этот, довольно редкий, способ удержать ПАУ в пределах хотя бы евронормы требует отборного коптильного материала: ольховых либо фруктовых без камеди опилок или стужки высшего качества и комнатной сухости, до (6-7)% влажности. При повышении влажности коптильного материала свыше 8% весьма вероятно закисление продуктов!

О дистилляции дыма

В производственных коптильнях широко применяется электроочистка дыма. Для этого коптимое окружают электрически изолированной металлической сеткой, на которую подается отрицательный потенциал ок. 20 кВ; положительный полюс подключают к стальным вешалам для сырья.

В любительских условиях подобная конструкция, к сожалению, неосуществима, и дело не только в опасности высокого напряжения. На сетку сразу же оседают ионы вредных компонент, отчего появляется ток утечки. К концу процесса копчения его величина возрастает до 10-30 мА и более, что при заданном напряжении соответствует мощности 0,2-0,3 кВт; обычно высоковольтные установки для промышленного копчения делают на мощность свыше 1 кВт. При напряжении 20 кВ это не только сложное и очень дорогое, но без особых мер предосторожности и смертельно опасное сооружение.

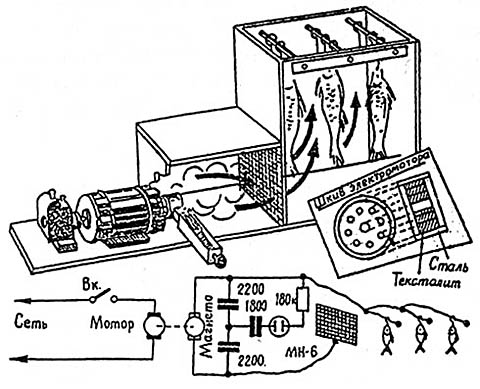

Самодельная мини-коптильня с электроочисткой дыма

Тем не менее, способ очистить дым самодельной коптильни есть. Схема электродистиллятора коптильного дыма, доступного для изготовления своими руками, дана на рис. Дымогенератор в этом случае применен вообще оригинальный, фрикционный: пружина поджимает деревянную чурку к стальной обечайке плохо проводящего тепло барабана (на рис. – шкив), но дело не в этом.

Магнето от старого трактора или мопеда выдает разнополярные импульсы различной амплитуды, поэтому сетка часто-часто как бы отряхивается, сбрасывает с себя налипшие частицы копоти. Рано или поздно она все равно засоряется, но времени действия этого дистиллятора хватает на горячее копчение не очень крупной рыбы или кусков мяса/птицы соотв. размера. О степени засорения сетки судят по интенсивности свечения неоновой лампы.

Мотор для данной установки необходим коллекторный с последовательным возбуждением, т.е. с очень мягкой внешней характеристикой, на 200-300 Вт. В случае использования асинхронного двигателя его мощность придется увеличить до 1,5-2 кВт. Магнето выдает импульсы напряжения амплитудой свыше 6 кВ, поэтому конденсаторы должны быть на напряжение 20 кВ. Такие можно найти в строчной развертке старых цветных телевизоров – «гробов» эпохи до моноблочных ТДКС.

Коптильные материалы

О требованиях к коптильным материалам немало сказано выше по ходу изложения. Нужно еще добавить, во-первых, что наиболее изысканный вкус дает копчение на вишне, дубе и можжевельнике. Не содержат ни смол, ни камеди, ни танинов ольха, яблоня и груша. Дуб и бук выделяют довольно много танинов, что придает вкусу продуктов остроту и пикантность, которые нравятся далеко не всем. Древесина других деревьев порядка ильмовых (клен, граб, вяз) танинами небогата, но общий вкус выходит так себе. Как заменитель вишни, при некотором ухудшении вкуса, пригодна древесина других фруктовых деревьев с камедью порядка розовых: сливы, алычи, абрикоса.

Опилок для копчения лучше всего напилить ручной дисковой пилой с пневмосборником отходов или, гораздо медленнее, электролобзиком на подстеленную пленку. Выгребать опилки из-под дворовой циркулярки нельзя, загрязнение коптильных материалов недопустимо! Коптильные стружки получаются проще, напр. на электрорубанке или фуговальном станке, см. ролик:

Видео: опилки для копчения

С самодельной щепой для копчения дело сложнее. В интернете описано немало способов получения древесной щепы в домашних условиях, но на поверку оказывается, что предназначена она для «облагораживания» самогонного спиртного. Коптильная же щепа, справа на рис., должна быть более-менее калибрована по всем 3-м размерам. Дело не столько в их величине (щепа для холодного и горячего копчения разных калибров), сколько в том, что кусочки необходимы примерно одинаковые и не вытянутые в длину. Если нет, материал будет тлеть неравномерно, что приведет к резкому увеличению содержания ПАУ.

Щепа для копчения

Дробильная (рубочная) машина для коптильной щепы стоит где-то от 65 000 руб. На первый взгляд кажется, что ее можно заменить более дешевой садовой дробилкой, но автору данной публикации при анализе более 30 образцов не удалось обнаружить ни одного, у которого исключено было бы попадание в щепу масла с цепи или из редуктора.

Также кажется, что дробить щепу для копчения можно болгаркой (угловой дрелью), заменив в ней диск самодельным молотком (ножом) из рессорной стали. Однако редуктор болгарки не рассчитан на продолжительные серии частых и сильных ударных нагрузок и также недешевый инструмент в таком режиме долго не протянет.

Пожалуй, лучше всего колоть щепу для копчения с помощью самодельного рычажного колуна из пары труб, соединенных болтом, к одной из которых приварен нож. За полдня с таким приспособлением возможно наколоть щепы на копчение закладки сырья до 10 кг, а калибровка щепок возможна еще точнее, чем на фабрике просеиванием сквозь сито.

Секрет напоследок

В некоторых претендующих на авторитетность источникак, напр. Википедии, к числу способов копчения относят обработку жидким дымом. Да, дым перед сгущением дистиллируют, но все равно, содержание ПАУ в обработанных им продуктах зашкаливает и по евронормам. Свидетельство этому – ряд внутриевропейских бенз(а)пиреновых скандалов последних лет. Особенно это касается продуктов холодного копчения: вследствие длительности процесса производственные издержки на них велики, высокие цены оправданы, и фальсификация недобросовестными производителями весьма соблазнительна. Так что подскажем читателям, как сразу отличить по-настоящему копченый продукт (слева на рис.) от «вымоченного в дыму», справа там же.

Продукт натурального копчения и обработанный жидким дымом

Настоящая копченость на срезе по цвету ближе к сырому розово-красному мясу, раз. Корочка на ней – плотная глянцевитая, два. На срезе ясно видна естественная волокнистая структура сырья, три. Под коркой и на срезе видны потеки жира со струйчатой поверхностью, четыре.

Мясо перед «копчением» жидким дымом проходит термообработку, т.к. жидкий дым бактериостатическими свойствами почти не обладает, поэтому на срезе «копченый» таким образом продукт бледный, со слабо выраженной волокнистостью. Корка тусклая, мягкая; часто – липкая. Потеки жира если есть, то еле заметны, что отличает данный фальсификат от продуктов горячего копчения, также как запах.

Но абсолютно надежный признак, позволяющий сразу издали распознать «копченый» жидким дымом продукт – вакуумная упаковка. Настоящие копчености в вакуум не пакуют, они так сразу задыхаются. Как видите, отличить настоящую копченость от поддельной не так уж сложно.
