Дождевая канализация монтаж, проектирование, эксплуатация + видео

В основе классификации систем для сбора и эффективного отведения дождевой воды лежат особенности их конструкций, которых насчитывается три базовых типа, получивших наибольшее распространение во всех сферах строительства:

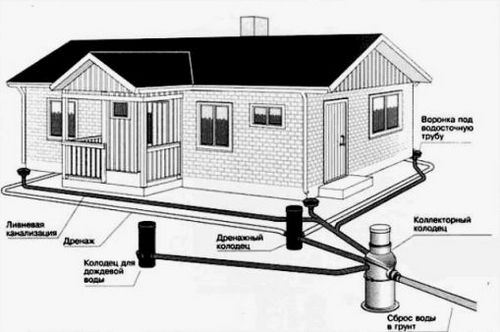

Проектирование дождевой канализации

1. — открытые, подразумевающее своевременное и эффективное удаление воды от атмосферных осадков по специально оборудованной системе вогнутых лотков, кюветов особой конструкции, открытых водоотводных каналов и соответствующим образом оборудованных выпусков;
2. — закрытые, когда собранная водоотводящими лотками дождевая вода попадает изначально в колодцы-дождеприемники, соединенными с подземными трубопроводами, иногда оснащаемыми собственными системами очистки;
3. — смешанные, в которых используются отдельные элементы как открытых, так и закрытых систем дождеотведения.

В некоторых случаях обустраиваются дождевые канализации, направляющие потоки воды в существующую возле дома систему дренажа. Однако специалистами подобные решения категорически не приветствуются, поскольку излишний объем воды в дренажной системе может губительным образом сказаться на техническом состоянии фундамента здания.

Монтаж элементов ливневой канализации.

Прокладка ливневки традиционно производится параллельно системе дренажа, с соблюдением тех же технических условий (угол наклона составляет минимум 5 мм на 1 метр дождепровода). При достаточно глубоком заложении дренажных труб ливневая канализации может быть проложена поверх них с предварительной трамбовкой грунта до максимально плотного состояния, что позволяет уберечь трубы от разрушения.

Как в дренаже, ливневые трубы укладываются на состоящую из щебня или песка подушку высотой от 5 до 10 см. Наиболее распространенным материалом для труб дождевой канализации является невосприимчивый даже к длительному воздействию воды высокопрочный полипропилен. При этом для увеличения прочности наружная поверхность таких труб выполняется рифленой, а внутренняя — абсолютно гладкой для снижения трения. В качестве соединителей для труб применяются двойные муфты, с целью увеличения герметичности снабженные эластичными уплотнителями из резины.

Непосредственно под водосточной трубой, ровно по уровню ее выпускного среза, монтируется приемный конус-воронка для воды. Эта воронке дополнительно отведена роль своеобразного фильтра, гарантированно задерживающего в себе пришедшие вместе с водой с крыши ветки деревьев, листья и прочий мусор крупного размера. Далее по наклонной трубе собранная системой с отведенного участка дождевая вода следует к колодцу для сбора дождевой воды, подключенному либо сразу же к общему коллектору, либо к системе канализационных труб.

В случае серьезного наводнения или после выпадения чрезмерного количества атмосферных осадков, при которых ливневка может не справиться, появляется риск попадания дождевой воды в дренажную систему и в область фундамента здания. Чтобы подобного не происходило, соединение колодца для ливневки и дренажных труб оснащается надежным, но конструктивно простым обратным клапаном. Нижняя часть этого обратного клапана всегда расположена не менее, чем в 12 см от выпуска лотка для дождевой воды. Верхняя часть колодца обычно снабжается в дополнение муфтой, через которую при таковой потребности может быть подключена водосточная труба в случае таковой необходимости.

Полностью смонтированная нижняя часть системы дождевой канализации, состоящая из собирающей воду горловины с крышкой, отводящей удлинительной трубы и непосредственно колодца, засыпаются достаточным слоем песка или некрупного щебня, который затем тщательно трамбуется.

Дождевая канализация открытого типа монтаж

Выход дождевого коллектора ведет либо в централизованную высокопроизводительную канализационную систему, либо на некотором удалении от здания в грунт или на открытый дерн для последующего впитывания почвой. В последних случаях для разбиения водного потока используется насыпь из щебня. Кроме того, в этих же случаях выпускная труба снабжается простой, но надежной защитной решеткой, предотвращающей проникновение в нее мелких животных.

Задачи, решаемые при проектировании систем ливневых канализаций.

Без эффективного отвода дождевых вод немыслимо существование ни крупных городов, ни компактных коттеджных поселков. Однако объемы отводимой воды в каждом случае будут совершенно разные, поэтому обустройство ливневых канализаций всегда начинается с проведения тщательнейших расчетов. Данные расчеты включают в себя следующие мероприятия:

• — трассировку;
• — конструкторские разработки основных узлов и элементов;
• — гидравлические расчеты.

Дождевая канализация закрытого типа монтаж

Несмотря на кажущуюся сложность подобных вычислений, выполнить подобное для индивидуального жилого дома вполне возможно и самостоятельно. Для этого необходимо соотнести площадь водосбора, рельеф местности, вероятность появления возможных загрязнений, длину и диаметр водоводов, а также предполагаемый объем осадков с учетом климатических особенностей в данном населенном пункте.

Трассировка включает в себя планирование размещения узлов и элементов дождевой канализации таким образом, чтобы вода имела возможность свободно стекать самотеком по самому кроткому и свободному пути. Для этого все территория водосбора разделяется на несколько бассейнов, для каждого из которых в общей схеме предусматривается собственный коллектор, подключенный к канализационной системе достаточной производительности.

Пример дождевой канализации закрытого типа
