Расчет листов ондулина на крышу

Перед началом кровельных работ с ондулином важно точно рассчитать необходимое количество материала, чтобы избежать неожиданных сложностей. Нехорошо платить за лишний материал, но еще хуже, если в процессе укладки ондулина окажется, что его не хватает, а дополнительный материал отличается от основного цвета. Так может появиться неожиданная необходимость в доработке крыши и дополнительных расходах.

Суть методики вычисления

Чтобы не ошибиться в расчетах с определением потребного количества листов ондулина, необходимо принять во внимание следующие обстоятельства:

Для простой двухскатной крыши потребное количество листов ондулина можно определить, как частное от деления суммарной площади скатов на площадь одного листа, но в действительности число стандартного волнового еврошифера будет больше, так как, кроме перехлестов, потребуется учесть затраты на обустройство свесов, коньковой зоны и зон примыкания;
Расчет количества материала для вариантов ломанных, вальмовых, шатровых крыш зачастую выполняется более сложным графическим методом с использованием схем и эскизов. При необходимости полученные данные можно проверить на любой онлайновой программе – калькуляторе или использовать формулы тригонометрии.

Важно! Получив графическим методом количество ондулина для сложной многоскатной кровли, необходимо принимать во внимание, что действительное число будет больше из-за нахлеста.

Графические методы вычисления

Суть метода заключается в использовании масштабных планов кровли дома. Сложность использования стандартных математических формул для расчета заключается в том, что простое перемножение размеров, например,трапециевидного ската кровли из ондулина, даст точную площадь поверхности крыши, но этого недостаточно. Разделив площадь трапеции на размер одного листа ондулина, мы получим эквивалентное по площади количество полотен ондулина. В действительности это число нам ничего не дает, так как вычисление выполняется для условий, когда поверхность крыши закрывается всем материалом ондулина, даже с обрезками и отходами.

Чтобы обеспечить максимальную точность расчета,сначала необходимо построить эскиз каждого ската крыши. Далее в масштабе вырезаем прямоугольники, пропорции и масштабы которых соответствуют размерам полотна ондулина. Из прямоугольников выкладываем геометрическую фигуру, по размерам и форме максимально приближенную к геометрии ската кровли. Какое-то количество кровельного материала выйдет за пределы площади ската, но в любом случае, необходимо получить минимальное число целых прямоугольников, покрывающее изображение ската кровли. Таким образом, выполняется графический подсчет материала.

Подобную процедуру вычисления необходимо выполнить с каждым скатом кровли в отдельности.

Простой расчет листов ондулина на крышу

При расчете обычной двухскатной крыши необходимо принимать во внимание:

Угол наклона ската. В зависимости от крутизны скатов выбирается величина нахлеста одного листа на край другого, соответственно, первоначально полученное количество листов необходимо увеличить, чтобы учесть площадь, съеденную нахлестом;
Учесть, что при расчетах берется полезная квадратура кровли, а не геометрические размеры, привязанные к габаритам коробки дома;
Если в конструкции крыши имеются сложные элементы типа ендова, дополнительных зон примыкания к вертикальным стенам, выступам, нестандартных свесов и козырьков, полученное расчетным путем количество полотен ондулина необходимо увеличить на 10%.

К сведению! Каждый четный ряд начинается с половины листа, это делается для того, чтобы избежать совпадения швов и зон нахлеста в параллельных рядах. Это также нужно будет учесть при расчете искомого числа.

Расчет количества листов в зависимости от угла наклона

Площадь стандартного листа ондулина составляет 1,9 м². Условиями укладки кровельного покрытия требуется обеспечить нахлест полотен при малых углах наклона ската 300 мм, для более высоких 200 мм. Боковой перехлест волны для малых углов составляет две волны или 200 мм, для высоких скатов – 100 мм. Соответственно, при расчете для малых углов полезная площадь ондулина принимается 1,7х0,85 м, что составляет 1,5 м², а для больших углов наклона полезная квадратура составит 1,65 м².

Таким образом, для здания с двумя скатными поверхностями, размерами 6х9 м и общей площадью 108 м², потребуется 72 листа в случае, если угол наклона не превышает 20^о, и 68 листов для углов наклона от 20 до 60^о.

Полученное число при теоретическом расчете увеличиваем на 10% для обеспечения потребности в ондулине под нестандартные и сложные узлы кровли. Еще 2% добавим на перерасход материала, связанный с повреждениями при креплении, ошибками при раскройке и допущенном браке. Еще пару листов добавляют на ремонтные цели. Чаще всего эти добавочные данные в расчет не берут, и вспоминают о них только в процессе укладки кровли ондулином.

Характеристики ондулина и способ его крепления

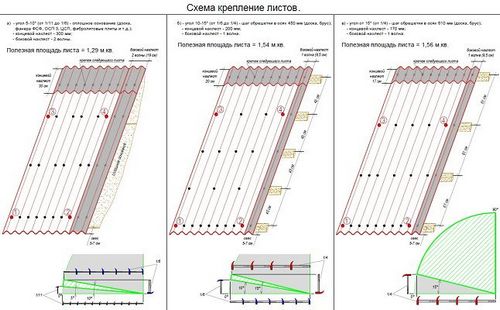

Существует немало способов обмануть практический расчет числа листов ондулина. Например, если прибивать материал по схеме, изображенной на фото.

В этом случае ондулин прибивается и одновременно распрямляется или осаживается по высоте. Расчет достаточно прост - таким способом нельзя пробить лист, при превышении необходимой силы удара материал не повредится, а просто распрямит волну. Простой расчет показывает, что при осадке каждой волны всего на 5 мм, общее увеличение ширины листа из десяти волн составит 50 мм. А при укладке 10 листов в ряду погрешность достигнет 0,5 м.

Таким способом крепить ондулин нельзя, и надеяться на подобные изменения геометрии не следует. Правильным будет крепление и равномерное выравнивание кровельного полотна на плоскости обрешетки.

Заключение

Ондулин прочно занял нишу недорогих и практичных кровельных материалов для крыш. Тот, кто его создавал и запускал в производство, делал расчет на максимальное удобство и легкость в работе, что, собственно, и подтверждается многолетней практикой. Даже при нынешнем изобилии кровельных материалов число желающих работать с ондулином не уменьшается.
