Труба на крыше из ондулина

Выход арматуры и труб для разных целей на крышу - это сложная задача. Если есть протечки в крыше, то, как правило, причиной является место соединения и элемент перехода, закрывающий промежуток между вентиляцией и материалом крыши. Использование ондулина усложняет ситуацию из-за чувствительности крыши.

Как через кровлю из ондулина можно вывести трубу

В любом жилом здании приходится выводить на крышу, как минимум, пару труб: печную, или дымоход, и вентиляционную. На обычной кровле потребность вывести трубу всегда была связана с необходимостью соблюдать правила пожарной безопасности, предусматривать наличие тепловых зазоров и обеспечивать надежную защиту от проникновения влаги в слой теплоизоляции. Если у вас кровля из ондулина, придется учесть дополнительные факторы:

Кровельный материал, изготовленный из прессованного целлюлозного волокна и битума, крайне огнеопасен, даже если были использованы огнестойкие пропитки. Даже искры, вылетающие из печной трубы, способны вызвать возгорание;
Условием сохранения механической прочности ондулинового полотна является обеспечение полноценной опоры краев, в противном случае материал будет деформироваться;
При повышении температуры материал начинает размягчаться и терять механическую прочность.

Совет! Наиболее простым способом получить опыт обустройства воздуховодов на крыше из ондулина является выполнение работ по установке системы вентиляции способом, предложенным специалистами компании «Ондулин».

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

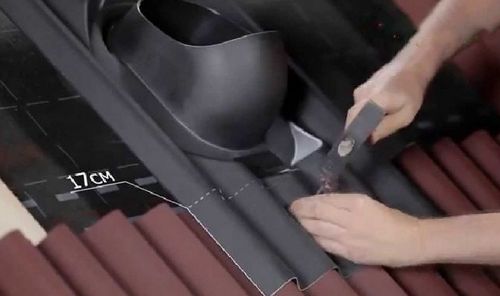

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;

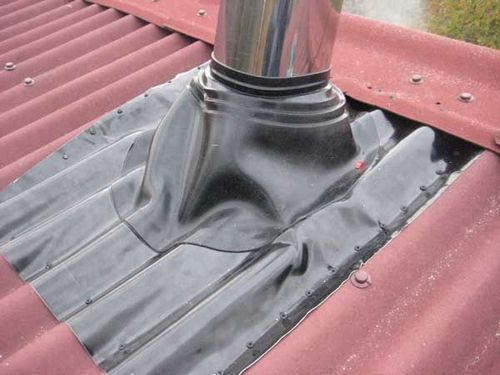

Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

К сведению! Угол ската кровли не всегда совпадает с углом наклона основания фартука к трубе вентиляции, особенно, если используется стандартный типовой элемент. В этом случае переходник придется изготовить самостоятельно из медного или свинцового листа.

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

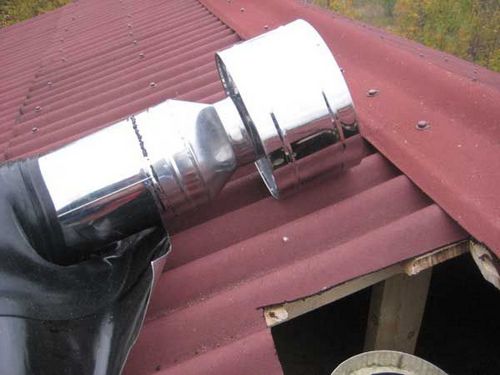

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50^оС. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

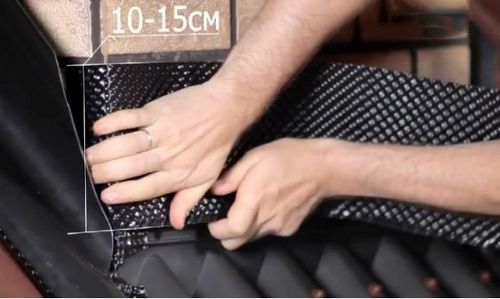

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

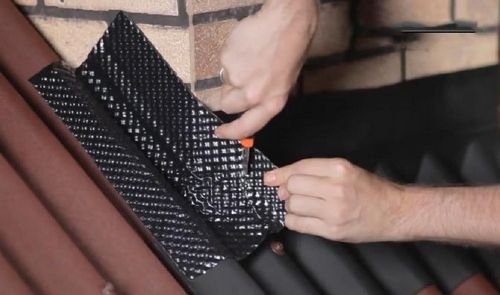

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Заключение

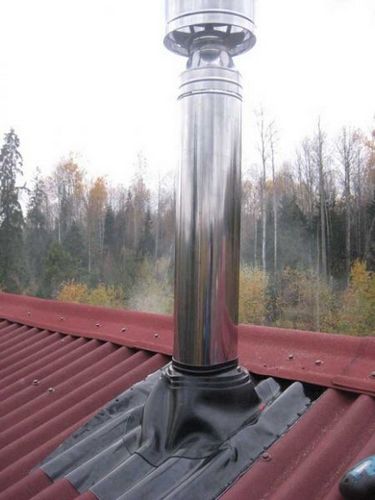

Наиболее простым способом установить трубу на крыше является методика, предложенная специалистами компании «Ондулин». Такой способ превосходно работает с кирпичными трубами, для металлических и чугунных дымоходов можно выполнить проход трубы через кровлю по системе «труба в трубе», как наиболее пожаробезопасной.
