Ворота своими руками из профнастила (профлиста)

Профнастиловые ворота подходят к любому забору: они легкие, хорошо выглядят, достаточно прочные и долговечные. Кроме того, их можно сделать самостоятельно, используя минимум покупных деталей. Если заказать их на заказ, то это будет также дешевле, чем другие варианты. Давайте рассмотрим, как оценить качество работы мастеров по их рекламе и как сделать ворота своими руками, если вы способный мастер.

Выбор схемы открывания

Сначала «привяжем» ворота к забору – согласуем их по способности выносить эксплуатационные нагрузки; главная из них ветровая. Что толку городить изящную и добротную конструкцию, если первая же буря превратит ее вместе с добрым куском забора в покореженный «пропеллер»? Второе, что нужно учесть – нагрузку от самих ворот на забор. Если она чрезмерна, то скажется это не сразу, а исправить покосившуюся ограду будет сложно. Наконец, необходимо, чтобы створка не наподдала как-нибудь автомобилю по «пятой точке». И желательно снабдить ворота автоматикой, чтобы не тужиться, оскальзываясь, под дождем или снегом.

Ворота из профлиста выполняются распашными или сдвижными. Первые дешевле, проще, слабо нагружают забор, но могут стукнуть, снабдить их автоматикой самому очень сложно, а покупная обойдется чрезмерно дорого и будет работать под большой нагрузкой, т.е. не особо надежно. Чтобы самостоятельно сделать вторые, придется постараться, нужно место для отката створки и прочный забор: при весе створки в 250 кг (это еще легкая), кратковременные нагрузки на него могут превышать 2 т.

Поэтому сразу же определимся на месте установки. Распашные ворота нужно делать при невыполнении одного любого из следующих условий:

В обе стороны от проема ворот свободного места на заборе менее 1,5 ширины проема плюс 0,45 м на фурнитуру ворот. Если он, к примеру, 3,8 м (минимальный автомобильный габарит по ширине), то до любого ближайшего углового столба должно быть не менее 6,15 м совершенно свободного забора;
Все столбы забора в обе стороны от проема ворот до углов должны быть забетонированы на глубину не менее 1,2 м в средней полосе и не менее 1,7 м в местах с суровой зимой;
Воротные столбы должны быть либо кирпичными с замурованной штангой жесткости из профтрубы 60x80x2, либо сварными из 4-х таких же труб (см. рис.).

Конструкции воротных столбов

Под откатные ворота должны быть выполнены все три условия, и с кое-какими примечаниями. Проем лучше делать не уже 4,2 м, чтобы грузовик (придется же когда-то что-то привозить) мог заехать во двор с некоторым разворотом. Что касается глубины бетонирования столбов, то она должна превышать глубину промерзания грунта в данной местности как минимум на 0,6 м. Лучший способ определить нужную глубину бетонирования – расспросить своих газовиков, на какой глубине они укладывают магистральные трубы.

Сварные из профтрубы столбы дешевле и крепче кирпичных, но места схождения внутренних углов труб нужно проварить вверху и внизу; место сварки – в центре правой поз. рис. Это увеличит жесткость столба примерно на четверть. Верхний торец нужно прикрыть от осадков крышкой из любого подходящего материала.

Выбор металла

Нам придется делать железные ворота: профлист почти не сопротивляется поперечному изгибу и кручению. Он хорошо держится только на жестком металлическом каркасе. Деревянные рейки можно будет подкладывать, чтобы вывести обшиваемую поверхность в одну плоскость, заподлицо. Тогда крепежные саморезы нужно будет вгонять в металл сквозь дерево.

На каркас ворот понадобится металлопрофиль следующего сортамента:

Профруба 60х40х2 мм для рамы створок (створки).
Профтруба 40х20х2 мм для подкосов и ребер жесткости каркаса.
Металлический лист 4-6 мм для закладных в кирпичные столбы и подкрепляющих каркас косынок (только в ветреных местах).
Швеллер 200 или 160 мм длиной в пол-проема, только для сдвижных ворот.
Арматура для железобетона 12-14 мм, тоже только для сдвижных ворот.

Собственно профнастил нужно брать стеновой (марка С) с высотой волны в 15-21 мм, т.е. С15-С21. Настилы Н (несущий) и НС (несущий стеновой) ничего к прочности ворот не добавят, но будут гораздо тяжелее и дороже. Размеры створок нужно высчитывать исходя из эксплуатационной, с учетом нахлеста волн, ширины листа (чаще всего – 1100 мм) и его длины (3-12 м), чтобы не образовалось слишком много обрезков. Лист нужно заказывать с порезкой на куски по вашим размерам, т.к. при порезке его любым кустарным способом с краев очень скоро пойдет коррозия.

Стапель

Если предполагается делать сдвижные ворота, а вы в этом деле новичок, то для полного успеха вам нужен простейший временный стапель: «пропеллер» или «восьмерка» створки сведут на нет всю работу, а если ворота распашные, то, может быть, они и закроются, но вид у них будет смехотворный. Стапель потом может пригодиться для других работ, напр. изготовления стропил, стеновых рам и т.п.

Сделать стапель не так уж сложно, см. рис:

Разметка стапеля

На ровном участке отбиваем по шнуру базовую линию, а от нее перпендикуляр.
Проверяем перпендикулярность «магическим треугольником», со сторонами 3:4:5 любых, но точно равных друг другу отрезков, поз. 1 на рис. «Магический треугольник» можно сделать из любого нерастяжимого шнура.
По перпендикуляру ставим первую скамейку стапеля из бруса 100х100, ровной трубы, швеллера и т.п.; ее горизонтальность выверяем уровнем (поз.2). Если стапель предназначен для постоянного использования, то его скамейки ставим на столбики, а горизонтальности добиваемся за счет подсыпки в ямах под них.
Снова проверяем перпендикулярность скамейки, тоже поз. 2.
Устанавливаем вторую скамейку, как и первую. Они должны соответствовать сторонам прямоугольника, что проверяется как обычно, диагоналями (поз. 3 на рис.)
Дополнительно с помощью ровной рейки – правила – и уровня, проверяем концы скамеек на «пропеллер», т.е. перекос монтажной плоскости, поз. 4.
Ставим точно так же третью, и, если нужно, следующие скамейки.
Если стапель стационарный, бетонируем столбики скамеек и, пока бетон не застыл, еще раз проверяем все пары скамеек на «пропеллер» и аккуратно подправляем «уехавшие».

Рамы створок

Главная причина того, что со временем ворота расхлябываются – ветровые нагрузки. Большая из часть приходится на верх створок. Ветровая стойкость особенно актуальна для ворот из профнастила, т.к. его жесткость на кручение ничтожна, всю ветровую нагрузку несет на себе рама. Поэтому ее изготовление, хотя само по себе и не сложно, требует внимательного подхода.

Элементы рамы ворот из профнастила

На раме под профнастил лучше особо не экономить, а сразу сделать ее пожестче, из двух труб, 60х40х2 и 40х20х2, сваренных (в разрезе) в виде буквы Т. «Столбики» Т на противоположных балках рамы (верх-низ, право-лево) должны быть обращены друг к другу, см. рис. В места, залитые бежевым, крепятся деревянные рейки 40х20 под обшивку. Кстати говоря, при надлежащем расположении связей жесткости (поперечин, подкосов) и общая материалоемкость такой рамы с трудоемкостью оказываются небольшими.

Варят раму на стапеле, прихватами по 40-60 мм с шагом в 500-600 мм, иначе никакой стапель не поможет, поведет до безобразия. Точно так же сваривают и сборные столбы под ворота из профтруб, см. выше. Общее правило сборки рамы таково: верхние углы сводят со срезом наискось, чтобы внутри не развилась коррозия от осадков, а нижние – встык под прямым углом, для проветривания внутри, см. рис. ниже.

Сборка рамы ворот на стапеле

Примечание: при расчете высоты створок берут дорожный просвет в 50-70 мм для средней полосы, а для прочих мест – по среднегодовой высоте снежного покрова.

Распашные ворота

В конструировании распашных ворот есть два тонких момента: петли и связи жесткости ее каркаса.

Петли

Въездные ворота – не гаражные. Первые почти не парусят, а вот вторые – отличный парус. Поэтому, покупая гаражные петли для ворот, лучше взять подороже, на опорных пошипниках, см. рис. Установку петель производят до монтажа в раме связей жесткости и ее обшивки: так орудовать, подгоняя петли, куда легче. Но все равно, для этой работы нужен помощник.

Петли для распашных ворот

К раме створок петли приваривают еще на стапеле. Точной установки по разметке тут мало. Нужно еще, прижав петли струбцинами, проверить их соосность глазом, как бы прицеливаясь поверх ствола. Затем прихватить парой «тычков» электродом, еще раз прицелиться визуально, и уж тогда, если все ОК, варить прочно.

Чтобы обеспечить угол открывания не менее 90 градусов, внешний диаметр петли должен быть больше толщины рамы плюс высота волны настила, т.е. 75-81 мм. Это огромные грубые петли, и щель между рамой и столбом они дадут такой же ширины. Поэтому петли к раме приваривают, сдвинув к ее краю в сторону открывания створки. Лучше всего, чтобы петля лежала на самом краешке, выступая почти на полдиаметра, тогда угол открывания будет 120 градусов и более.

К столбам из пучка профтруб петли приварить проще всего: в шов между трубами они укладываются как родные. Если же столб кирпичный в закладными-«пятаками», то, чтобы добиться полной соосности, лучше пользоваться не отвесом, а куском трубы с внутренним диаметром таким, чтобы в нее входил штырь петли. Длина трубы – расстояние между петлями минус высота подшипника.

Примечание: закладные в каменную кладку или бетон – вмуровываемые в них металлические детали, к которым потом будут крепиться другие металлоконструкции.

Трубу вначале туго приматывают к столбу веревкой, ровняют по вертикали и по высоте от грунта. Затем в нижний конец трубы вводят штырь нижней петли, ровняют ее по трубе и прихватывают 2-3 «тычками». Верхнюю петлю ставят донышком на срез трубы и также прихватывают. Далее навешивают раму, проверяют ход, дорожный просвет, самооткрывание/закрывание. Если все в порядке, раму снимают, петли приваривают наглухо и продолжают работу.

Каркас

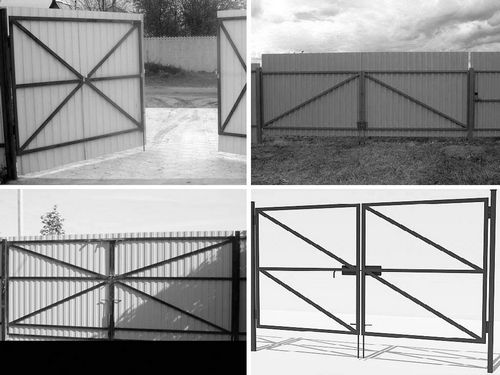

Конструкция каркаса рамы створки должна быть рассчитана на сильную ветровую нагрузку в верхней части. Для сдвижных ворот, между прочим, тоже. И в то же время его жесткость на кручение необходимо обеспечить при минимальном расходе материала и труда. Разберем примеры каркасов удачных и не очень по рис. Не забудем только, что диагональное ребро работает по принципу жесткости треугольника: изменить его форму, не сломав, невозможно, но загнуть его уголок можно даже очень.

Справа вверху – рама исключительно рациональная. Два острых угла треугольников сходятся как раз там, где ветровая нагрузка максимальна. В средней полосе, где сильные ветра редки, такую раму можно сделать из одинарной трубы 60х40х2. Для дачи, где эстетика не суть как важна и на расхождение створок вверху на несколько см через 3-5 лет никто не обратит внимания, милое дело: дешево и сердито.

Примечание: долговечности без потери вида в 7 и более лет для такого каркаса можно добиться, наварив по углам косынки примерно 200х300 мм из 6 мм стали.

Для жилого дома более подойдет каркас, показанный слева вверху. Дополнительную устойчивость на поперечный изгиб дают перекрещивающиеся подкосы и промежуточная продольная балка. Безо всяких сложных теорий: просто треугольников стало больше, а сами они – меньше.

Справа внизу – каркас не весьма удачный. Такая система подкосов хорошо работает в бипланном крыле или стреле подъемного крана, но, в отличие от них, здесь конструкция плоская и основная нагрузка приходится поперек нее. А слева внизу – каркас и вовсе неудачный: крепче всего он там, где меньше всего нагружен, материала же нужно много.

О калитке

Если калитка отдельная, то для нее нужен только третий воротной столб. Рама такой калитки – простой прямоугольник из трубы 40х20х2. При обычной ширине калитки в 800-1100 мм никаких дополнительных подкреплений для рамы из профтрубы не нужно.

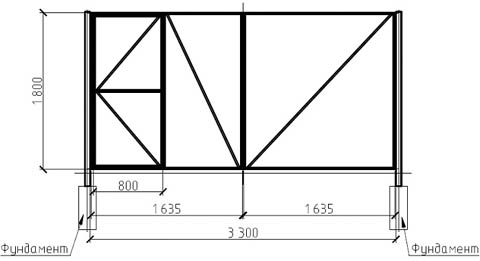

Распашные ворота с врезной калиткой

Но если калитка врезная, картина меняется. Вспомним, ворота все время настежь никто не держит, под давлением ветра их створки, связанные запорами, работают как одно целое. А теперь створки от ветра будут нагружены несимметрично, поэтому ту, в которой калитка, нужно дополнительно подкрепить, она сильнее нагружена. Так что каркас калитки придется сделать посложнее, он должен принять на себя большую нагрузку, чтобы нагрузка на створки выровнялась. Чертеж таких ворот показан на рис. Общую ширину можно увеличить до 4 м, оставив калитку такой, как есть.

Видео: простые распашные ворота из профлиста

Сдвижные ворота

Сдвижные ворота не так давно были роскошью: комплект фурнитуры к ним и привод самому не сделать, а более-менее приличная «фирма» стоила где-то от 150 000 руб. Тогдашних, не сегодняшних. Сейчас комплектующие для откатных ворот сильно подешевели, и они доступны людям среднего достатка.

Сдвижные ворота могут выполняться по одной из следующих схем:

На нижних роликах, катящихся по рельсу, уложенному на грунт.
Подвесные к верхнему рельсу.
С нижним рельсом, катящимся по опорным роликам.
С рельсом на заборе и роликами-бегунками на створке.
С плавающим рельсом.

Ворота первой схемы остались кое-где в старых производственных помещениях. Такие можно полностью сделать самому, но игра не стоит свеч: от мусора на рельсе механизм то и дело ломается, створки соскакивают. Подвесные ворота позволяют получить проем практически любой ширины, но очень сложны, для примера см. рис., поэтому в быту не применяются. В воротах с плавающим рельсом его части телескопически входят друг в друга. Такие ворота несколько дешевле прочих и не требуют фундамента под механизм, но часто заклинивают от грязи, а починка требует полного демонтажа.

Подвесные сдвижные ворота

Самая употребительная схема ворот для частных домов – с нижним рельсом на опорных роликах. Для этих ворот требуется покупная фурнитура, уже доступная, но пока еще не дешевая. Ворота с рельсом на заборе и бегунками требуют прочного забора и довольно трудоемки, но их можно сделать самому и для них не нужен фундамент под механизм. Эти схемы мы и рассмотрим подробнее.

Те и другие ворота выполняются консольными. Это значит, что их створка имеет скошенный «холостой» вынос, удерживающий ее на весу в закрытом положении. Подкос консоли створки с нижним рельсом на каретках работает на растяжение, а створки с бегунками в рельсе на заборе – на сжатие, которое металл держит куда лучше. Поэтому вынос консоли ворот с нижним рельсом нужен не менее 0,5 ширины проема, а в самой консоли – подкрепляющий ее каркас. Для ворот на бегунках достаточно выноса в 0,25 ширины проема, а их консоль – простая рама без усиления.

Примечание: далее в тексте мы для краткости будем называть столб, на который навешена створка, опорным, а противоположный ему концевым или отбойным. Детали и узлы, ближние к проему, будем считать внешними,, а дальние от него – внутренними.

Ворота с нижним рельсом

Устройство ворот с нижним рельсом на каретках показано на рис. В их основе роликовые опоры: качающиеся на шарнирах каретки с 4 роликами. Ролики расположены по дуге, это исключает заклинивание при смене хода створки на обратный. К закладной в фундамент механизма они крепятся посредством регулируемых подставок – подпятников.

Устройство и фурнитура ворот с нижним рельсом

Неправильное крепление опоры к закладной

Здесь уместно будет сразу же сказать о двух очень распространенных ошибках, причем отдельные «профи» допускают их преднамеренно, чтобы ускорить и удешевить работу. Первая (см. рис. слева) – закладную ставят короткую, только под внешнюю (ближнюю) каретку, а дальнюю крепят к шпилькам, замурованным в фундамент. Год-два «гарантии» ворота держатся, а потом бетон под дальней кареткой начинает крошиться от знакопеременных нагрузок.

Неправильное крепление опор к фундаменту

Вторая, мол, овчинка не стоит выделки – варим опоры с каретками прямо к закладной (рис. справа), а подставки-регуляторы вообще не покупаем. Имея отработанные навыки, так можно точно собрать ворота тоже на год-другой. Затем сказывается усадка фундамента, но «гарантия» уже истекла.

О фурнитуре и приводе

Фурнитуру для ворот нужно покупать от проверенного производителя. В РФ неплохо зарекомендовали себя итальянские CAME и Rolling-Center (Италия) и отечественные DOORHAN и РОЛТЕК. Дело тут в рельсе и роликах. Рельс из пересушенного металла (китайцы им ох как грешат) скоро потрескается, а из сырого деформируется. Пластиковая оболочка роликов нужна не только для глушения рокота, но и для того, чтобы обоймы роликов (они, в сущности, шарикоподшипники) не полопались. Поэтому ролики нужны либо в оболочках их неистираемого пластика, либо в обоймах их хромованадиевой стали. На вид качество рельса и роликов может оценить только очень опытный материаловед, а в спецификациях об этом часто умалчивают.

Приводы откатных ворот применяются в основном ременные, цепные и зубчатые. Ременные не рассматриваем: ремень он и Африке ремень, тянется, лопается, от мороза трескается. Цепной провод немного дешевле зубчатого, но цепь провисает и может соскочить, как в велосипеде, кроме того, за ней нужен уход. А самое главное: ворота с цепным приводом без замка открываются руками, что может сделать и любой прохожий.

Зубчатый привод, если смазать ведущую шестеренку-трибу и зубчатую рейку графитовой смазкой, ухода практически не требует. Провернуть редуктор с ротором мотора, толкая створку ворот, труднее, чем просто снести ее. Но точно так же невозможно будет открыть ворота при пропадании электропитания. В гаражных комплексах в таком случае дежурный крутит редуктор вручную ключом, но он же всегда внутри, а вы-то окажетесь снаружи. Поэтому в воротах с зубчатым приводом обязательно должна быть калитка с замком.

О ручках и замках

Скрытые дверные ручки

Вполне может быть, что вы и вовсе не станете тратиться на привод; толкать створку правильно построенных ворот не так уж тяжело. В таком случае, нужны ручки и замок. Обычные дверные ручки не пойдут: поставить их так, чтобы они не упирались в столбы (точнее, чтобы не ломались об них), невозможно. Нужны скрытые ручки, см. рис, со сквозной прорезью или глухие. Первыми легче и удобнее орудовать, но, чтобы никто не подглядывал на подворье, изнутри их придется занавесить листами резины или гибкого пластика.

Обычный замок с выдвижным ригелем-языком пойдет на распашную калитку, но на створку его придется ставить ригелем вниз и прикрыть от непогоды каким-то чехлом. Однако и это не выход: гнездо под ригель придется делать из приваренного к нащельнику (см. далее) куска уголка или швеллера, выступающего в проем ворот на ширину замка. Об эту железину, ясное дело, легко поцарапаться. Поэтому для створки ворот нужен замок с поворотным ригелем-крюком; гнездо под него вырезается прямо в нащельнике. Ну, а для совсем уж непритязательных хозяев вариант испытанный: навесной амбарный замок, обмотанный промасленной тряпкой.

Делаем ворота

С нижним рельсом

Монтаж сдвижных ворот на каретках в общем производится в такой последовательности:

Планируем (лопата, уровень, трамбовка) площадку под ворота в горизонт дороги длиной на ширину проема плюс по 1 м под столбы, плюс полпроема под механизм. Ширина площадки – по 0,7 м в стороны от осевой Линии створки;
Ставим, если их еще нет, воротные столбы;
Формируем фундамент механизма;
Пока фундамент набирает прочность, делаем раму в каркасом, но пока без нижнего рельса и обшивки;
Прихватываем сваркой к закладным концевого столба, или прямо к нему, если столб металлический, нащельник – уголок 150х150 или такой же швеллер и временно крепим к нему улавливатели;
Прихватываем к закладной фундамента подпятники опор, ставим верхнюю удерживающую каретку;
Надеваем на каретки рельс и, передвигая его, регулируем опоры и нижний улавливатель;
Привариваем рельс к раме, временно ставим створку на место;
Регулируем удерживатель и верхний улавливатель;
Устанавливаем на фундамент привод, на рельс – зубчатую рейку, обшиваем сворку профлистом, монтируем калитку, замки и ручки;
Ставим створку на место, регулируем по горизонту – ворота готовы.

Поясним дополнительно самые существенные моменты.

Фундамент

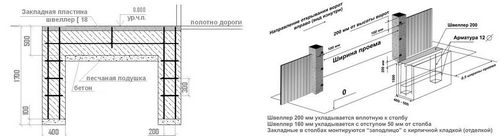

Размеры и схема фундамента показаны на рис. Бетон – не ниже М400, подсыпка в смесь – 3:1. На подсыпку берут песок и гравий в равных долях. Выдержка для набора прочности после заливки – не менее 1 недели летом и не менее 3-х недель в прохладную погоду. При строительстве летом схватившийся фундамент нужно сверху увлажнять смоченной водой ветошью.

Фундамент под механизм раздвижных ворот

Рама

Рама створки сдвижных ворот представляет собой как бы две соединенные створки ворот распашных, поэтому верхнюю ветровую нагрузку она держит лучше. С другой стороны, нужно дать дополнительное подкрепление посредине рельса: он дорог, а его деформация выведет ворота из строя. Исходя из этого и рассчитывают расположение подкосов с ребрами жесткости. Две относительно мало материалоемкие конструкции для мест без частых сильных ветров показаны на рис. После сборки, разумеется, раму грунтуют и красят.

Рамы раздвижных ворот

Нащельник

Крепить улавливатели прямо к металлическому столбу или к закладным кирпичного неправильно. Створка может сильно ударить по ним, и крепежные элементы будут при этом работать на изгиб или сдвиг. Со временем от этого сварочные швы треснут, а болты расшатаются. При монтаже на нащельник крепеж улавливателей будет работать преимущественно на сжатие, которое металл держит вечно. А трещину в креплении нащельника, вдруг она образуется, можно не торопясь подварить, не прекращая пользования воротами.

Нащельник приваривают к столбу (к его закладным) вертикально по отвесу. Расстояние от кромки столба берут исходя из размеров улавливателей, они не должны выступать в проем ворот. Поначалу нащельник прихватывают парами «тычков» сверху и снизу, а после регулировки по створке окончательно варят прихватами по 50 мм через 300-350 мм. Улавливатели поначалу также крепят временно, чтобы при окончательной сборке их можно было переставить.

Опоры

Опоры, вообще говоря, должны быть расположены подальше друг от друга, чтобы как можно больше разгрузить консоль. Длинное плечо рычага при закрытых воротах большое, и выгаданный лишний сантиметр означает лишний год службы ворот. Удлинить консоль нельзя: стандартные размеры рельса кратны 6 м. Исходя из этого, опоры ставят в такой последовательности:

Сначала просто ставим их на закладную фундамента и выравниваем по ее оси; расстояние от столба – 100 мм.
Качаем каретки и смотрим, чтобы ролики не выходили за пределы закладной.
Прихватываем опоры сварочными «тычками».
Надеваем на каретки рельс, двигая его туда-обратно до предела, смотрим, чтобы ролики не выталкивали заглушки рельса. Без заглушек он скоро поржавеет внутри, и ворота начнут клинить.
Если нужно опоры передвинуть, «тычки» срезают болгаркой.

Обшивка, привод и сборка

Профлистом раму створки обшивают, как и забор: по саморезу в каждом углу, а по линиям между углами, горизонтальным, вертикальным и наклонным – с шагом 400-500 мм, но так, чтобы на каждую сторону рамы приходилось не менее 3-х точек крепления. К примеру, на верхнюю и нижнюю перекладины калитки пойдет по 3 самореза. Для крепления профлиста к элементам жесткости на каждый из них накладывают деревянную рейку 40х20 мм, закрепив ее 2 саморезами по концам. Настил в таких местах крепят саморезами длиной 50 мм, чтобы лист держался на металле, а не на дереве.

Рельс изнутри, зубчатку и рейку привода перед установкой смазывают графитовой смазкой. Любая органическая в таких местах скоро наберется пыли, присохнет и превратится из смазки в абразив. Графитовая смазка невероятно пачкается, поэтому лучше брать привод не с боковой, а с нижней зубчатой рейкой.

Примечание: привод управляется с пульта-замка по радио. Если есть возможность, приобретите к автоматике ворот выносную антенну и источник бесперебойного питания (UPS), автоматика в такой комплектации позволяет разблокировать привод дистанционно снаружи. Но калитка на всякий случай все равно нужна.

Далее, задвинув сворку немного более чем наполовину (в положение равновесия), регулируем верхний держатель, чтобы створка стояла строго вертикально и не хлябалась в стороны. После этого створку выдвигаем почти до конца и регуляторами подпятников выставляем горизонт и дорожный просвет. Последний этап перед полной готовностью ворот – по створке окончательно регулируем верхний и нижний улавливатели: срезаем «тычки» болгаркой и варим прихватами точно по месту.

Примечание: обратите внимание на рис. с устройством ворот. В днище нижнего улавливателя видна прорезь, с нее немного проваливается концевой ролик рельса и не дает самопроизвольно откатываться разблокированной створке. Нижний улавливатель нужно выставить так, чтобы толчок для ручного откатывания створки требовался не слишком сильный. От этого будет легче не только вам, но и концевому ролику, а он – одна из наиболее подверженных износу деталей механизма.

С бегунками

Для ворот на роликовых бегунках, как уже сказано, не нужна покупная фурнитура и фундамент под привод, но нужен прочный забор. Все его столбы до каждого от ворот угла должны быть усиленными, как и воротные. Сделать такие ворота по плечу только достаточно опытному и умелому мастеру, поэтому мы просто приводим их чертежи, см. рис. Бегунки изготавливаются из шарикоподшипников (лучше самоустанавливающихся), а их оболочки – из прочного, упругого, вязкого износостойкого пластика. В порядке предпочтения: фторопласт, капролактам, текстолит, упругий (малосернистый) эбонит.

Откатные ворота на бегунках

Видео мастер-класс-по откатным воротам

В заключение

Несмотря на большую сложность и дороговизну раздвижных ворот, взяться за их изготовление стоит. Гарантия от помятого багажника, дверцы автомобиля или разбитых его фонарей стоит дополнительных расходов и труда.
