Укладка тротуарной плитки на бетонное основание: технология

Для укладки дорожек и облицовки террас на нестабильных почвах (песок, глина) используется тротуарная плитка на бетонной основе с различными способами фиксации, такими как сухая смесь, цементно-песчаный раствор или плиточный клей. Разные технологии используются из-за различных эксплуатационных условий.

В каких случаях тротуарная плитка укладывается по бетону

Мощение тропинок, парковок, переднего двора и зон отдыха тротуарной плиткой необходимо для повышения качества эксплуатации участка. В классической технологии элементы облицовки монтируются на песок или сухую смесь (1/5 цемент, песок, соответственно). Однако в сложных случаях применяется укладка тротуарной плитки на бетон для обеспечения стабильной геометрии покрытия:

• подверженные усадке грунты – таковыми являются почвы с низким расчетным сопротивлением (пылеватый песок, торф, свежая не сформировавшаяся насыпь);
• пучинистые грунты – способны разрушить покрытие, так как вспучивание неравномерно на отдельных участках, виной тому чешуйчатая структура глины.

Реже домашнему мастеру необходимо своими руками декорировать плиткой эксплуатируемые конструкционные элементы – пол гаража, сарая, отмостку, стяжку на парадном дворе, существующие дорожки. Демонтировать бетон в этом случае слишком долго, он является прочным основанием, поэтому плитка укладывается поверх него.

Укладка плитки на бетонную отмостку.

Существует несколько способов мощения, пошаговая инструкция к каждому из них приложена ниже. Однако застройщику следует учесть нюансы:

• пучение грунтов – если облицовывается отмостка или дорожка из бетона, эксплуатирующаяся несколько лет, и не разрушившаяся за это время, можно быть уверенным, что глины под ней нет, если же планируется заливка новой бетонной стяжки в силу вышеуказанных причин, то абсолютных гарантий, что в промерзающем слое глинистые почвы отсутствуют, у владельца участка нет;
• влага – бетонная стяжка и бордюры по бокам (у отмостки бордюр и фундамент с другой стороны) представляют собой жесткий короб, дождевые стоки, даже при наличии сбоку желоба ливневки, частично проникают внутрь конструкции через швы, насыщают бетон (возможно растрескивание при замерзании) и пропитывают раствор или песок, которые вспучиваются зимой.

Жесткое бетонное корыто может накапливать осадки, не давая им испаряться.

Важно! Для ликвидации вспучивания необходим дренаж по наружному периметру отмостки и утепление экструдированным пенополистиролом на глубине 40 см. Избавиться от скопления влаги можно единственным способом – укладкой элементов на плиточный клей, который заполнит швы и предотвратит проникновение стоков внутрь конструкции.

С другой стороны – в отличие от глины, насыщенный влагой песок увеличивается при замерзании в объеме равномерно:

• вся плитка приподнимется на одинаковую высоту зимой, не доставив неприятностей владельцу;
• весной вода оттаивает, плитка вернется в исходное состояние.

Поэтому данным нюансом чаще всего пренебрегают, особенно в сочетании с линейной ливневкой, желоба которой установлены по наружному периметру отмостки или с одной стороны дорожки между поребриками и плиткой.

Технология жесткого подстилающего слоя из бетона

В рассматриваемом варианте мощения тротуарную плитку предполагается положить внутри жесткого «корыта», днищем которого будет бетонная стяжка. Правила бетонирования аналогичны для плитных фундаментов с небольшими дополнениями:

• нижний армопояс можно использовать на парковках, тропинки армируются только в верхней трети, чтобы стяжка смогла выдержать усилия возможного вспучивания;
• класть бетон можно только на нерудные материалы, в которых силы пучения снижены, поэтому удаляется пахотный слой на глубину 0,4 м;
• высота поребриков и лотков ливневки значительно больше толщины плитки, поэтому необходимо рассчитать глубину траншеи в зависимости от толщины стяжки.

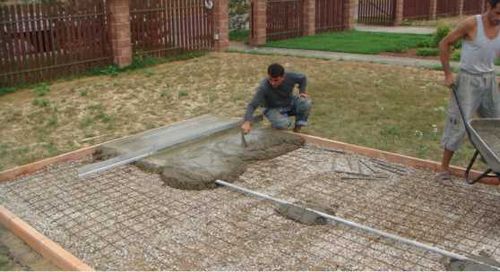

Заливка бетонной стяжки перед мощением плиткой.

Например, при толщине бетона 5 см, подстилающего слоя 15 см и плитки 6 см, глубина котлована составит 26 см. А высота бордюра 20 см, лотка ливневки 13 – 41 см, потребуется спланировать дно траншеи в разном уровне.

Кроме того, для самотечного удаления стоков с дорожки необходимы уклоны 2 – 4 градуса в поперечном и продольном направлении. На стоянках уклоны обычно создаются в одну сторону – к проезжей части или стоки собираются со стороны участка, отводятся в подземную емкость.

Уклоны для тротуарной плитки.

Важно! Даже при укладке плитки  на сухую смесь создать эти уклоны будет очень сложно, а при использовании плиточного клея невозможно.

Если тротуарную плитку необходимо уложить на существующее старое основание (плита или стяжка), можно сразу перейти к пункту 3.

Разметка и монтаж бордюров

Материалы для мощения своими руками дорожек и парковок должны быть закуплены до этого этапа. Трасса тропинки и конфигурация стоянки, зоны отдыха зависит от фантазии владельца. Технология разметки имеет вид:

• устанавливается первый шнур;
• на сухую вплотную к нему размещается на земле садовый бордюр, лоток ливневки, цельные плитки по ширине тропинки, второй поребрик, натягивается второй шнур;
• на радиусных/криволинейных участках дорожки разметку можно создать краской или известковым раствором непосредственно по грунту.

После чего, изнутри оконтуренной шнуром зоны удаляют плодородный слой на глубину 0,4 м.

Шнур устанавливается по внешнему периметру поребрика.

Совет! Если используются лотки ливневки 30 – 41 см высоты, в местах их прохождения создается траншея большей глубины с учетом подсыпки 10 см щебня минимум и укладки этих элементов на 2 см слой пескобетона или цементно-песчаного раствора.

Схема вычисления глубины траншеи.

При уклоне участка более 7 градусов внутри дорожек проектируются ступени. Если декорируются крупноформатные участки (парадный двор, парковка, зона отдыха), территория предварительно террасируется дорожным бордюрным камнем, бетонными подпорными стенами или габионами.

Ширина отмостки или дорожки.

Уклоны создаются в грунте, подстилающем слое (песок, щебень) или в самом бетоне при его укладке. Рекомендуемый угол:

• 1 – 2 градуса поперек дорожки в сторону лотка ливневки;
• 3 – 7 градусов вдоль тропинки.

Для крупных прямоугольных или квадратных площадок (например, стоянка) уклоны создаются от центра к периметру или в одном направлении.

На этом же этапе устанавливаются дождеприемники под трубами кровельного водостока или поперечные лотки ливневки, которыми отводятся дождевые воды. Исключить взаимное перемешивание щебня/песка с почвой можно за счет укладки на дно траншеи  геотекстиля. Этот материал препятствует прорастанию корней сорняков, поэтому используется в большинстве случаев.

Минимальная толщина слоя нерудного материала для трамбовки виброплитой 10 см. Чтобы исключить впитывание цементного молочка при бетонировании щебень выравнивается песком, укрывается рулонной гидроизоляцией (рубероид или Бикрост) или двумя слоями полиэтиленовой пленки.

Бордюры и лотки ливневки монтируются на раствор, выравниваются по горизонтали резиновой киянкой. После застывания раствора они фактически становятся несъемной опалубкой для бетонной стяжки.

Шнур переносится внутрь для установки бордюров.

Армирование и укладка смеси

Если застройщик облицовывает отмостку, рекомендуется утеплить эту конструкцию экструдированным пенополистиролом (толщина 5 – 10 мм), примкнув горизонтальный слой к вертикальной теплоизоляции цоколя/фундамента. Глубина заложения составляет 40 см либо на уровне подошвы МЗЛФ. Этим способом ликвидируется вспучивание, серьезных нагрузок от пешеходного трафика отмостка не испытывает, поэтому ее можно не армировать.

С дорожками и парковками сложнее:

• стоянки испытывают нагрузки от автомобилей, армируются двумя сетками (арматурными или проволочными);


  Армирование стяжки на парковке в два слоя.

• тропинки можно армировать одной сеткой, чтобы обезопасить стяжку от разрушения при возможном вспучивании глинистых почв под ней в зоне промерзания;


  Армирование в один слой.

Проволочную сетку проще купить, арматурную можно связать самостоятельно из прутков «рифленки» диаметром 6 – 8 мм

Пошаговая инструкция для армирования выглядит следующим образом:

• нижний защитный слой обеспечивается укладкой сетки на пластиковые или бетонные прокладки, толщину которых следует рассчитать индивидуально;
• нахлест отдельных карт составляет минимум одну ячейку (10 х 10 см или 20 х 20 см).

Например, для армирования стяжки толщиной 15 см на тропинке потребуются прокладки 12 см, чтобы сетка была расположена в ее верхней части. Для парковки используются прокладки минимальной толщины 1,5 – 3 см, верхняя сетка укладывается на столики, «пауки» или другие специальные элементы.

Температурные швы создаются деревянными рейками, уложенными через 4 – 6 м поперек тропинки. Их можно размещать между арматурой или прерывать сетку в температурных швах, используя карты необходимого размера для каждой секции стяжки. Разрыв создается по всей толщине бетона.

Установка бруска для температурных швов.

Чтобы получить уклоны бетонной стяжки, применяются разные способы:

• для отмостки можно прочертить две линии – на цоколе и лотке ливневки или бордюре, ориентироваться на них при вытягивании верхнего слоя правилом;
• для тропинки аналогичные линии создаются на бордюрах с обеих сторон;
• внутри прямоугольной парковки проще расставить штукатурные маяки, куски трубы, бруска, оцинкованного профиля, используемого в системах ГКЛ.

Совет! В зависимости от температуры воздуха мощение можно начинать на 3 – 15 день после заливки стяжки, чтобы цементный камень набрал минимум 70% прочности.

Укладка плитки тротуарной на бетон

При наличии жесткого подстилающего слоя положить плитку можно на клей, раствор и гарцовку (сухая смесь песка с цементом в соотношении 5/1, соответственно). Однако при использовании первых двух вариантов правила укладки отличаются от облицовки керамогранитом и кафелем.

Если класть элементы на гарцовку, резко снижаются трудозатраты и бюджет отделки, однако потребуется виброплита для тщательной трамбовки вначале сухой смеси, затем готового покрытия. При выборе сухой технологии плитка укладывается своими руками перед собой, мастер передвигается по уже замощенной территории.

В «мокрых» технологиях хождение возможно через сутки, плиточник наносит раствор/клей на 1 – 1,5 м₂, движется спиной вперед.

Монтаж на раствор

Бюджетный мокрый способ используется для больших территорий мощения. Классический цементно-песчаный раствор удобен в использовании, так как обладает большим сроком жизни. Технология имеет нюансы:

• рекомендуемая толщина слоя 2 – 3 см, чтобы облицовка не «плыла» и не продавливала его полностью при выравнивании;
• для повышения производительности раствор наносится на участок в зоне досягаемости рук мастера, разравнивается зубчатым шпателем;
• затем на отмостку, тропинку или стоянку укладывается плитка в соответствии с узором.

Мощение плитки на раствор.

Уклоны и плоскостность поверхности контролируются уровнем и правилом, соответственно. Вначале пространство заполняется цельной плиткой, на не облицованных участках кельмой или шпателем тщательно подбирается весь раствор. После застывания смеси выкраиваются обрезки и устанавливаются на место эксплуатации. Швы засыпаются песком или гарцовкой, проливаются водой.

Использование плиточного клея

Следующий «мокрый» способ аналогичен предыдущей технологии с небольшими отличиями:

• клей имеет меньший срок жизни и корректировки плитки;
• его замешивают в небольшом количестве, ориентируясь на уровень подготовки мастера;
• разведенный раствор наносится на меньшую поверхность (0,5 – 0,7 м₂) слоем 0,5 – 1 см.

Монтаж на плиточный клей.

Швы обрабатываются либо этим же клеем, либо гарцовкой по аналогии с предыдущим методом.

Укладка на сухую смесь

Пошаговая инструкция для сухой технологии мощения отличается от предыдущих:

• гарцовка смешивается из сеяного песка и портландного цемента;
• ею засыпается все «корыто» дорожки или парковки целиком (толщина 5 см);
• материал уплотняется виброплитой;
• плитка укладывается с помощью резиновой киянки;
• затем выкраиваются куски для сложных участков;
• вся поверхность покрытия трамбуется виброплитой;
• швы заполняются гарцовкой.

Укладка на гарцовку.

Этот способ позволяет ходить по покрытию уже в процессе укладки, обеспечивает максимальную ремонтопригодность элементов при их случайном раскалывании при падении тяжелых предметов.

Таким образом, пошаговая инструкция отличается при использовании разных составов, на которые укладывается тротуарная плитка.
