Опалубка необходима для установки даже минимальных монолитных оснований. Она предоставляет требуемые параметры и формы конструкции. Чтобы предотвратить искажение щитов из-за давления бетона, их нужно закрепить. На частных домах широкие фундаменты не требуются, достаточно колышков, вставленных в землю и закрепленных проволокой.

А если дом многоэтажный или необходимо основание под доменную печь? В такой ситуации от внушительной массы бетона поедут колышки, и лопнет проволока. Здесь не обойтись без стяжных винтов для опалубки из металла, которые удержат щиты любых размеров в неподвижности.

Описание и характеристики

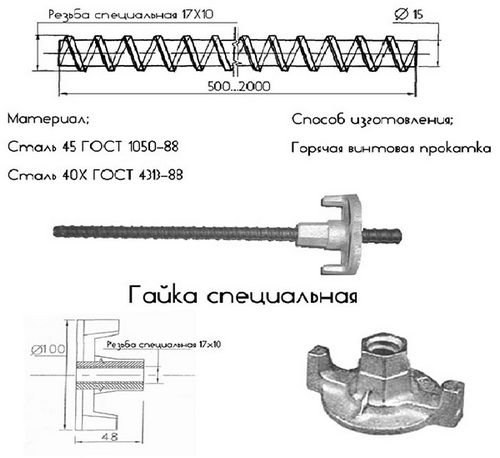

У этого строительного инструмента-конструкции есть и другие названия, не изменяющие сути использования: шпилька для опалубки или же стяжной болт. Сам по себе он представляет собой металлический стержень с резьбой диаметром 17 мм (по внутренней фаске ― 15), длина которого находится в диапазоне 0,5-6,0 м. Понятно, что такая разбежка объясняется толщиной формируемого монолита.

От того, насколько стационарно будут зафиксированы щиты, зависит в конечном итоге геометрия и целостность фундамента, следовательно, и всей строительной конструкции. Поэтому винт изготавливается из стойкой к растяжению высококачественной стали, так как от еще полужидкого бетона она обязана выдержать значительные статические нагрузки (да и динамические во время заливки). Между нитками холоднокатаной резьбы расстояние 10 мм. Вес же погонного метра стержня около 1400 г.

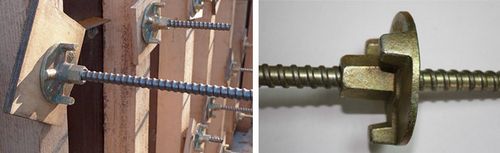

Естественно, одна только шпилька щиты, предназначенные для заливки бетона, не удержит. Нужны дополнительные комплектующие для опалубки. На один стержень требуются две гайки с наружным диаметром не меньше 100 мм. Они оцинкованы, чтобы не поддаваться коррозии. Помимо одного выступа на них под шестигранный ключ имеются ещё два, расположенные близко к краям, друг напротив друга. Это предусмотрено для того, чтобы гайку можно было провернуть фомкой. Желательно также иметь шайбы либо этого же размера, либо большего: они увеличат опорную площадь против давления на плоскость щита. Такая характеристика, как диаметр шпильки и шаг резьбы – величина стандартная, длина же у разных производителей различается довольно значительно.

Пока внимание уделялось только наружным элементам крепления опалубки. Для ее фиксации и сохранения изнутри служат: трубка ПВХ с внутренним диаметром 22 мм, позволяющая без трудностей извлекать шпильку из бетона; уплотняющие конусы, не дающие раствору проникать на резьбу стяжного винта со стороны щита.

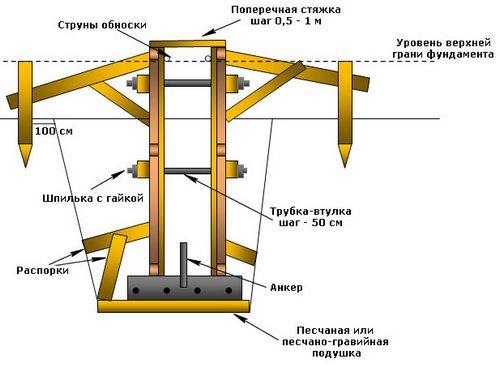

Сборка опалубки при помощи стяжки

В ее панелях должны быть просверлены отверстия диаметром 22 мм. В одно из них заводится шпилька, на которую надевается конус вершиной от панели. Далее стержень вставляется в трубку ПВХ, она по длине чуть меньшая, чем ширина предполагаемого фундамента. Почему? Ее торец немного не доходит до щита из-за первого фиксирующего конуса. Далее приходит очередь другого, надевающегося на винт вершинкой в сторону трубки. Шпилька выводится в отверстие второго шита. На нее через плоские шайбы с противоположных сторон за панелями накручиваются гайки. От того, как далеко они закручены, зависит расход бетона.

Вспомогательные комплектующие

Есть также целый ряд приспособлений, отвечающих за нормальную работу всего опалубочного комплекса, благодаря которым не будет утечек, значит, уменьшится расход бетона. Например, замок клиновой, служащий для плотного стыкования щитов, подкосы для их поддержания, кронштейны и смазка для опалубки, чтобы она легко отставала от фундамента.

Но главные силовые нагрузки у всей этой системы приходятся на стяжной винт, поэтому наибольшие требования предъявляются именно его характеристикам, то есть к стержню и гайкам. Экспериментально установлено, что легированные никелем и молибденом стали шпилек выдерживают на разрыв более 14-15 тонн, если больше ― сминается резьба и отскакивают гайки. Если же их поставить по две, эта характеристика возрастает не менее чем в два раза.

Стоимость

Хотя цена шпильки для опалубки и комплектующих к ней сравнительно невелика, но денежные расходы могут быть внушительными. Ведь их требуется на стройке большое количество. Поэтому есть смысл не купить их, а приобрести в аренду. Тем более что, применяя трубки, заглушки и конусы можно сохранить элементы стяжки почти в идеальном состоянии.

Вот стоимость этих деталей по Москве и области:

Опалубки со шпильками позволяют очень точно регулировать ширину фундамента. По этой причине расход бетона значительно уменьшается. Да и вся собранная конструкция легко демонтируется и служит многоразово. Естественно, даже для двух противоположных плит мало одной-двух стяжек, нужны как минимум три, чтобы не было перекосов.
