Расчет теплого водяного пола — как рассчитать теплый водяной пол самостоятельно?

Теплые полы становятся все более популярными. Они добавляют комфорт и уют в домах и квартирах, и часто используются водяные теплые полы. Они должны быть корректно установлены, чтобы их эффективность не падала из-за конструктивных ошибок. Расчет теплого водяного пола должен быть выполнен учитывая многие факторы.

Статья носит обзорный характер, т.к. только специалист сможет точно рассчитать конкретный проект.

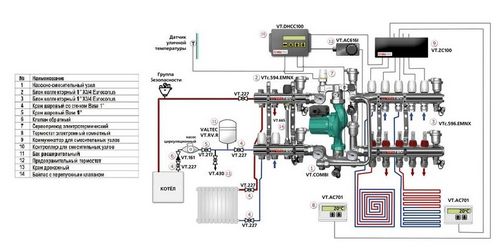

Какие элементы понадобятся для обустройства системы?

Перед тем как начать проектирование конструкции, необходимо разобраться с тем, какие компоненты в нее входят:

• Котел отопления.
• Коллектор и специальный шкаф для него.
• Гидро- и теплоизоляция.
• Трубы.
• Фитинги.
• Насосно-смесительный узел.
• Армированная стяжка.

Какие факторы следует учитывать?

Чтобы проект теплого пола получился рабочим, необходимо рассчитывать его с учетом некоторых рекомендаций специалистов:

1. Сначала нужно подсчитать суммарную площадь обогрева.  От этого зависит, сколько контуров будет в системе. При этом учитывайте, что один контур может обогреть не более 40 м2. Его длина не должна превышать 100 м.
2. Расстояние между трубами, несмотря на то, какой проект укладки вы выбрали (улитка, змейка или другой), не должно превышать 30 см.
3. Каждый контур необходимо подсоединить к отдельному отводу коллектора.
4. Необходимо также учитывать планировку всех помещений дома, конструкцию его наружных стен.
5. Важны размеры и тип установленных в комнатах окон. От этого зависит расчет мощности конструкции.

Кроме того, необходимо принимать во внимание и такие параметры:

• Температурный режим климатической зоны, в которой вы проживаете, а также тепловой режим внутри каждого помещения.
• Необходимость регулировки температуры в каждой комнате в отдельности.
• Вид напольного покрытия.
• Расположение коллекторов и теплового генератора.
• Влажность воздуха в помещении.
• Наличие механического вентилирования дома.
• Присутствие других источников тепла.
• Площадь конструкций, которые выполняют функцию ограждения, и их теплоотдача.
• Производительность насоса.

Также проектирование теплых полов зависит от того, какой теплоизоляционный материал вы будете использовать, а также от того, какой будет высота стяжки и материал ее изготовления.

Правила монтажа системы

Расчет теплого пола необходимо производить также, соблюдая некоторые правила монтажа конструкции:

1. Коллектор лучше закрепить в центре помещения.
2. Если в помещении отмечается высокий уровень влажности, то шаг между трубами лучше уменьшить до 15 см.
3. Если по проекту в системе положено более 1 коллектора, то придется устанавливать дополнительные балансировочные клапаны.
4. В коллекторе должно быть минимальное давление не меньше 20 кПа.

Каким должен быть идеальный теплый пол?

Итак, сейчас у вас будет возможность рассмотреть самый оптимальный проект теплого пола:

• Перепад высоты основания не должен превышать 3 мм.
• Толщина теплоизолятора с отражающим слоем – 3 см. Лучше использовать пенополистирол, плотность которого составляет 35 кг/м3 и больше.
• Бетонная стяжка имеет высоту 4-10 см, при этом она дополнительно укрепляется армирующей сеткой. Это дополнительно даст возможность правильно перераспределить тепло.

• Для создания оптимальной мощности системы лучше использовать металлопластиковые или трубы из сшитого полиэтилена. При этом их диаметр составляет 16-20 мм.
• Бетонная стяжка, которая будет заливаться поверх системы, должна содержать мелкий щебень.

Учтите, что нельзя экономить на утеплителе. В противном случае эффективность работы системы может снизиться.

Расчет необходимого количества труб

Создавая проект сооружения системы теплого пола, необходимо правильно рассчитать длину трубопровода. Для этого необходимо знать площадь зоны обогрева, на которую будет уложена трубная система. В расчете должны быть исключены участки под мебель, бытовую технику.

В качестве примера, есть комната площадью 10 м2 со стенами 2х5 м. Чтобы высчитать размер рабочей зоны, необходимо измерить длину всех стен и отнять от них по 30 см (для примера, расстояние от стены до труб).

Теперь можно рассчитать рабочую площадь, воспользовавшись формулой:

S пом – f*(L1+L2+L3+L4) = Dраб

S пом – общая площадь комнаты;

f – отступ от стен;

L1, L2, L3, L4 – длина каждой стены;

Dраб – рабочая площадь.

С учетом этих значений рабочая площадь получится равной 5,8 м2. Далее проект теплых полов должен учитывать теплопотери в помещении. Они зависят от типа и размеров окон, ширины и материала изготовления стен, высоты потолка. Чем больше будет потерь, тем меньше шаг придется сделать между трубами. Например, если самая низкая температура на улице зимой составляет - 30 °C, то целесообразно воспользоваться таким расстоянием между витками труб: 10-12 см. Если есть дополнительные источники тепла, то шаг может быть увеличен до 15-20 см.

Необходимое количество труб рассчитывается по другой формуле:

L = Sком/а+2*Lzu-2*Ld

L – длина труб для теплого пола (м);

Sком – площадь обогреваемого помещения (м2);

а – расстояние между витками труб (м);

Lzu – длина обратных или подающих трубопроводов (м);

Ld – длина проходных труб остальных отопительных контуров (м).

Особенности расчета температуры теплоносителя

Для определения этого параметра тоже есть своя формула:

(TR+TO)/2 = Т

Т – необходимая конечная температура;

TR – температура, которая фиксируется на участке входа в контур;

TO – температура на выходе из него.

Самыми оптимальными параметрами температуры теплоносителя на входе в контур и выходе являются: 55/45, 50/40, 45/35 °C.

Подробная серия видеороликов о расчете системы водяного теплого пола:

Теперь вы знаете, как рассчитать теплый пол правильно. Более точно сделать это может специалист. Он же поможет вам выбрать схему укладки труб и посоветует подбор оборудования. Осуществить все необходимые подсчеты можно также при помощи онлайн калькуляторов, где вам нужно просто ввести требуемые параметры помещения. Оставляйте комментарии к статье!
