Как сделать теплый пол: монтаж водяного и электрического типа

В настоящее время все больше людей выбирают теплые полы для своего дома, потому что они обеспечивают комфорт и нужную температуру. Также, использование теплых полов позволяет экономить электроэнергию, так как они не требуют использования мощных обогревателей. Сделать теплые полы можно самостоятельно, если есть навыки и опыт в строительстве.

Но прежде, чем сделать теплый пол, необходимо определиться с его разновидностью. На сегодня существует 4 основных вида:

За счет нагревательных элементов пол всегда держится теплым.

1. Водяные теплые полы.
2. Электрические теплые полы.
3. Пленочный электрический пол.
4. Теплый пол кабельного типа.

Наибольшей популярностью пользуются электрический и водяной теплые полы.

Они не только просты в установке, но и обладают большим количеством преимуществ. Главным достоинством их предстает то, что после выключения системы пол долгое время отдает тепло.

Делаем электрический теплый пол в доме

Первоначально рассмотрим, как сделать теплые полы электрического типа самостоятельно. Есть строгая последовательность действий, которую необходимо соблюдать. Теплые полы устанавливаются в виде дополнительного объекта обогрева помещения. Электрический пол монтируется в ванной или на кухне, так как там есть возможность установить нагревательный кабель под напольный материал.

Схема-пример подключения водяного теплого пола.

В качестве дополнительного обогрева необходимо будет приобрести 100-120 Вт на 1 кв.м площади при условии применения теплоизоляционного материала высокого качества. Не стоит экономить на строительных материалах, так как в итоге можно получить плохую систему обогрева, которая быстро выйдет из строя. Если вы собрались устанавливать обогревательную систему в полу на кухне (площадью примерно 10 м²), то вам понадобится 45-50 м кабеля. При покупке нагревательного кабеля спросите у продавца, какова его мощность и минимальное допустимое расстояние между нитями нагревательного кабеля.

Эта информация очень важна. Так можно будет избежать местного перегрева кабельной нити. Перед монтажом кабельной нити освобождаем пространство от предметов интерьера (мебель, ковер). Что касается пола, то демонтируем старое напольное покрытие. После того как это все сделано, приступаем к подготовке напольного основания. В подготовительные работы входит следующее:

1. Выравниваем поверхность. Она не должна иметь ямы, трещины и другие дефекты.
2. Убираем грязь, строительный мусор.
3. Если есть необходимость, то осуществляем тонким слоем цементную стяжку.
4. Находим подходящее место на стене, чтобы потом установить специальный электрический термостат.

Вернуться к оглавлению

Дальнейшие действия по установке электрического теплого пола

Схема укладки труб теплого пола.

Дальнейшей работой будет осуществление теплоизоляции. Многие специалисты отмечают, что совместно с теплоизоляцией необходимо делать гидроизоляцию. Таким образом можно будет исключить появление конденсата около нагревательной нити. Чтобы сделать отличную гидроизоляцию, в основном применяют полиэтиленовую пленку, а что касается теплоизоляции, то тут можно воспользоваться пенофолом. Этот строительный теплоизоляционный материал тонкий и легкий. После укладки пенофола стыки между рулонами проклеиваем специальным клеевым веществом.

Следующим этапом является укладка армирующей сетки. Тонкая армирующая сетка необходима для того, чтобы:

1. Кабельная нить не перегрелась от соединения с теплоизоляционным материалом.
2. Придать прочность раствору, который покроет пол.

Кабельная нить монтируется с шагом 20-25 см. Стабильная работа электрического теплого пола не будет осуществлена без термодатчика. Поэтому стоит найти такое место, где в случае сбоя можно будет без разрушения бетонной стяжки заменить оборудование.

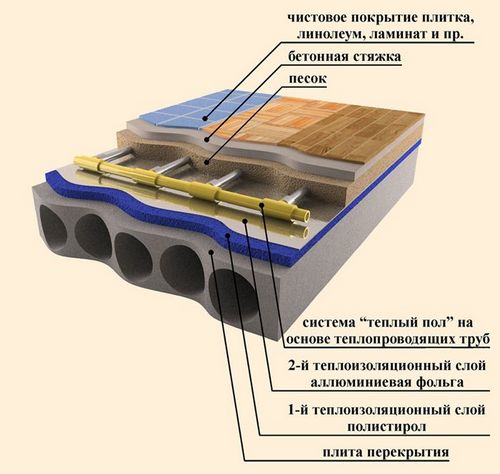

Схема водяного теплого пола.

Прежде чем начинать заливку готового пола, осуществляем тщательную проверку. Проверяется правильность монтажа и надежность скрепленных соединений.

Внимательно отнеситесь к проверке готового пола перед заливкой. Дело в том, что на этом этапе нельзя совершать какие-либо ошибки. В случае ошибок придется демонтировать бетонную заливку. Проверить работоспособность и правильность установки кабельной нити можно при помощи подачи напряжения на нагревательный кабель.

Если после проверки не было обнаружено никаких ошибок, все работает исправно, то можно начинать делать цементную стяжку, толщина которой – до 3-4 см. Заливка осуществляется равномерно, нельзя допустить появления пустот. Именно пустоты способны повлиять на перегрев и сбой деятельности кабельной нити. Заливку сделали, ждем ее полного высыхания. Напольное покрытие можно накладывать на 4-5 день, а вот проверять работу теплого пола можно только через месяц.

Самостоятельный монтаж водяного теплого пола

Аналогичная последовательность действий будет и во время установки водяного теплого пола. Но стоит отметить, что водяной и электрический тип относятся к разнообразным физическим законам. Электрические нагревательные нити обладают одинаковым температурным режимом во всех частях, чего нельзя сказать о водяном теплом поле.

Схема устройства электрического теплого пола.

Проходя по всей структуре, вода будет отдавать тепло и возвращаться к котлу в остывшем виде. Следовательно, в начале и в конце будет иметься разнообразный температурный режим.

Если во время установки теплого водяного пола будут допущены ошибки, то пол будет обогреваться неправильно, неравномерно. Чтобы не допустить таких ошибок, надо соблюдать правила установки пола дома. Есть 2 способа укладки водяного пола:

1. При помощи бетонной системы.
2. При помощи настильной системы.

Бетонный способ установки имеет наибольшее распространение благодаря тому, что стоимость установки низкая. Главной отличительной характеристикой водяного пола является тот факт, что, в отличие от нагревательной кабельной нити, трубы не будут перегреваться. Установку труб надо осуществлять правильно, не сгибать их сильно и не переламывать. Применяем не легкий армирующий материал, а арматуру, диаметр которой должен равняться 4-5 мм, параметры ячейки – примерно 150 мм.

Схема гидроизоляции теплого пола.

Шаг монтажа может быть разнообразным, но стоит все равно соблюдать расстояние, которое не должно быть выше 400 мм. Трубы соединяем с основанием пола посредством дюбелей и хомутов. Как показывает практика, сегодня укладывают трубы следующими вариантами:

1. Спираль.
2. Спираль со смещенным центром.
3. Змейка.
4. Меандр (двойная змейка).

Петля трубы водяного пола не должна превышать 100 мм. Если не соблюдать это, то водяной пол не будет показывать эффективную работу. На 1 м² пространства необходимо 6-7 пог.м трубы. Также стоит учитывать расстояние между ними. Две конечных части трубы выводят в коммутирующий шкаф. Специальный шкаф устанавливают в нише или в стене.

В нем устанавливают не только трубы, присоединенные к основному контуру отопления, но и специальные вентили, перекрывающие теплоноситель. Именно оттуда происходит ручная регулировка температурного режима.
