Откатные ворота можно использовать не только в производственных, но и жилых зданиях благодаря их многофункциональности. Также можно сделать их самостоятельно. В этой статье предлагается руководство по подготовке проема, строительству фундамента, каркаса, и включены чертежи основных элементов конструкции.

Откатные ворота своими руками чертежи - инструкции!

Откатные ворота своими руками чертежи

Вначале нужно выяснить, какие ресурсы понадобятся для изготовления ворот. Возможно, дешевле заказать уже готовую конструкцию, чем покупать многочисленные инструменты. Хотя большая часть из них все же пригодится в хозяйстве. Итак, необходимо приготовить:

Обратите внимание! Практически все инструменты из списка должны быть в наличии в любом доме. Исключение составляет разве что сварочный аппарат, но его можно взять у соседей или в крайнем случае купить – такая вещь уж точно лишней не будет.

Откатные ворота своими руками чертежи - инструкции!

Чертеж схема откатных ворот

Разобравшись с оборудованием, можно приступить к подсчету стоимости стройматериалов. В данном случае речь пойдет о воротах стандартных размеров с проемом в 4 м. Все необходимое можно купить в строительных магазинах и металлобазах, а также при желании заменить на то, что дешевле, целесообразнее, долговечнее и т. д.

Откатные ворота своими руками чертежи - инструкции!

Чертеж ворот

  1. Бетонный раствор для фиксации «закладной» замешивается из цемента, щебня и песка в пропорции 1:3:3.
  2. На «закладной» (швеллере в ½ ширины ворот) будут устанавливаться роликовые каретки. Для большей прочности на нижнюю часть швеллера приваривается арматура длиной не более 1 м. В общей сложности нужно семь-восемь метровых отрезков и три под углом (всего 17-18 м).
  3. Полотно ворот размером 2х4 м с одной стороны будет обшито профнастилом. Для его изготовления нужно: 180-200 саморезов, 10 м² профнастила, упаковка электродов, 5 м трубы 6х6 см, по 20 м труб 4х2 и 6х3 см, банка грунтовки, банка краски, растворитель.

Обратите внимание! Если планируются ворота другого размера, то все подсчеты нужно провести самостоятельно. Можно воспользоваться онлайн-калькуляторами, которые есть на сайтах многих строительных магазинов.

Откатные ворота своими руками чертежи - инструкции!

Откатные ворота

Основание для «закладной»

Откатные ворота своими руками чертежи - инструкции!

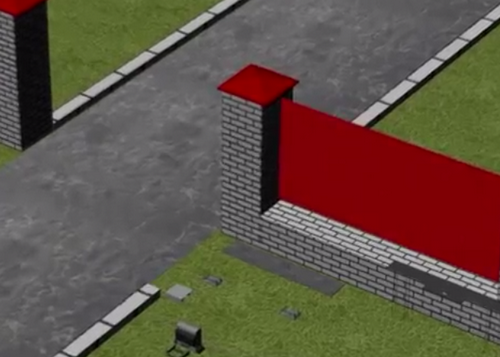

Проем для ворот

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Откатные ворота своими руками чертежи - инструкции!

Готовим фундамент

Крепежная профильная труба

Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.

  1. Забетонировать ее вместе со швеллером (не очень удобно).
  2. Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.
    Откатные ворота своими руками чертежи - инструкции!

    Чертежи

Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.

Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.

«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.

Обратите внимание! Без сборки «закладных» потребуется предельно точное выведение арматурных прутов к улавливателю и роликам, что само по себе довольно сложно. Или же придется крепить анкерами, что, как говорилось ранее, весьма ненадежно.

Выбор фурнитуры

После подготовки фундамента и «закладной» выбираются все необходимые комплектующие. К фурнитуре относятся:

Обратите внимание! Все указанные комплектующие лучше купить, т. к. для самостоятельного их изготовления необходимо специальное оборудование и немалые познания в области техники. В итоге самодельная фурнитура обойдется дороже магазинной.

Откатные ворота своими руками чертежи - инструкции!

Откатные ворота своими руками

Вначале следует определить длину рельса. Она должна составлять 1,5 ширины проема. Изделие в 1,3 ширины берется в двух случаях:

Вся фурнитура обычно рассчитана на конкретный вес – примерно 500-800 кг. Если полотно обшивается профнастилом, то следует подбирать фурнитуру для веса в 350-400 кг. Но если материал, использованный для обшивки, весит много, то лучше остановить выбор на 800 кг.

Полотно будет «ездить» на роликах, металлических или пластиковых. При грамотной эксплуатации оба варианта прослужат достаточно долго, но все же предпочтительнее выбирать пластиковые – они издают меньше шума при открытии/закрытии ворот.

Откатные ворота своими руками чертежи - инструкции!

Откатные ворота

При покупке следует обращать внимание и на наличие верхнего захвата и резиновых заглушек.

Обратите внимание! Если все комплектующие выполнены аккуратно и продаются в фирменной упаковке, значит, производитель серьезный и использует исключительно качественное оборудование. Не стоит покупать детали, продающиеся в полиэтиленовых пакетах или имеющие неровные края – это явный признак «кустарности» производства, а в случае каких-либо неполадок предъявлять претензии будет попросту некому.

Сооружение каркаса

Откатные ворота своими руками чертежи - инструкции!

Проем для ворот

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Откатные ворота своими руками чертежи - инструкции!

Готовим фундамент

Шаг 3. После высыхания труб каркас сваривается. Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода.

Откатные ворота своими руками чертежи - инструкции!

Укладываем швеллер

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Откатные ворота своими руками чертежи - инструкции!

Армируем закладную, проводим проводку, заливаем бетон

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Откатные ворота своими руками чертежи - инструкции!

Закладные

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Откатные ворота своими руками чертежи - инструкции!

Каркас

Откатные ворота своими руками чертежи - инструкции!

Обрешетка

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Откатные ворота своими руками чертежи - инструкции!

Направляющая

Видео — Монтаж ворот

Монтаж ворот

Шаг 1. На «закладной» устанавливаются роликовые каретки, а уже на них ставятся ворота (ролики продеваются в направляющую). Далее с помощью строительного уровня проверяется вертикальность конструкции и, если все нормально, каретки привариваются к швеллеру.

Откатные ворота своими руками чертежи - инструкции!

Монтаж ворот

Многие используют для такого крепления болты, благо в каретках имеются подходящие отверстия. Но так делать не нужно, ведь замеры и проделывание отверстий в «закладной» отберут много сил и времени. Более того, если обнаружится хотя бы миллиметровая погрешность, то придется срезать болты и повторить процедуру еще раз.

Сварка больше подходит, т. к. предоставляет поле для маневров – при необходимости ее всегда можно срезать и передвинуть каретку. Сварка не менее надежна, чем болты – с ней ворота простоят не одно десятилетие.

Шаг 2. Из труб 6х3 см подготавливаются «закладные» для других комплектующих. В соответствующих местах из столбов выводятся пруты арматуры, к которым и нужно закрепить улавливатели с роликами.

Шаг 3. Конец направляющей оборудуется роликом со специальными зажимами, после чего она закрывается с обеих сторон резиновыми заглушками. Расположение всех элементов тщательно измеряется, затем привариваются роликовые каретки.

Откатные ворота своими руками чертежи - инструкции!

Установка ворот

Откатные ворота своими руками чертежи - инструкции!

Зачистка сварочных швов

Видео — Откатные ворота

Автоматика

Обратите внимание! Автоматику можно устанавливать лишь в том случае, если ворота легко и без каких-либо скачков передвигаются.

Откатные ворота своими руками чертежи - инструкции!

Автоматика. Чертеж

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

Для монтажа понадобится следующее оборудование:

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Откатные ворота своими руками чертежи - инструкции!

Схема монтажа автоматики

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Откатные ворота своими руками чертежи - инструкции!

Ворота откатные

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

Обратите внимание! Довольно часто привод приходится поднимать на два-три сантиметра. В таком случае к «закладной» привариваются остатки профильной трубы, и уже на них крепится основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Откатные ворота своими руками чертежи - инструкции!

Структура ворот

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Обратите внимание! Один элемент подает световой сигнал, а другой принимает его. При наличии сигнала система функционирует нормально, но если на пути луча возникает какое-либо препятствие (машина, животное, ребенок и проч.), то полотно сразу же начинает двигаться назад.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Откатные ворота своими руками чертежи - инструкции!

Фурнитура для ворот. Сирена

Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Видео – Самодельные откатные ворота
