Котел на отработке своими руками — инструкция!
Для многих людей обогрев хозяйственных помещений является важной задачей. Не всегда есть возможность подключить гараж или сарай к стационарной отопительной системе, а использование электрических обогревателей может быть не экономичным. Одним из наиболее эффективных решений в такой ситуации является установка автономного котла. Если есть навыки работы со сварочным аппаратом, то сделать котел своими руками не сложно.
Котел на отработке своими руками
Отработка
Котел представляет собой две металлические емкости, соединенные трубой. В верхней части установлен дымоход, длина которого должна быть не меньше метра. Нижняя емкость предназначена для заливки отработки, там верхний слой масла нагревается и превращается в масляной пар. Поднимаясь, пар выходит в перфорированную трубу, смешивается с воздухом, достигает верхней емкости и сгорает. Продукты горения выходят через дымоход; таким образом, котел нагревает помещение, но не выделяет токсичных отходов.
Котлы отопления на отработанном масле
Котел без водяного контура может свободно обогревать гараж площадью около 40 кв. м. Что же касается изделий с водяным контуром, то они позволяют поддерживать комфортную температуру в достаточно больших помещениях даже в сильные морозы. Причем расход топлива составляет от 0,5 до 1 л в час, что дает возможность значительно сэкономить на энергоресурсах.
Насосная система отопления
Насосная система отопления. Циркуляционный насос
Котел на отработке можно сделать одноконтурным или двух контурным, в зависимости от потребностей владельца. Если использовать теплоноситель только для обогрева, нужен одноконтурный котел. Второй вариант позволяет обогревать помещение и получать горячую воду для бытовых целей, для этого в верхней емкости имеется встроенный теплообменник.
Видео — Вариант печи на отработке до подключения водяной рубашки
Принцип работы такого котла тоже довольно прост: из расходной емкости насос подает отработку в испарительную камеру, где она нагревается и превращается в пар. Пар поднимается в камеру сгорания, смешивается с воздухом и нагревает воду в контуре. Горячая вода поступает в трубы и батареи, обогревает помещение и возвращается обратно в котел.
Как показывает практика, котел на отработанном масле – это эффективное устройство для отопления, к тому же доступное по себестоимости
Как показывает практика, котел на отработанном масле – это эффективное устройство для отопления, к тому же доступное по себестоимости
Как показывает практика, котел на отработанном масле – это эффективное устройство для отопления, к тому же доступное по себестоимости
Инструменты и материалы
Чтобы самостоятельно изготовить котел, потребуется:
- листовая сталь толщиной от 4 мм;
- металлическая труба для воздуховода;
- 4отрезка арматуры сечением 8 или 10 мм;
- компрессор;
- насос;
- сварочное оборудование;
- расширительный бачок;
- болгарка;
- асбестовое полотно;
- полудюймовые углы, сгоны и тройники для горелки;
- стальные переходники;
- термостойкий герметик.
Котел может иметь любую форму, поэтому. Если нет листового материала нужной толщины, можно взять толстостенную трубу большого диаметра или баллон подходящего размера. Самая простая печь на отработке выполняется из трубы диаметром 50 см, трубы диаметром 20 см, двух круглых стальных пластин толщиной от 3 мм. Несмотря на простоту конструкции, такая печь отлично справляется с обогревом гаража стандартных размеров.
Изготовление котла на отработке
Котел на отработке
Сборка корпуса печи
Итак, работу начинают с подготовки материалов:
- трубу большого диаметра обрезают болгаркой так, чтобы получился цилиндр высотой около метра;
- из трубы меньшего диаметра вырезают цилиндр высотой 20 см;
- в одной из пластин делают отверстие диаметром 20 см, в другой пластине отверстие должно соответствовать диаметру дымохода;
- большой цилиндр закрывают с обеих сторон пластинами, обваривая их по кругу;
- снизу должна оказаться пластина с большим отверстием;
- приваривают по краям отверстия маленький цилиндр и закрывают его дно еще одной пластиной;
- снизу к корпусу крепят ножки из арматуры;
- просверливают вентиляционные отверстия в трубе.
Должен получиться цилиндрический корпус котла с небольшим резервуаром снизу. В нижней части корпуса вырезают болгаркой дверцу, а сверху устанавливают трубу дымохода. Чтобы зажечь котел, следует открыть дверцу, налить в резервуар отработанное масло и поднести горящую бумагу. Но это самый примитивный вариант печи, более часто встречаются изделия чуть более сложной конфигурации.
Стандартная печь на отработке имеет вид двух металлических коробов, расположенных друг над другом и соединенных перфорированной трубой. В нижнем корпусе вырезано отверстие для заливки масла с одной стороны, и установлена горизонтальная металлическая заслонка с другой. В верхней части второго корпуса вмонтирована труба дымохода. Оба варианта печи можно легко усовершенствоват
Монтаж горелки
В котле с водяным контуром должна быть установлена надежная горелка, которая обеспечит равномерное прогревание теплоносителя. Ее конструкция состоит из нескольких элементов, собрать которые можно самостоятельно. Форма горелки выбирается произвольно, главное условие – зона смешивания должна располагаться выше зоны горения, чтобы масло могло беспрепятственно стекать в резервуар.
Горелка для котла на отработке
Крышку горелки делают по размеру гнезда в котле, используя листовую сталь толщиной от 3 мм. Корпус горелки варят из полудюймовых углов, соединяя их специальными сгонами и тройниками. Дополнительно потребуются переходники на ½ штуцера с двух дюймов для подсоединения подачи отработанного масла. Резьбу предварительно промазывают термостойким герметиком и только потом закручивают.
Собранную горелку необходимо правильно установить. Для этого берут 2 стальные пластины большего и меньшего размера, асбестовое полотно, болты и гайки. Внутреннюю поверхность переходника, а также полудюймовые трубки закрывают асбестом. На трубках асбест можно закрепить стальной проволокой, а в переходнике его фиксируют с помощью силикатного герметика и укладывают в два слоя. Далее горелка вставляется в котел и подгоняется к установочному гнезду.
Стальную пластину меньшего размера вставляют в гнездо корпуса, а сверху закрывают ее 4-5 слоями асбеста. В другой пластине сверлят крепежные отверстия, укладывают ее на асбест и скручивают обе пластины болтами. Соединение должно быть максимально плотным, иначе в процессе эксплуатации элементы горелки могут деформироваться и сдвинуться в сторону. Поджиг котла производится с помощью свечи накаливания, которая используется в дизельных двигателях.
Установка корпуса и дымохода
Смонтированный котел с горелкой следует правильно установить. Поскольку корпус нагревается слишком сильно, рядом не должно быть воспламеняющихся поверхностей. Участок под котел выбирают в свободном углу помещения, вдали от рабочих столов и стеллажей. На полу лучше всего сделать бетонную стяжку или облицевать его плиткой. Нельзя ставить такую печь на доски, ламинат, фанеру и другие подобные покрытия. Прилегающие стены также должны быть из негорючих материалов.
Дымоход котла на отработке
Чтобы случайно не обжечься о раскаленный металл, после установки котла вокруг него можно поставить сваренный из уголка каркас. С одной стороны в каркасе оставляют проем, через который удобно производить доливку топлива. Обязательным условием для работы данного отопительного оборудования является хороший воздухообмен в помещении. Постоянный приток свежего воздуха обеспечивает бесперебойную работу открытой горелки и не дает скапливаться в помещении угарному газу.
Котел на отработке
Котел на отработке
После того, как корпус котла надежно установлен, приступают к монтажу дымохода. Рекомендуемая длина дымохода равняется 4 м, при этом желательно, чтобы отсутствовали горизонтальные участки. Чем ровнее и выше дымовая труба, тем лучше выходят продукты сгорания отработанного масла. В месте выхода трубы через потолочные перекрытия крепят специальный жаростойкий кожух. Чаще всего для этих целей используют несколько слоев асбестового полотна. Дымоотводящую трубу оснащают металлической заслонкой, которая обеспечивает регулировку тяги.
Подключение водяного контура
Сначала монтируют в помещении трубопровод и ставят батареи. Для трубопровода используется стальная труба диаметром 43 мм; трубы подсоединяют к радиаторам отопления и закрепляют вдоль стен по периметру. Теперь потребуется небольшая емкость с толстыми стенками для воды. Емкость устанавливают на котел, надежно фиксируют болтами или сваркой к корпусу. В верхней части емкости вырезают отверстие и вваривают трубу для подачи горячей воды в систему. В нижней части контура располагается еще одна труба, по которой остывшая вода возвращается в котел.

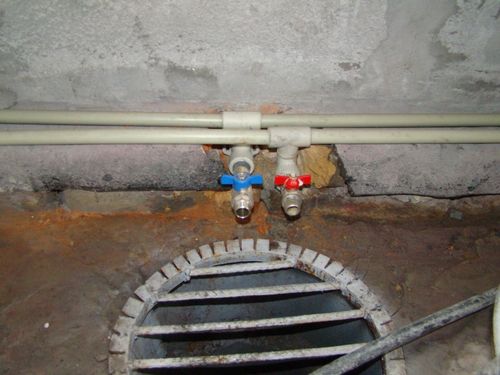

Монтаж трубопроводов отопления
Подключение батарей
Подключение батарей
Насос
Можно смонтировать котел немного иначе. Корпус котла изготавливают из отрезка большой трубы с толстыми стенками. Внутри располагают расширительный бачок и надежно его укрепляют. Далее берут стальную трубу диаметром 10 см и толщиной стенок 4 мм и просверливают в ее нижней части отверстия для воздуха. В бачке вырезают отверстие под трубу, вставляют ее и крепят так, чтобы перфорированный участок выходил из корпуса котла и присоединялся к емкости для отработки. Дно бачка герметично заваривают.
Котел на отработке
Котел на отработке
Труба дымохода
В нижней части корпуса вырезают заслонку, подключают с помощью шланга подачу масла из расходной емкости. Сбоку делают врезку под компрессор, подключают насос подачи топлива и циркуляционный насос. В завершение приваривают трубу, соединяющую расширительный бачок и трубы отопления.
Однотрубная система отопления

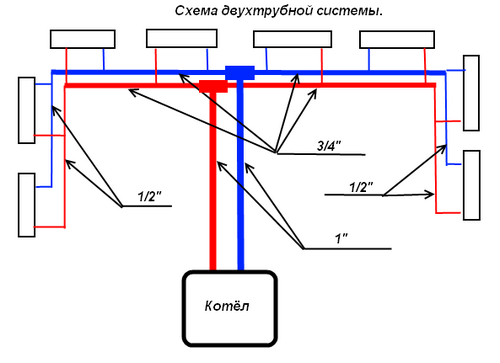

Схема двухтрубной системы отопления
