Натуральная керамическая черепица – инструкция по укладке и монтажу

Укладка керамической черепицы является предпочтительным выбором из-за высоких технических и эстетических характеристик материала и надежности, подтвержденной длительной эксплуатацией. Натуральная черепица, изготовленная из природных компонентов, обладает хорошей стойкостью к атмосферным воздействиям. Однако, имеются и недостатки, такие как высокая стоимость и тяжесть покрытия, а также трудоемкость укладки и точное соблюдение технологических правил.

Подготовительный этап и расчеты

Монтаж керамической черепицы можно условно разделить на два стандартных этапа. Первый из них заключается в тщательном предварительном расчете и доскональной подготовке, вторая часть работы является непосредственной укладкой.

Сколько нужно купить черепицы?

Банная кровля из натуральной черепицы может иметь один, два, четыре или более скатов, расположенных под разным углом. Монтируется черепица с перекрытием-нахлестом, размер которого зависит от крутизны крыши. Значение, полученное посредством вычитания из полной длины керамического элемента отрезка, требующегося для формирования перекрытия, является полезной длинной материала. Полезная ширина указывается изготовителем в технических документах.

Исходя из полученной в результате умножения этих «полезных» параметров площади, вычисляется количество штук, необходимых для обустройства одного метра кровли. Но лучше посчитать количество горизонтальных рядов и вертикальных аналогов, разделив соответствующие величины крыши на полезную ширину и длину. Все полученные результаты округляются в сторону увеличения с расчетом, что целые керамические детали нужно будет обрезать.

Рассчитали? Теперь к результату добавьте еще ряд черепицы, как положено при работе со строительной керамикой, на «бой» и обрезку. Не забудьте, используя те же значения, рассчитать количество доборных деталей для обустройства фронтонов и конька.

Расчет материала для гидроизоляции

Правильный монтаж натуральной черепицы на крыши с крутизной до 22º выполняется с обязательной укладкой гидроизоляционной прослойки. Рекомендовано использовать рулонный мембранный материал, настилаемый с нахлестами полотен по 10 см, с напусками по линиям фронтонных и скатных свесов по 15 см, с перехлестами через выступающие углы по 15-20 см. Количество материала рассчитывается посредством умножения общей площади скатов на 1,4.

Обратите внимание. Для обеспечения вентиляции гидроизоляционная мембрана укладывается с отступом от линии конька на 30 см. Конек нужно будет оснастить специальной изоляционной лентой.

Напуск нужно будет оставить в зоне прохода дымохода и в зоне примыканий стен, если баня пристроена к жилому зданию.

Расчеты стропильных ног и обрешетки

Приблизительный вес натуральной черепицы, приходящейся на 1 м² кровли, составляет 40 кг. Приплюсовать нужно еще и снеговую нагрузку, характерную для конкретного региона. Следовательно, стропильная система должна быть достаточно мощной. Но для ее сооружения необязательно использовать толстый брус, достаточно сократить шаг установки стропильных ног. Оптимальный выбор для стропильной ноги – брус с прямоугольным сечением с размерами сторон 75 и 150 мм, можно чуть больше и меньше. Монтировать фермы рекомендовано через 90 см, еще лучше через 60 см.

Для сооружения обрешетки купить нужно брус с размерами 50×50 мм, подойдет и прямоугольный аналог 40×60 мм.

Важно. Решетины, проложенные вдоль карнизов, должны быть шире рядовых элементов приблизительно на 15-20 мм. Это необходимо для формирования равномерной плоскости ската, ведь предыдущие элементы лежат внахлест.

Количество рядов обрешетки равно количеству горизонтальных рядов черепица плюс один ряд, проходящий вдоль карнизного свеса.

Сколько потребуется крепежа?

Для крепления нужны оцинкованные шурупы и специальные кляймеры. Фиксируют элементы керамического покрытия в зонах повышенной ветровой нагрузки. В обязательном порядке крепится нижний ряд, проходящий вдоль линии карниза, ряд вдоль фронтона и конька. Если монтаж кровли из натуральной черепицы выполняется на крутой крыше с уклоном более 50º, дополнительно в шахматном порядке фиксируются рядовые элементы. В таком варианте одна закрепленная черепица будет удерживать верхних и нижних «соседей».

Важный этап подготовки – проверка

Перед сооружением обрешетки под керамическое покрытие во избежание досадных ошибок и перекосов размеры обустраиваемой стропильной системы нужно измерить.

• На данном этапе можно скорректировать направление горизонтальных решетин, расположив их по веерному принципу. В таких ситуациях расстояния между решетинами увеличивают в сторону фронтона с большим размером.
• Отклонения в вертикальном направлении устраняются идентичным веерным методом, посредством формирования незначительного люфта элементов в необходимом направлении.

Начинают проверку с диагоналей по скатам. Если их размеры не совпадают, промерить нужно каждую из сторон скатного прямоугольника отдельно.

Укладка натуральной черепицы

Если кровельная керамика монтируется поверх гидроизоляционного подстила и утеплителя, крышу нужно будет обеспечить двумя вентиляционными зазорами. Первый зазор будет находиться между теплоизоляцией и гидроизоляционной мембраной, второй между ней же и покрытием. Так натуральная керамическая черепица, деревянные детали и утеплитель будут освобождаться от излишков влаги, благодаря чему будут долго служить.

• Первый вентиляционный зазор можно сформировать, как за счет установки обрешетки, так и за счет укладки вдоль конька обрезной доски с толщиной 5 см. Если в качестве гидроизоляционного материала будет использоваться диффузионная пленка, в формировании данного вентиляционного канала нет необходимости.
• Второй зазор для вентиляции обеспечивает установка контробрешетки.

Гидроизоляционным настилом покрывается вся площадь. Настилать полотна начинают снизу, продвигаясь в направлении конька. Укладывают в горизонтальном направлении с обязательным нахлестом и креплением полотен между собой степлером или скотчем. Зафиксировать настил нужно будет и по периметру с шагом 20 см.

Обратите внимание. Между решетинами настил должен слегка провисать. Приблизительно на 3 см. Благодаря провисанию скопившийся конденсат и влага будут стекать в своеобразные углубления, не задерживаясь на стройматериалах.

Далее производится монтаж обрешетки под черепицу согласно описанным выше расчетам. После устройства данного элемента кровельной конструкции еще раз проводятся контрольные замеры. Выверяется правильная установка обрешетки в плоскости. При выявлении отклонений более 5 мм производят выравнивание путем подкладки деревянных элементов под жерди.

Монтаж керамических элементов

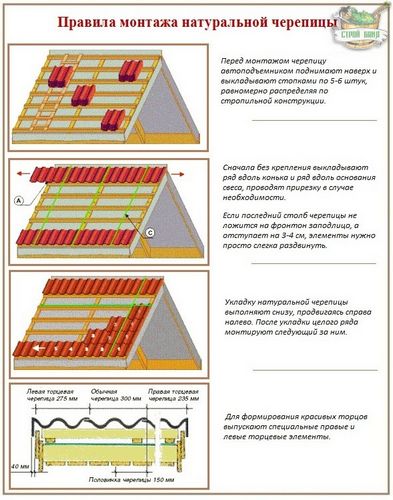

Для того чтобы укладка натуральной черепицы не повлекла разрушения стропильной системы из-за интенсивного перемещения по ней, весь требующийся материал поднимают на крышу сразу. Но ставить тяжелый ящик с черепицей на стропила нельзя, нужно разложить стопками по 5 или 6 штук, равномерно распределяя партии по кровле.

• Первым делом без фиксации выкладывают ряды вдоль конька и карниза. Если не получается уложить в ряд только целые детали, обрезку керамических элементов выполняют на земле шлифовальным инструментом с диском для резки камня.
• Через полученные в результате первоначальной раскладки направления красящей шнуркой отмечают линии предстоящей укладки вертикальных столбцов. Обязательно нужно наметить фронтонную линию и далее линии через каждые 3-5 вертикальных рядов.
• Разложенную черепицу крепят так, как указывает инструкция по монтажу натуральной черепицы, приложенная к продукции производителем. По правилам начинают с нижнего правого угла кровли, продвигаясь в ряду влево, затем вверх.
• Производится монтаж и крепление доборных деталей для конька и фронтонов. Перед монтажом фасонных элементов на конек устанавливается обрезная доска, расположенная ребром. Она не должна соприкасаться с коньковой черепицей. В точках пересечения фронтонной и коньковой деталей их нужно подогнать друг к другу путем обрезки.
• Обрезной доской подшиваются карнизы так, чтобы был обеспечен доступ воздуха в вентиляционные каналы.

Для безопасного перемещения по сооружаемой кровле нужно обеспечить себя страховочной привязью. Опытные строители рекомендуют устроить еще и черновую обрешетку.

Монтаж кровельной керамики – дело нелегкое. Желательно доверить его профессиональным исполнителям. Но даже в случае заказа укладки хозяину необходимо знать последовательность и цель строительных операций, чтобы своевременно выявить технологические нарушения.
