Бур своими руками: земляной, для столбов, скважин, чертежи, размеры
Во время строительства дома и благоустройства участка часто необходимо сделать круглые отверстия в земле. Это необходимо для установки столбов ограды, постройки беседок, установки арок и других легких хозяйственных сооружений. Более крупные и глубокие ямы также требуются для свайного фундамента. Эти ямы делаются моторизованным или ручным буром.
Конструкции и применение
Есть три основных конструкции земляных буров:
- Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.
Пример самодельного земляного садового бура
- Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.
Шнековый бур отличается навитыми спирально несколькими оборотами спирали

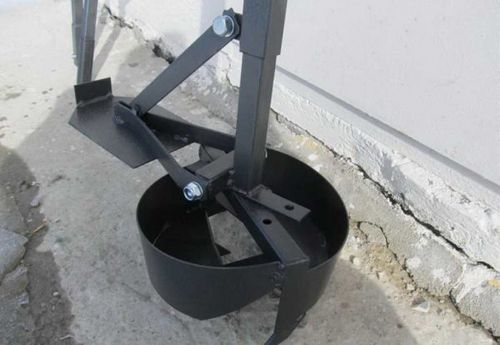

- Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.
Откидывающееся лезвие — особенности бура для свай ТИСЭ
Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.
Делаем садовый бур
Садовый бур — самая простая, но эффективная конструкция. Он состоит из:
- Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.
Бур для столбов может быть со сборной штангой
- Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.
- Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.
- Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.
Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.
Материалы
Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.
Ножи-лопасти делать можно из:
- листовой стали толщиной от 4 мм;
- пильного диска для болгарки подходящего диаметра.
Землебур с лопастями из пильного диска для болгарки
Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.
Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.
- Наконечник для земляного бура из полосы стали
- Пика — один из вариантов наконечника
- Комбинированный наконечник для измельчения пород
И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.
Ножи и способ из крепления
В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.
После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.
На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров
В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.
Листовая сталь
Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.
Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).
Ручной буроям с одним витком
Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.
Усиление ручного бура для бурения скважин в плотных грунтах
Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.
Из пильного диска
Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.
Диск распилен пополам
Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.
Модификации
В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.
Режущие лопасти можно расположить в несколько ярусов
Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.
Самодельный бур с землеприемником подойдет при установке столбов и свай
И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.
Шнековый бур
Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.
Так выглядит шнековый бур
Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.
В кольцах размечается сектор, вырезается
Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

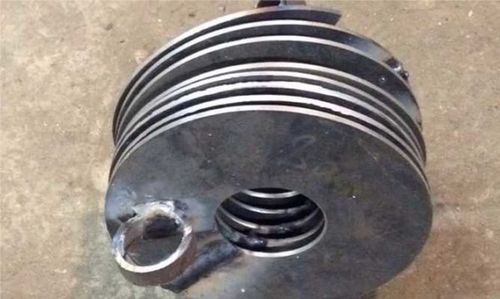

Получается большая такая пружина
Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.
Почти готово
Бур для свай ТИСЭ
В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.
Бур своими руками для свай ТИСЭ — один из вариантов
В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.
На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.
Более сложная конструкция
Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.
Вид снизу
Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.
Чертежи
Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.
Бур из лопаты
Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).
Бур из лопаты
Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.
Бур для мягких грунтов
Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.
Бур для мягких грунтов
На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.
Базовые чертежи шнекового и садового бура
Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.
Шнековый и садовый бур для земли разной плотности
Подробный чертеж в проекциях шнекового бура
Чертеж садового бура
