Инструмент электрика для домашнего мастера: ручной, измерительный

Если вы хотите самостоятельно заняться монтажом электропроводки, установкой и подключением розеток, вам понадобится целый набор инструментов, а также инструменты для измерений и электроинструменты, чтобы выполнить работу быстрее. Чтобы узнать, какие инструменты необходимы для домашнего мастера, продолжайте читать далее.

Ручной электроинструмент

Ручной инструмент электрика удобно держать в чемодане — специальном пластиковом кейсе с держателями,  переделанном дипломате или небольшом чемодане, могут использоваться сумки с большим количеством отделов, но они не так удобны.

Несколько примеров того, как может храниться инструмент электрика

Есть готовые наборы электромонтажника, но хорошего качества инструмент стоит дорого, выложить сразу довольно крупную сумму не всегда возможно. Потому многие предпочитают собирать его постепенно, покупая по мере необходимости отдельно, подбирая «под себя» рукоятки, вес, даже внешний вид. Что должно быть в сумке? Много разных вещей, но обычно имеются следующие инструменты и приспособления.

Отвертки

Без отверток домашнему электрику никак не обойтись. Нужны они плоские и крестовидные, причем разных размеров. Это может быть набор отверток разного размера и формы или одна рукоятка со сменными накладками. Но так как это ручной электроинструмент, ручка должна быть из диэлектрического материала, должна иметь упор для пальцев.

Отвертки для электромонтажных работ

Также фирменные отвертки имеют заизолированный металлический стержень, открытой остается только небольшой кусок металла. Это уменьшает при работе шанс сделать короткое замыкание. Такие отвертки — недешевое удовольствие, но можно изолировать обычную отвертку термоусадочной трубкой. Эффект ничуть не хуже.

Есть еще динамометрические отвертки. Дело в том, что при подключении в щитке тех же автоматов, при подключении проводов к клеммам отвертки, при подключении бытовой техники, требуется затягивать контакт с определенным усилием. Это усилие обычно прописывается в инструкции и выражается в нанометрах. Но так как обычной отверткой это усилие никак не измерить, просто стараются затянуть контакт посильнее. Но чтобы не гадать и не крутить наугад, и нужна динамометрическая отвертка.

Динамометрическая отвертка

Сделаны они в основном под биты, в ручке скрыт механизм, который позволяет создавать именно заданное усилие. Оно выставляется на шкале в верхней части рукоятки. Далее работаете ей как обычно, но при приложении силы больше заданной бита не крутиться, а проскакивает с характерным звуком. Так и получается, что контакт вы затянули с требуемым усилием. Что еще надо сказать, что чтобы закрутить под стандартное требование в 2 Нм — это надо ооочень прилично напрячься.

Рожковые ключи

Если электрикой собираетесь заниматься только  в квартире, то ключи могут и не понадобиться. Но если есть гараж или дача, то без них точно никак.

Набор рожковых ключей тоже должен быть в наборе электрика

Размеры могут понадобиться самые разные, но в основном — малые и средние. Нудны будут от 6 мм до 17-19 мм. Так как обычно этим инструментом работают при отключенном напряжении, он идет неизолированым.

Плоскогубцы, пассатижи, кусачки

Весь этот инструмент электрика должен иметь заизолированные ручки, причем изоляция должна выдерживать напряжение до 1000 В, о чем должно быть написано на ручках. Этими приспособлениями приходится иногда работать без снятия напряжения, потому требования к изоляции высокие. Пусть даже вы не профессиональный электрик. Поражение током имеет одинаковые последствия для всех. Потому тут лучше не экономить и купить инструмент с качественной изоляцией.

Какие инструменты нужны? Довольно большой перечень, но без некоторых можно обойтись:

• Пассатижи. Нужны при работе с одножильными проводниками. Они хорошо удерживают толстую проволоку.


  Пассатижи — для работы с мощными проводами

• Плоскогубцы или утики. Более миниатюрный инструмент электрика, с тонкими и длинными губками. Если губки просто длинные и тонкие — это пассатижи, но если они еще и расплющенные сверху — как у утки — это утики. Этот тип инструмента пригодится при пайке проводов, работе с многожильными проводами, могут пригодится и с одножильными, но небольшого диаметра.


  Более деликатный инструмент

• Кусачки или бокорезы. В пассатижах есть кусачки, но ими работать не всегда удобно — они расположены так, что подлезть ими в нужное место не всегда получается. Кусачки с острым лезвием при своих небольших размерах справляются даже с довольно солидными по диаметру проводами.


  Кусачки и бокорезы более удобны в работе

• Круглогубцы. Этот инструмент электрика относится к категории «излишеств». Без него вполне можно обойтись, но удобно крутить кольца на концах проводников при болтовом соединении. Но оно используется теперь крайне редко, так что этот тип инструмента — скорее экзотика.


  Круглогубцы имеют не самое широкое распространение

Это все ручные инструменты электрика общего назначения, но есть еще специальные.

Монтерский нож

Снять изоляцию с кабеля или провода — для этого потребуется нож электрика, который еще называют монтерским. Он бывает со съемным лезвием, которое еще выдвигается. Это усовершенствованная и более надежная вариация обойного ножа или ножа для бумаги.

Виды монтерских ножей

Второй вариант — с откидным лезвием. Работает по принципу перочинного ножа, но снова-таки имеет особенности — лезвие более широкое и толстое, на конце может быть крючок, которым удобно разрезать изоляцию кабелей.

По идее, монтерский нож тоже должен иметь ручку, которая выдерживает напряжение не менее 1000 В. Но им обычно работают со снятым напряжением, так что в данном случае требованием можно пренебречь.

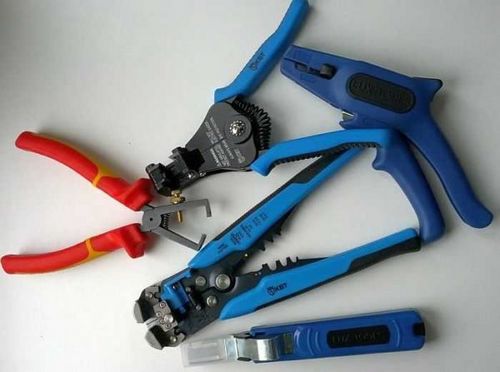

Стриппер — инструмент для снятия изоляции

При монтаже электропроводки, подключении бытовой техники необходимо снимать изоляцию. При наличии определенной сноровки можно обойтись бокорезами или кусачками, но пока вы научитесь делать это, изведете уйму провода. Кроме того, даже при наличии солидного опыта с тонкими или многожильными проводниками бокорезами работать сложно — часто повреждается жилы. Потому желательно иметь в чемодане электрика еще и инструмент для снятия изоляции или стриппер.

Не самый необходимый инструмент электрика, но иметь его желательно

Они есть самых разных конфигураций, которые имеют несколько отличающийся механизм работы, но они быстро удаляют изоляцию и оставляют в целостности провода.

Зубило и молоток

Без чего еще не обойтись при прокладке проводки, так это без зубила и молотка. Ведь проводка укладывается в основном скрытно, а для этого необходимо проделать штробы. Если объем работ небольшой, можно справится и ручным инструментом — зубилом с молотком, но лучше иметь под рукой хотя-бы перфоратор.

Дедовский способ, но надежный

Измерительные приборы

При любой неприятности с бытовой техникой или проблемах с проводкой необходимо производить измерения. Для этого в ваш чемодан электрика должен содержать мультиметр. Для простого определения наличия фазы потребуется индикаторная отвертка, а чтобы высчитать сечение проводника нужен будет штангенциркуль или микрометр. Это все необходимые приборы для измерений, которые должны быть в инструменте домашнего электрика.

В сумке с электроинструментами должны быть измерительные приборы

Мультиметр или тестер

Есть два вида электроизмерительных приборов бытового назначения — тестеры и мультиметры. В тестерах результаты измерений надо высчитывать по соответствующей шкале и отклонению стрелки, принимать во внимание делитель/множитель, который выставлен на момент измерений на переключателе. В общем, надо быть внимательным и считать, что не всегда просто. Потому, наверное, в чемодане электрика чаще встречаются мультиметры, которые на цифровом дисплее сразу выдают результат, да еще с единицами измерения.

Более популярны мултиметры — с ними проще снимать показания

На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало. Если говорить о более точных измерениях, такие отклонения вообще недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно. Есть приборы с классом 5 и выше, но их стоимость высока и для бытовых нужд она не столь важна.

Как проводить измерения мультиметром читайте тут.

Индикаторная отвертка

Второй необходимый инструмент — индикаторная отвертка. Это небольшой прибор, который стоит совсем немного, но которым очень удобно работать. Наличие фазового напряжения на проводнике проверяется простым прикосновением кончика отвертки к оголенному проводнику, токоведущей части или в розетку. Встроенный в ручку светодиод при этом зажигается.

Индикаторная отвертка должна быть в наборе электромонтажника

Это действительно очень нужный для электрика инструмент, которым можно мгновенно протестировать наличие опасного фазного напряжения перед началом работы.

Штангенциркуль или микрометр

Как ни странно, но этот инструмент тоже должен быть у домашнего электрика. Он пригодится при покупке кабеля или провода. Все дело в том, что реальное сечение проводников значительно отличается от заявленных производителем параметров. А так как от сечения провода зависит нагрузка, с которой он может работать, то такая разница может оказаться критической и привести к выходу проводки из строя и даже к пожару.

Штангенциркуль или микрометр необходимы для определения реального сечения провода

Потому перед покупкой любого кабеля или проводки стоит измерять диаметр провода, определить его сечение. И по этим данным принимать решение о том, стоит ли приобретать эту продукцию. О том, как определять сечение кабеля по диаметру читайте тут.

Электроинструмент

Наличие этой группы инструментов совсем не относится к обязательным, но значительно ускоряет самую неприятную работу — устройство штроб. Для этого подойдут самые разные инструменты с пильными дисками, но традиционно используется два: перфоратор с насадкой-лопаткой и штроборез. Перфоратор, вообще, вещь полезная и относительно недорогая, потому у многих он имеется. Вот с его помощью и можно относительно быстро проделывать канавки в стенах под укладку проводов — штробы.

Перфоратор — из разряда инструментов, которые облегчаю жизнь электрика

Есть еще одно устройство, которое способно быстро решить проблему с вырезанием отверстий под установку розеток и выключателей — это насадка «коронка» на тот же перфоратор или дрель.

Профессионалы имеют в арсенале штроборез. Это специализированный инструмент с двумя параллельными пильными дисками, которые выставляются на нужное расстояние, задавая ширину и глубину штробы. Эти устройства подключаются к промышленному пылесосу, так что при работе пыли летит минимум. Но ценник на эту технику высокий и просто для домашнего пользования покупать недешевое узкоспециальное оборудование вряд ли кто будет.

Это, пожалуй, весь необходимый инструмент электрика для домашнего применения. Нет, будет полезны еще многие инструменты — шуруповерт, чтобы быстрее закручивать контакты, степлер, чтобы быстро фиксировать провода и т.д. Но основной перечень мы назвали.
