Cхема подключения теплого пола: Инструкция по подключению + Видео!

В комнатах может быть установлен нагреваемый пол, который может базироваться на различных типах нагревательных элементов, таких как электрические или водяные. Однако, важным аспектом его монтажа является наличие системы управления, которая позволяет регулировать температуру нагревательных элементов с помощью электронного реле.

Схема подключения теплого электрического пола.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

• -механические, где желаемая температура нагрева выставляется механическим реостатом.
• -эВ таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Механический терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола.

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

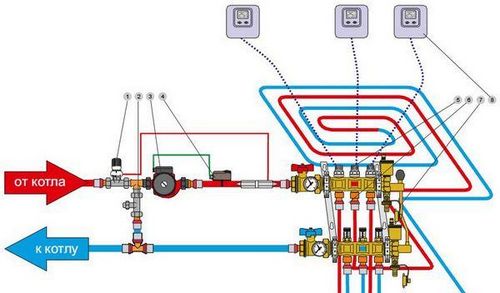

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

1. Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
2. Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
3. Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
4. Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
5. Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
6. Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
7. Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
8. Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Подключение коллектора

 Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

1. Насос, обеспечивающий циркуляцию теплоносителя.
2. Отопительные радиаторы,
3. Отопительный котел,
4. Бак с мембранной перегородкой.
5. Управляющее устройство,
6. Запорные краны.
