Дровокол гидравлический

С появлением компактных дровоколов на рынке, стало очевидно, что трудоемкую работу наколки дров для дома можно облегчить за счет электрического привода и колющей рейки. Из множества вариантов привода самым эффективным и надежным стал гидравлический дровокол, который способен развивать значительное усилие при достаточно небольших размерах.

Какой вариант самодельного дровокольного станка предпочесть

Наилучший самодельный дровокол тот, который будет надежным и способным работать без угрозы для жизни человека. Чтобы расколоть даже сосновую чурку, требуется статическое усилие не менее тонны, поэтому основные силовые элементы придется изготавливать из стального профиля – двутавра или швеллера.

В домашних условиях построить гидравлический дровокол своими руками возможно по одной из следующих схем:

На основе гидравлического насоса с распределительным устройством и гидроцилиндра небольшого трактора;
Используя обычный автомобильный домкрат.

Важно! Особенностью гидравлической схемы является относительная безопасность привода, даже при потере герметичности или разрушении силовых элементов угрозы для жизни оператора нет.

Практическая схема гидравлического дровокола

Главное отличие дровокола на основе домкрата и на основе гидравлического насоса состоит в подходе использования устройства. Домкратный вариант прост, дешев и надежен, ресурс его невелик, так что чаще всего такие дровоколы применяют в самых тяжелых случаях, когда чурку не удается расколоть обычным топором или колуном, а возиться и тратить целый день на одно полено нет никакого желания. Дровокол на основе гидропривода и насоса позволяет построить полноценный рабочий станок, позволяющий эксплуатировать устройство в течение значительного периода времени.

Дровокол из гидронасоса и линейного привода

Принцип работы и общая схема устройства доступнее всего изложены на видео:

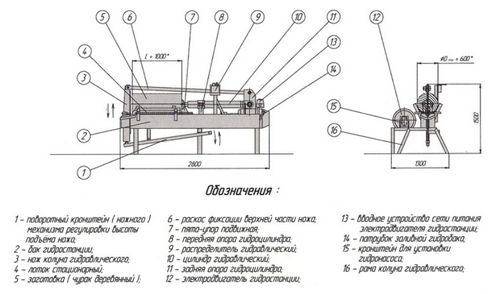

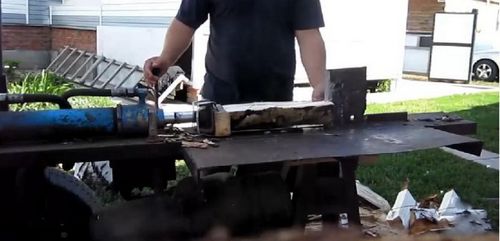

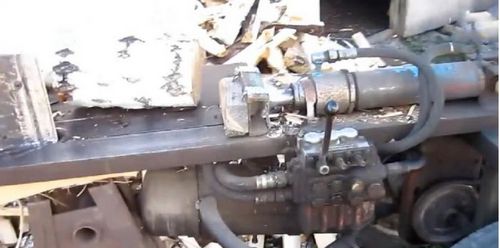

Общую компоновку гидравлического дровокола можно прочитать на приведенном чертеже и фото:

Дровокол состоит из следующих основных частей и агрегатов:

Станины, сваренной из двух сложенных швеллеров №180, длиной в 200 см. Жесткости и прочности такой станины достаточно, чтобы выдержать нагрузку от гидравлического привода до 5 тонн;
Гидронасоса НШ-32 управления и привода навесным оборудованием тракторной техники;
Масляного бака, емкостью в 30л гидравлической жидкости;
Гидропривода ковша трактора МТЗ-80;
Распределителя давления, с помощью которого выполняется управление работой привода и гидравлического насоса;
Электродвигателя или ДВС, мощностью не менее 2,5 кВт.

Проще всего сделать дровокол своими руками по чертежам, приведенным выше, действуя в следующем порядке.

На первом этапе изготавливается основа или станина дровокола. Два отрезка швеллера выравниваем в одной плоскости и крепим электросваркой к двум поперечным отрезкам металлопрофиля, привариваемым на концах станины. К поперечинам крепим вертикальные стойки – ноги станины.

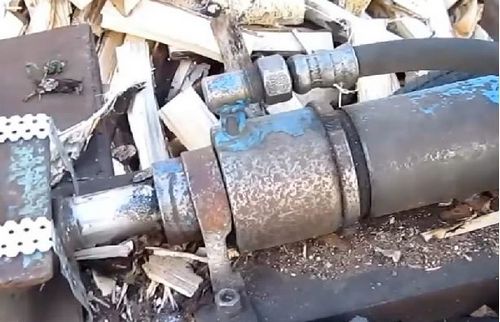

Рабочий стол станины размечаем и крепим корпус гидропривода от МТЗ-80. Чтобы не использовать сварку, наиболее удобным будет закрепить привод на швеллерах с помощью болтового соединения, как на фото. Это уменьшит риск повреждения агрегата при сварочных работах;
В нижней части станины необходимо приварить два крепления для масляного бака. Учитывая большой вес и размеры бака, удобнее всего располагать емкость под рабочим столом дровокола;
В непосредственной близости от масляного бака необходимо установить гидравлический насос - сердце дровокола. Длина патрубка от насоса к ресиверу должна быть наименьшей. К фланцу насоса крепим шкив ременной передачи от электромотора или двигателя внутреннего сгорания;

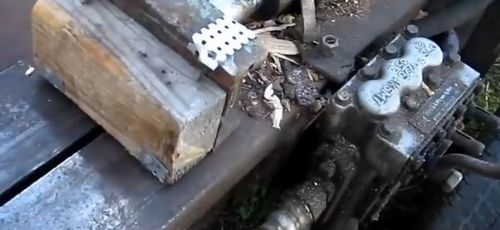

На передней кромке стола установим гидравлический распределитель давления;

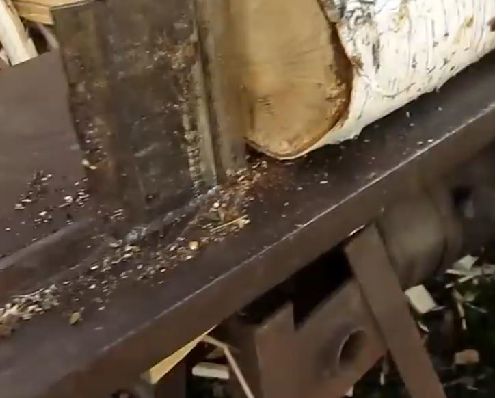

На левой стороне стола дровокола привариваем вертикальный Г- образный нож, изготовленный из закаленной стали толщиной 7-8 мм, фото. Режущую кромку лезвия необходимо срезать и заточить «болгаркой», так, чтобы угол кромки был не более 10^о.

Важно! Все гидравлические агрегаты должны соединяться штатными гибкими трубопроводами, контроль герметичности соединений необходимо проверять по инструкции контроля и обслуживания гидравлических систем высокого давления.

Вес агрегата оставляет не менее 180 кг, поэтому наиболее удобным будет установить гидравлический дровокол на прицепе, или на мост от легкового автомобиля, например, «Москвича» или «Волги».

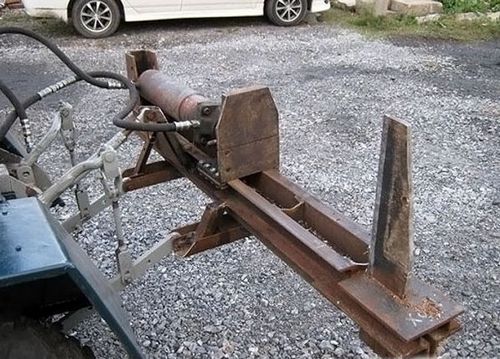

Можно придумать свой вариант компоновки агрегатов, сделать дровокол универсальным, работающим как в вертикальном, так и в горизонтальном положении. Но в этом случае потребуется отдельно сделать модуль насоса и масляного бака. Эти два агрегата не должны менять свое положение при горизонтальной или вертикальной установке станины дровокола. Это не всегда удобно, поэтому для мобильного варианта гидравлического дровокола проще всего использовать агрегаты, установленные на тракторе, а станина дровокольного станка используется в данном случае, как навесное оборудование, как на фото.

Дровокол из гидравлического домкрата

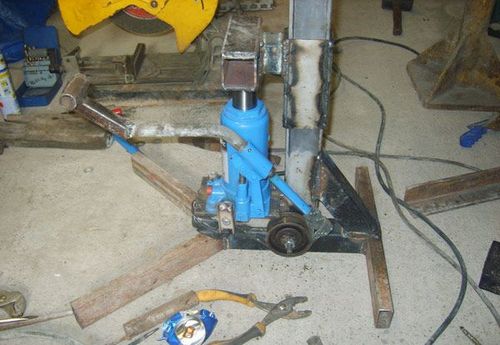

Более простой и надежной в работе может оказаться схема дровокола, изображенная на фото. В качестве основы такого приспособления используется автомобильный гидравлический домкрат. Такой агрегат без труда сможет развить усилие в 3-5 тонны, этого достаточно, чтобы легко расколоть чурку диаметром до 30 см.

Принцип работы такого гидравлического дровокола и эффективность прибора становится наглядным из видео:

Устройство легче и проще предыдущего варианта. Если дровокол из старых запчастей от трактора вам обойдется не менее чем в 15 тыс. рублей, то гидравлический домкрат и пара швеллеров будут стоить максимум пару-тройку тысяч рублей. Но при регулярном пользовании таким гидравлическим дровокольным станком потребуется комплект сменных манжет и резиновых уплотнений, так как максимальный ресурс работы китайского домкрата составляет от силы 300-400 подъемов.

В конструкции использовался бутылочный автомобильный вариант, но, в принципе, можно использовать любой, например, рихтовочный или железнодорожный агрегат. Последний вариант подойдет лучше всего. Переносной вариант развивает давление в 15 тонн, и даже при ежедневном использовании способен прослужить не менее 5-7 лет.

Заключение

Любые из приведенных гидравлических дровокольных станков при эксплуатации должны быть полностью исправными, не иметь следов подтекания жидкости, самопроизвольных срабатываний перепускных клапанов. На работу устройства подобные дефекты не влияют, но могут привести к травмированию при расколе тяжелых сортов древесины.
