Армирование пола по грунту: основные правила и нюансы

СП 31-105 - это единственный официальный документ, который содержит требования к бетонному полу на основе грунта. Он не предполагает использования армирования для стяжки. Он предполагает, что фундамент будет изготовлен без ошибок, здание будет построено на сухом непучинистом грунте или будет проведен комплекс работ для устранения вспучивания и уложен пристенный дренаж.

На практике технологии упрощаются и нарушаются индивидуальными застройщиками. Поэтому при изготовлении полов по грунту в пирог добавляется утеплитель и арматурный пояс.

Эксплуатационные особенности пола по грунту

В нормальных условиях при эксплуатации пола по грунту на него действуют нагрузки от веса мебели и жильцов. С учетом слоя подбетонки и уплотнения подстилающего слоя виброплитой вероятность просадки минимальная. В отапливаемом коттедже грунт под бетонной стяжкой промерзнуть не может, возникновение сил пучения невозможно в принципе.

Армирование конструкций из бетона производится с единственной целью – предотвратить разрушение от растягивающих нагрузок. В плите пола по грунту критические нагрузки могут возникнуть только у подошвы от неравномерного распределения мебели или строительства перегородок прямо на этой конструкции без отдельного фундамента.

Под перегородки должен сооружаться отдельный фундамент до заливки стяжки.

Армирование пола по грунту - это важный этап при строительстве, обеспечивающий прочность и долговечность конструкции. Основным материалом, применяемым для армирования, является бетон W6, известный своей высокой прочностью. При выполнении этой работы необходимо соблюдать основные правила и учесть нюансы, чтобы обеспечить надежность пола и избежать проблем в будущем.

Бетонные полы по грунту не относятся к категории фундаментов, на них запрещено опирать внутренние лестницы, тяжелые отопительные приборы и оборудование. Стяжку нельзя жестко связывать с элементами ростверков, цоколей и фундаментов, от вертикальных ограждающих конструкций она отделяется демпфером (лента или полосы утеплителя).

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

• если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

• если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Важно! Подбетонку армировать не нужно, так как она является жестким подстилающим слоем. Основным её назначением является обеспечение ровной поверхности для укладки гидроизоляции и ликвидации впитывания цементного молочка в нижние слои щебня и песка при заливке плавающей стяжки.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

• рекомендуемый защитный слой – 1,5 – 3 см;
• общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

• предотвращают усадку смеси при высыхании;
• позволяют снизить толщину стяжки;
• останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

• при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
• при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

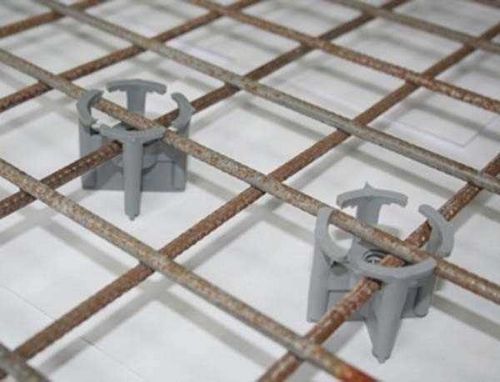

Обеспечение нижнего защитного слоя.

Важно! Запрещено применять в качестве прокладок щебень или обрезки металлопроката.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

• по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
• привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Хождение по сеткам при заливке

Основная проблема при укладке смеси для пола по грунту – возможный сдвиг сеток бетоном или обувью рабочих. Чтобы обеспечить абсолютную неподвижность карт, потребуется уложить прокладки под каждый третий угол ячеек решетки, что экономически не целесообразно.

Поэтому применяется несколько способов:

• изготовление «дорожек» – бетон засыпается от входной двери помещения к дальнему углу, распределяется под решеткой, позволяя ходить по ней без сдвига;


  Хождение по «дорожкам» из бетона.

• укладка и постепенная перестановка трапов – доски или щиты, укладываемые поверх сетки, увеличивающие поверхность опирания и равномерное распределение веса рабочего.


  Работа по выравниванию стяжки с передвигаемых настилов.

Важно! При монтаже маяков для заливки пола по грунту на быстротвердеющем растворе дополнительно связывают сетку и придают ей необходимую для свободного хождения жесткость.

Маяки для выравнивания стяжки плавающей.

Таким образом, армирование конструкции пола по грунту можно осуществить собственными силами с учетом вышеприведенных требований.
