Захват для сэндвич-панелей
На строительной площадке все больше преобладает механизированный способ сборки, блоки и сэндвич-панели низкой высоты используются для производства большинства элементов. Строительство с помощью панелей быстрое, но их материал требует осторожности в процессе загрузо-разгрузочных и такелажных работ.
Какой нужен захват для монтажа сэндвич панелей
В нехитром вопросе, как поднять сэндвич-панель и выполнить ее установку в точно определенном месте, к конструкции крепления или механическому захвату предъявляется несколько жестких требований:
- Прочность захвата должна гарантировать надежное удержание сэндвич-панели при кратковременных двойных перегрузках, которые часто возникают при излишне резком срабатывании кранового тросового тормоза;
- Захват должен обеспечивать удобство работы с подвешенной панелью, возможность разворачивать и выравнивать плиту в необходимом положении перед установкой;
- Скорость установки захвата на сэндвич панель должна быть максимальной и требовать участия максимум двух человек.
Простые и эффективные способы захвата сэндвич-панелей
Наиболее распространенными устройствами для захвата и монтажа считаются:
- Механические автозахваты, в которых фиксация «губок» зажима происходит под собственным весом сэндвич-панели, или даже блока панелей;
- Струбцинные или рычажные варианты захвата;
- Вакуумные системы захвата, самые дорогие, удобные и быстродействующие.
Толщина панели колеблется от 50 до 200мм, а значит, устройство должно иметь возможность быстро перенастраиваться на рабочий размер материала без использования дополнительной оснастки. Любые потери времени чреваты излишними финансовыми затратами.
Вакуумные системы захвата и монтажа сэндвич-панели
Например, по расчетам профильных специалистов, вакуумный захват монтажа сэндвич панелей при объеме работ в 10тыс панелей в месяц может сэкономить около 200 тыс. рублей.
Даже поверхностный взгляд на конструкцию современного захвата для сэндвича дает возможность оценить сложность устройства. Например, вакуумный захват для сэндвич-панелей, производства известной фирмы FEZER, позволяет выполнить фиксацию и подъем практически любой ровной поверхности. Благодаря распределенной форме пакета присосок устройство нечувствительно к боковому ветру, вращению или раскачиванию стеновой сэндвич-панели.
Основу конструкции составляет система присосок, распределительный вакуумный автомат и система управления. К достоинствам подобной системы относят распределенное усилие по большой поверхности присосок. Это позволяет минимально травмировать сэндвич-панель при захвате.
Агрегат устойчиво работает в любых погодных условиях, даже при низких температурах силиконовые вакуумные присоски не теряют своей функциональности. В некоторых случаях вакуумные фиксаторы совмещают с траверсой. Такие варианты проще и легче, но они позволяют работать только с вертикальным положением сэндвич-панели. Более простая конструкция предусматривает срабатывание вакуумного устройства с помощью приводного рычага. Поднимая и опуская рычаг, можно создавать вакуум и сбрасывать его без всякой электроники и плат управления. Эффективность его заметно ниже, но такой вариант обладает минимальным травмирующим воздействием на поверхность.
Вакуумные захваты представляют собой сложные устройства, требующие тщательной наладки и ежедневного обслуживания рабочего инструмента – присосок. В отличие от механических фиксаторов, сделать собственными руками вакуумный вариант крепления достаточно сложно.
Механические захваты для монтажа сэндвич-панелей
Проще и надежнее выполнять захват блока с помощью механических устройств, таких как струбцина и автозажим. В обоих случаях сэндвич-панель прочно удерживается двумя обрезиненными рабочими поверхностями инструментов.
В струбцине фиксация происходит путем заворачивания винтов или перемещения блокирующего рычага. Такие устройства обладают очень высоким контактным давлением, поэтому при неправильной регулировке могут деформировать панель или даже пробить поверхность. Усилие прижимной планки в струбцине подбирается по регулировочным отметкам и должно проверяться каждый раз при переходе на новую толщину. К преимуществам струбцин относят высокую надежность и большой ресурс работы. Такую конструкцию можно легко сделать самостоятельно при наличии сварочного аппарата, болгарки и винтовой пары.

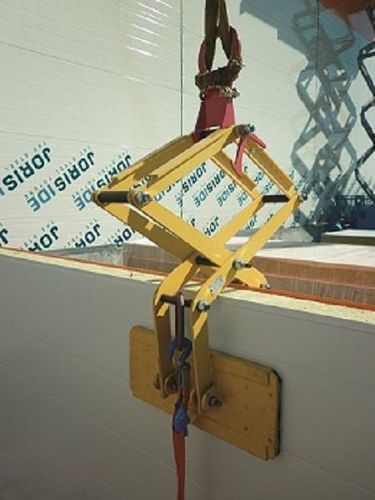

Более сложным считается автозахват или захватывающее устройство с механической автофиксацией. Первоначально подобные конструкции использовались для подъема стеновых бетонных панелей, каркасных панелей, пакетов листовых материалов. После небольшой модернизации такие устройства стали широко применять для подъема сэндвич-панелей.
Чаще всего механические фиксаторы размещаются в количестве трех-четырех штук на траверсе или горизонтальной балке. Это позволяет ускорить процесс крепления сэндвич-панели на захвате и упрощает монтажные работы непосредственно на стенах здания. К недостаткам такой системы относится возможность работы только с вертикальным расположением панели. Для проведения выгрузки сэндвичей из грузового транспорта длинную балку траверсы приходится заменять укороченным вариантом. Кроме того, система с автозахватом надежно работает только при большом весе груза, чтобы избежать выскальзывания, в некоторых случаях на панели одевают монтажные ремни или утяжелители.
Заключение
Сравнивая механические и вакуумные устройства, можно сделать вывод, что последний вариант наиболее удобен для использования при больших объемах работы. В противном случае вакуумные системы просто себя не окупят. Механику более выгодно использовать, если ежедневный объем поднимаемых сэндвич-панелей не превышает 50 единиц.
