Виброрейка для укладки бетона своими руками — как сделать?

Виброрейка для укладки бетона дает возможность создать покрытие, которое является максимально прочным и качественным. Но чтобы оно действительно имело высокие технические характеристики, необходимо залить его согласно существующей технологии. Правильно приготовить раствор и выставить опалубку это только половина дела, но не менее важно правильно и грамотно укладывать бетон.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение. Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

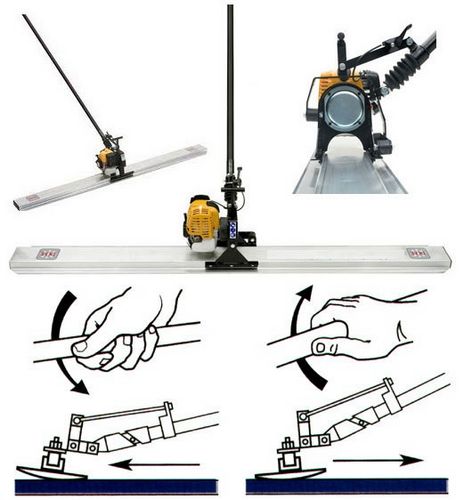

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Виброрейка для укладки бетона своими руками - как сделать?

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Виброрейка для укладки бетона своими руками - как сделать?

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.
