Устройство примыкания кровли к трубе

Эффективность кровельного пирога зависит от правильности примыкания кровли к трубе. Несоблюдение правил может привести к проникновению влаги через щели и разрушению элементов кровли. Существует несколько способов устройства примыкания кровли к трубе.

Особенности создания примыкания

Выбор определенного варианта зависит от того, какие изделия используются во время отделки. Также учитывается форма дымохода, его расположение и материал, из которого он изготовлен. Часто используются готовые конструкции для защиты примыканий от осадков.

Проще всего производить гидроизоляцию дымохода, который установлен в самой высокой точке кровли. Это обусловлено тем, что снег не скапливается за трубой и влага не может проникнуть под кровлю. Но многие владельцы загородных домов устанавливают трубу немного ниже конька. Это связано с тем, что при создании традиционно двускатной крыши такой вариант более удобен.

Дымоходы прямоугольной формы могут устанавливаться между стропилами или с прерыванием конькового бруса при создании стропильной системы наслонного типа. В таком случае требуется установка дополнительных укрепляющих элементов крыши.

Также достаточно легко гидроизолировать примыкание трубы к кровле в случае, если она находится на небольшом расстоянии от конька. Сложнее всего произвести гидроизоляцию в случае, когда дымоход располагается в нижней части ската. В таких случаях требуется установка специальной скатной конструкции.

Трубу не стоит устанавливать на пересечении с ендовой, так как это значительно усложняет герметизацию стыков.

Расположение примыкания

Согласно строительным нормативам обустройства дымоходов может производиться в нескольких местах кровли. Во время выведения трубы стоит учитывать следующие параметры:

1. Дымоход должен устанавливаться таким образом, чтобы он возвышался над коньком не менее, чем на 50 см, если этот элемент конструкции располагается не дальше 150 см от конька.
2. Если же труба выводится на расстоянии в пределах от 150 до 300 см от конька, она может находиться с ним на одной высоте.
3. В случае, когда труба располагается дальше, чем на 300 см, он располагается в уровень с коньком или же ниже его. Но при этом нельзя производить монтаж ниже линии, проведенной относительно горизонта под углом 10 градусов.

Все остальные правила насчет расположения дымохода не являются регламентированными, поэтому во время проведения работ следует полагаться на опыт профессиональных строителей. Чтобы правильно расположить все элементы кровли, защищающие примыкание от влаги, необходимо посмотреть на различные фото, изображающие установку «фартука».

Многие владельцы домов, которые занимались строительством самостоятельно, рекомендуют производить выведение трубы как можно ближе к коньку. Это связано с несколькими причинами:

• в таком месте легко организовать примыкание;
• благодаря тому, что скат над трубой является небольшим, там не образуется большое количество снега.

После определения наиболее оптимального места, в котором следует расположить трубу, необходимо узнать, как закрепить покрытие, чтобы оно надежно защищало стыки.

Как произвести герметизацию трубы

Сложнее всего организовать примыкание в случае, когда кровля состоит из нескольких слоев гидро- и пароизоляторов. Надежнее всего должен быть защищен утеплитель, так как при воздействии влаги он теряет свои свойства.

Во время проведения работ необходимо учитывать строительные норма, согласно которым нужно свести к минимуму риск возгорания. Для этого кровельный пирог должен располагаться на расстоянии не менее 15 см от дымохода. Для обеспечения защиты кровли и предотвращения возгорания материалов вокруг нее создается защитный короб, который может быть сделан из стропильных ног по сторонам от трубы или путем закрепления поперечных балок на стропилах.

После проведения таких работ труба ограничивается деревянным коробом. Для того, чтобы защитить кровельный пирог, необходимо внутреннее пространство заполнить материалом, который не деформируется по действием высокой температуры. В большинстве случаев используется базальтовая вата. Этот материал не подвержен воздействию влаги и при этом позволяет укладывать гидроизоляцию вокруг трубы.

Примыкание гидроизолирующих и пароизолирующих материалов к трубе осуществляется стандартным методом:

• сначала полотна нарезают в форме конверта
• после этого их края доводятся к поперечным балкам
• фиксация материала происходит при помощи скоб или гвоздей
• пароизоляция закрепляется основанием каркаса, который необходим для закрепления отделки чердачного помещения.

В точках, где кровля примыкает к стенам короба, необходимо защитить утеплитель от действия влаги. Для этого используется специальная лента или клей. В случае, если внешние стенки дымохода не нагреваются выше 60 градусов, можно подводить кровельный пирог вплотную. Но перед началом работ необходимо убедиться, что температура не является более высокой. Если труба будет нагреваться сильнее, это может привести к деформации кровли и появлению протечек.

Перед изоляцией трубы нужно создать дренажный желоб по гидроизоляционной пленке. Это необходимо для отвода влаги, которая будет попадать под кровельный материал.

Дымоход и отделочный материал крыши

Перед началом проведения работ по гидроизоляции примыкания трубы к кровле необходимо учесть, что выбор определенного варианта зависит от формы дымохода.  Также учитывается и вид материала, используемого для отделки крыши.

Выводя дымоход через кровельную систему, необходимо организовать эффективный сток воды, скатывающейся как по кровле, так и по стенкам трубы. Если труба выполнена из бетона или кирпича, а сечение является круглым, гидроизоляция выполняется материалами, продающиеся в комплекте с отделочным. Например, многие кровельные материалы продаются с клеящей лентой. Ее необходимо зафиксировать на трубе металлической планкой. Чтобы полностью защитить стык фартука с трубой, необходимо использовать герметик.

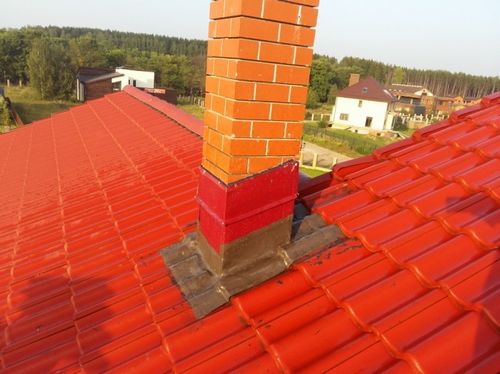

При использовании мягкой кровли примыкание создается подобным образом, но вместо пленки применяется ендовый ковер или же ряд черепицы, который заводится на стенки трубы. При гидроизоляции кровли из металлочерепицы происходит создание фартука из металлических листов. При этом стоит учитывать, что данные материалы должны иметь такой же оттенок, как и остальная кровля.

Стоит отметить, что если ширина дымохода больше 80 см, то со стороны конька нужно сделать разуклонку. Это необходимо для более эффективного отвода влаги и снега от примыкания дымохода. Создается разуклонка из того же материала, что и основная кровля. Если такие работы не будут произведены, даже эффективно герметизированные стыки могут начать протекать из-за большого количества влаги.

Так как широкая труба может быть причиной плохой вентиляции утеплителя, необходимо установить дополнительные отверстия, необходимые для вентилирования кровли. Перед проведением работ необходимо оштукатурить поверхность дымохода. Если такие действия осуществлять после гидроизоляции примыкания, можно повредить кровельный материал.

Стоит отметить, что многие круглые дымоходы уже имеют утеплитель, поэтому их установка производится с использованием готовых фартуков из металла. Именно поэтому такие изделия и выбираются многими владельцами загородных домов, которые выполняют все работы собственными руками.
