Устройство кухонного смесителя: виды и конструктивные отличия

Иногда возникает необходимость знать устройство кухонного смесителя, например, при выборе, монтаже или ремонте. Эти знания являются базовыми при обслуживании сантехнического оборудования. Чтобы успешно выполнять эти операции, нужно понимать различные виды смесителей, их классификацию, строение, принцип работы и особенности.

Из чего сделаны смесители и какие они бывают

Название «смеситель» прямо указывает на основную функцию этого сантехнического оборудования – смешивание воды. Прибор подключают к трубам холодного и горячего водоснабжения, а его задача – подавать воду в нужной пропорции.

Регулировка осуществляется пользователем вручную. Помимо коррекции температуры, смеситель настраивает и напор водной струи.

Смеситель — устройство, совмещающее в едином корпусе два крана, подсоединяемые отдельными патрубками к трубопроводам ХВС и ГВС

Какие материалы используют в производстве

Современный смеситель для кухни может быть изготовлен из следующих материалов:

• металлических сплавов (бронза, латунь, силумин);
• полимеров;
• керамики.

Металлический смеситель – самый популярный вариант для использования на кухне. Латунь и бронза не окисляются и не корродируют от регулярного контакта с водой. Кроме того, эти материалы химически нейтральны, а значит, отложения минеральных солей на их поверхности не возникают. Широкое распространение сантехнические устройства из металла получили благодаря хорошим эксплуатационным характеристикам и своей долговечности.

Глянцевое покрытие скрывает желтый металл – это и есть латунь, сплав цинка и меди с высокими характеристиками устойчивости к коррозии

Смесители из силумина – сплава алюминия и кремния – считаются менее надежными. Как правило, из этого материала изготавливают недорогие модели китайского или турецкого производства. Ввиду невысокой себестоимости этот сплав стал очень популярным на рынке сантехнических изделий.

Краны из полимеров дешевле и проще в изготовлении, чем металлические модели. Они также не реагируют с водой и не страдают от ее минерального состава. Кроме того, низкая теплопроводность пластика делает возможность применять его при относительно высоких температурах воды.

Главный недостаток этого материала – недолговечность, поэтому полимеры реже используют для изготовления ответственных деталей смесителя, применяя их в основном для производства маховиков и регулирующего рычага.

Керамика – проверенный временем материал, который сейчас успешно применяют для изготовления смесителей. В современных кранах используют металлические сплавы, например, металлокерамику. Что касается их химических свойств, то никаких проявлений коррозии или солевых отложений вы не увидите, однако физические характеристики имеют ряд недостатков.

Белый керамический смеситель на кухне хорошо вписывается в холодный скандинавский интерьер, сочетается с облицовкой фасада кухни и стеклянным «фартуком»

Сделать смеситель полностью из керамики очень сложно, поэтому ее используют в комплексе с другими материалами, в частности, с латунью. Керамика хрупкая, и металлокерамический элемент может треснуть не только от механического воздействия, но и от элементарного резкого перепада температур.

Виды покрытия – защита и эстетическая сторона

Материалы, из которых изготавливают основные конструктивные элементы смесителя, влияют на его работу, а привлекательный внешний вид и защита корпуса обеспечены покрытием.

Современные производители покрывают кухонное сантехническое оборудование такими способами:

• PVD;
• хром;
• бронза;
• никель;
• эмаль;
• порошковая краска.

Самый престижный и дорогой вариант – PVD – вакуумное напыление. Этот тип покрытия гарантирует долгий срок службы даже в самых экстремальных условиях эксплуатации. Прочность PVD сопоставима с прочностью сапфира, поэтому в бытовых условиях никакие царапины или потертости смесителю не страшны.

Если производитель именует покрытие сантехнического оборудования матовым или обозначает его как «нержавеющая сталь», скорей всего использовалось никелирование, а на фото — напыление позолотой

Покрытие порошковой краской – тоже долговечный, эстетичный и дорогостоящий вариант. Применяется в отделке смесителей премиум класса. Благодаря обработке высокой температурой (около 180 градусов), краска очень прочно закрепляется на изделии.

Самый распространенный вид покрытия кухонных смесителей – хромирование. Хром – недорогой и очень эффективный металл для защиты корпуса крана, который выглядит весьма привлекательно. Хромированные изделия могут быть глянцевыми или матовыми. Единственное условие – достаточная толщина покрытия. Слой хрома меньше 6 микрон очень скоро истирается и выглядит не эстетично.

Классификация смесителей по типу конструкции

Выделяют две основные разновидности кухонных смесителей:

• двухвентильные;
• однорычажные.

Они кардинально отличаются строением и принципом действия. Разницу можно понять, прочитав название. Двухвентильный кран имеет два маховика (вентиля) для регулировки напора и пропорций воды, а в однорычажном обе функции выполняет один переключатель – рычаг.

Помимо вышеперечисленных традиционных вариантов кухонных смесителей набирают популярность сенсорные краны, которые подают воду автоматически, если к ним поднести ладони. Выбирая между этими вариантами, нужно изначально знать, как они устроены.

Строение двухвентильной модели

Двухвентильный смеситель, по большому счету, представляет собой два отдельных крана, объединенных в одном корпусе и оснащенных одним изливом. Горячая и холодная вода регулируются независимо друг от друга. Главный недостаток такой конструкции – каждый раз приходится заново настраивать положение маховиков для получения воды нужной температуры.

Одна из самых распространенных моделей двухвентильных кранов – смеситель-елочка для кухни с высоким изливом (для ванной предпочтительнее низкий излив)

Конструкция двухвентильного смесителя выглядит следующим образом:

• вентильные головки (кран-буксы);
• вентили;
• корпус;
• излив;
• аэратор.

Корпус устанавливается в отверстие, проделанное в кухонной мойке, а в месте соединения укладывают резиновую или пластиковую уплотнительную прокладку для герметизации. Устройство кухонного двухвентильного смесителя зависит от того, какой вид запорных элементов (кран-букс) используется.

Если механизм вентильной головки, запирающий и регулирующий поток воды, включает керамические диски, то его не стоит устанавливать в водопроводы без сетчатых фильтров. При попадании в зазор между дисками песчинок устройство заклинит, его придется часто разбирать и прочищать

На данный момент в быту применяется два варианта устройства «органов управления» такого смесителя:

• с притертыми керамическими дисками, поворачивающимися друг относительно друга в пределах ограниченного сегмента;
• с вентильными головками, совершающими вращательно-поступательные или возвратно-поступательные движения.

От типа и строения кран-буксы зависит простота и удобство использования крана, а также срок его службы.

Протечки воды через вентильную головку первого варианта происходят из-за прохудившегося уплотнительного кольца (6), во втором варианте чаще всего истирается прокладка клапана (12)

Устранить протечки вентильных вариантов без особых затруднений можно собственноручно. Преобладающее число подобных поломок происходит из-за прохудившихся резиновых уплотнитель, которые нужно просто заменить.

Конструкцию вентильного настольного смесителя можно условно разделить на две части: первая находится над мойкой, вторая располагается под ней. Большинство поломок верхней части происходит из-за нарушения или неграмотной установки уплотнений (+)

В нижней части вентильного смесительного устройства в основном выпадает штифт из штока, из-за чего происходит переток воды из горячего патрубка в холодный и наоборот.

Строение кран-буксы на основе металлокерамики

Вентильная головка с керамическими дисками в качестве запорного механизма подает/блокирует поток воды в зависимости от положения отверстий в этих пластинах. Когда они совмещаются – вода поступает. Чем больше площадь соприкосновения, тем больше поток воды. Чтобы выключить воду, вентиль нужно повернуть так, чтобы отверстия не совпадали между собой.

Чтобы представить себе, как работает кран-букса металлокерамического типа, посмотрите на ее конструкцию. Строение кран-буксы выглядит так:

• корпус;
• шток;
• фиксатор штока;
• поворотник;
• верхняя пластина;
• нижняя пластина;
• эластичная прокладка.

В латунный корпус вставлен шток посредством фиксатора. Если все сделано правильно, в момент фиксации вы услышите характерный щелчок. На шток надевают вентиль. За передачу крутящего момента с вентиля на пластины отвечает поворотник. Поворотник тоже может быть металлическим, но часто на этой детали производитель экономит и она изготавливается из пластика. Само собой, металлические модели надежнее и прочнее.

Внешне кран-буксы такого типа отличаются по цвету. С синим кольцом ставят на вентиль с холодной водой, а с красным — с горячей

Резиновая или пластиковая прокладка находится в месте соединения кран-буксы и корпуса смесителя. Если она повреждается или плохо прилегает, из-под вентиля начинает течь вода. Функция прокладки – надежное прилегание корпуса кран-буксы и корпуса смесителя.

Строение резьбовой кран-буксы с эластичными прокладками

Резьбовая кран-букса работает по другому принципу. Конструкция ее следующая:

• шток;
• штуцер;
• вентиль;
• резиновая прокладка;
• корпус.

Принцип действия такой модели вентильной головки заключается в том, чтобы во время вращения вентиля прокладка прижималась или отжималась, соответственно, закрывая или открывая клапан. За поступательное движение штока, на котором находится прокладка, отвечает штуцер с резьбой на конце.

Это самая простая для понимая конструкция, благодаря чему с ее ремонтом можно справиться в большинстве случаев самостоятельно

Основное преимущество такой модели – простая замена резиновой прокладки в случае ее износа. Но и главный недостаток – необходимость производить эту операцию гораздо чаще, чем хотелось бы. Кроме того, для пользования смесителем с такими кран-буксами, придется поворачивать вентиль на несколько оборотов, что усложняет процесс регулировки температуры воды.

Устройство однорычажного смесителя

Однорычажный смеситель – более современный и практичный вариант для кухни. Основные преимущества такой модели:

• простота эксплуатации – можно настраивать одной рукой;
• скорость регулировки температуры и напора – существенно сказывается на показаниях водомеров;

Смеситель «запоминает» положение ручки для комфортной температуры.

Для понимания принципа действия смесителя с одной рукояткой, нужно разобраться в его устройстве.

Из каких элементов состоит однорычажный смеситель

Устройство однорычажного смесителя для кухни:

• корпус;
• рычаг-переключатель;
• излив;
• картридж;
• аэратор.

Стандартные смесители такого типа смешивают воду путем поворота ручки-переключателя в горизонтальной плоскости, а напор воды – движением в вертикальной плоскости. Аэратор обеспечивает хороший напор воды на выходе, благодаря смешиванию водной струи с воздухом.

Схема крана в разобранном виде, на которой можно увидеть все мельчайшие детали, включая шарик, прокладки и пружины

Основной функциональный элемент – картридж, который является аналогом кран-буксы. В пластиковый корпус помещают запорный механизм шарового или дискового типа.

Конструкция шарового запорного элемента

В основе картриджа шарового типа лежит металлическая полая сфера с тремя отверстиями. Два из них служат для входа воды (холодной и горячей), а третье – для выхода воды нужной температуры. Шар соединяется непосредственно с рукояткой и меняет свое положение вместе с ней.

Вот так выглядит главное действующее лицо – гладкий шарик из нержавейки со специальными отверстиями для воды и элементами крепежа

При повороте отверстия на шаре могут в той или иной степени совпадать с отверстиями картриджа. Таким образом регулируется и напор, и температура воды на кухне. Смесители такого типа сейчас встречаются реже. Это обусловлено сложностью производства таких моделей, их дороговизной и частым выходом из строя.

Как работает дисковый картридж

Принцип дискового керамического картриджа для рычажного смесителя такой же, как у керамической кран-буксы в двухвентильном варианте. Основа – две керамические пластины, одна из которых подвижна и поворачивается с изменением положения рычага.

Картридж с керамическими дисками выглядит как единая система, все его внутренние элементы скрыты под пластиковым корпусом цилиндрической формы

Если отверстия на верхнем и нижнем дисках совпадают, вода поступает в излив, если нет – перекрывается.

Основа картриджа – белые керамические диски, отличающиеся идеальной шлифовкой поверхности для обеспечения максимальной степени прилегания

Такие картриджи с применением металлокерамики используются в однорычажных смесителях на кухнях чаще всего.

Автоматический смеситель – бесконтактное использование

Если в основе работы однорычажного или двухвентильного смесителя лежит чистой воды механика, то автоматический кран работает благодаря электронике. Устройство его гораздо сложнее:

• корпус;
• датчик;
• термостат;
• мембрана на пружине;
• соленоид с фиксатором;
• экранирующая катушка;
• сердечник на пружине;
• материал-уплотнитель.

Соленоид представляет собой катушку индуктивности. Мембрана, перекрывающая поток воды, расположена на конце сердечника. Когда срабатывает датчик, на соленоид поступает напряжение, катушка поднимает сердечник, он втягивается в полость соленоида, поднимая таким образом мембрану и открывая путь воде. При остановке подачи питания происходит обратное: сердечник опускается и мембрана возвращается в исходное положение.

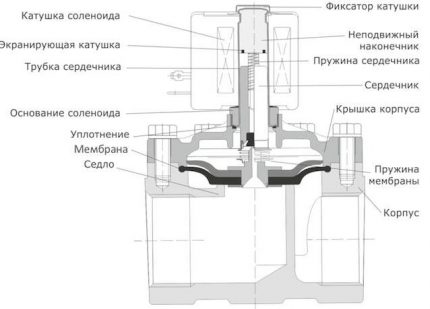

На схеме можно легко рассмотреть, как соединяются между собой основные составляющие: катушки, наконечник, сердечник, соленоид, мембрана, корпус

Автоматический смеситель требует наличия элемента питания. Можно использовать подключение к эклектической сети, преобразовывая ток через трансформатор, но это лишние сложности при установке. Чаще применяют батарейки или аккумуляторы. Автоматика на кухне – хорошая идея. Во время готовки приходится часто пачкать руки, например, при работе с тестом. Включение воды без контакта с вентилем поможет поддерживать кухню в чистоте.

Автоматический кухонный смеситель с сенсорным управлением не оборудован привычными рычагами и вентилями. Выбор напора струи и температуры производится легким прикосновением к правой/левой стороне корпуса. Кроме сенсорных есть модели с механическим миниатюрным регулятором

Дополнительный функционал и особенности

Помимо конструктивных отличий, смесители для кухни могут быть совершенно разных моделей. Они должны обладать рядом конструктивных особенностей, которые делают этот кран идеально подходящим именно для кухни, а именно:

• высокий излив;
• возможность поворота;
• направление струи в центр мойки;
• выдвижной шланг.

Высокий излив будет очень кстати на кухне, так как часто возникает необходимость набрать воду в высокую емкость, например, ведро или кувшин. Еще одно условие – вода поступает в центр мойки. Это удобно для мытья посуды. Задачи на кухне могут быть самыми разными, поэтому было бы неплохо, если бы излив смесителя можно было поворачивать.

Хороший смеситель может быть оборудован диспенсером для жидкого мыла или моющего средства, аэратором, гибким шлангом или другим устройством, расширяющим функционал

Наличие выдвижного шланга в конструкции смесителя для кухни сделает кран более практичным и мобильным. С таким новшеством можно без проблем набрать ведро воды, которое стоит на полу или вымыть крупногабаритную посуду со всех сторон.

Без выдвижного излива не обходится ни один профессиональный кухонный кран. На фото — динамическая лейка с расширенной рабочей зоной

Некоторые смесители оснащены дополнительным функционалом, например, возможностью переключения прямой струи в капельный режим или наличием дополнительного выхода для подачи фильтрованной воды.

Как разобрать смеситель на кухне

На самом деле, внутреннее строение смесителя вам навряд ли понадобится до тех пор, пока ваш кран не выйдет из строя. Тогда возникает срочная необходимость разбирать его и искать поломку. А если подготовиться заранее и изучить алгоритм разборки смесителя еще до возникновения неисправности, можно сэкономить время и нервы, будучи готовым к непредвиденным ситуациям.

Разборка однорычажного смесителя

Для того чтобы разобрать однорычажный смеситель и добраться до его устройства, необходимо следовать этой простой инструкции. Сначала отключить водоснабжение – перекрыть воду. Чтобы раскрутить корпус смесителя, нужно вынуть декоративную заглушку (часто имеет вид круглой вставки красно-синего цвета).

Декоративная пластиковая вставка скрывает неэстетичный винт. Некоторые детали смесителя специально делают съемными, обеспечить доступ к главным действующим частям во время ремонта

За заглушкой вы увидите винт, соединяющий рычаг и шток. Его нужно выкрутить при помощи отвертки. После этого можно снимать ручку-регулятор. Следующий шаг – открутить стопорное кольцо. Для этого нужно воспользоваться разводным или газовым ключом.

Если гайка не откручивается, можно аккуратно постучать по ключу молотком в направлении движения, это должно помочь

Теперь у вас есть доступ к картриджу, его можно достать и при необходимости заменить.

Осуществив диагностику или ремонт или замену, нужно выполнить все шаги в обратном порядке. В сантехнике важно не «перетягивать» резьбовые соединения, но «гулять» они тоже не должны.

Ремонт смесителя с двумя вентилями

Двухвентильный смеситель разбирается по такой схеме:

1. Как и в первом случае, отключите воду.
2. Снимите заглушку с вентиля, которая закрывает винт. Открутите его и снимите маховик, нуждающийся в ремонте, или оба.
3. Под вентилем вы увидите гайку, которая фиксирует кран-буксу. При помощи гаечного ключа ее нужно открутить.
4. Получив доступ к кран-буксе, ее можно извлечь и осмотреть визуально. Особое внимание уделяют уплотнению, если имеет место повреждение, деформация прокладки, ее нужно в обязательном порядке заменить.

Когда осмотр завершен, все детали собираются воедино в том же порядке.

Видео-инструкции по ремонту смесителей

Разборка крана с двумя вентилями с подробным рассмотрением устройства:

На видео показано устройство и принцип работы картриджа, а также процесс сборки смесителя:

Понимать устройство смесителя очень важно не только при выборе подходящей модели для вашей кухни. Сантехническое оборудование используется регулярно и имеет свойство выходить из строя. Зная конструкцию крана изнутри, вы сможете обнаружить неисправность и самостоятельно починить смеситель.
