Установка рольставней своими руками — способы монтажа, необходимый инструмент и технология работ

Решением в области защиты и безопасности частного и загородного жилья являются современные роллетные системы. Роллеты и рольставни, которые устанавливаются на оконные и дверные проемы, гаражные ворота и витрины, являются защитными конструкциями. Установка рольставен не сложна и может быть выполнена самостоятельно, без привлечения экспертов.

Возможные способы проведения монтажа

Монтаж можно выполнить с использованием следующих способов

Монтаж рольставен можно произвести тремя способами:

1. Наружный монтаж;
2. Встроенный монтаж;
3. Комбинированный монтаж.

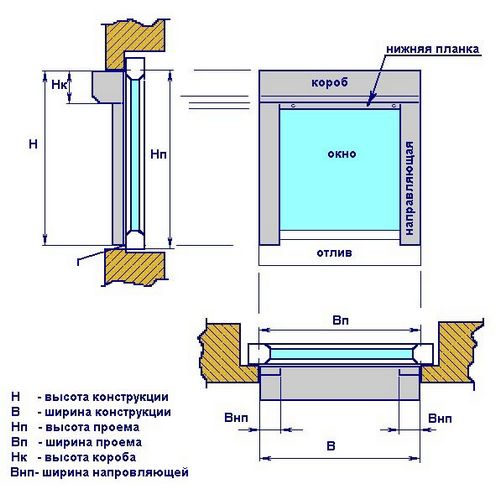

Наружная установка рольставен является самым простым и распространенным способом.

В данном случае, короб со свернутыми ламелями располагается над оконным или дверным проёмом. Направляющие шины ставятся по бокам проёма. Несмотря на то, что сам короб будет выступать наружу, профиль рольставен в развернутом виде будет располагаться в одной плоскости со стенами.

Накладные роллеты могут обойтись дороже встроенных рольставен – стоимость накладных конструкций в среднем выше на 2000-3000 рублей.

Комбинирование различных вариантов значительно упростит процесс монтажа рольставен

Встроенная установка рольставней предполагает, что короб, как и все остальные, части конструкции, будут находиться внутри ниши проёма. Короб при этом нужно установить так, чтобы он не мешал открытию дверей или окон, то есть если открытие створок происходит наружу, то короб нужно поместить с внутренней стороны, и наоборот.

Стоимость рольставней на окна в данном случае минимальна, при величине проёма 1500×1800 мм., цена будет составлять от 11000-12000 рублей.

Комбинированный монтаж возможен только при наличии специальной выемки в верхней части проёма. Такая выемка закладывается в проект ещё до начала строительства здания.

Поскольку короб будет располагаться в своеобразной “нише” препятствовать открытию окон он не будет вообще, в какую бы сторону они не открывались.

Инструменты для монтажа и подготовительные работы

Перед установкой, проверяются размеры оконного проема

Прежде чем приступить к монтажу рольставней, измеряются диагонали оконного проема, при помощи рулетки или измерительной ленты.

Если длина одной диагонали отличается от длины другой более чем на 5 мм, то следует провести отделку так, чтобы эти диагонали стали равны друг другу.

Помимо диагоналей, необходимо проверить горизонтальность верхнего (с помощью строительного уровня) и вертикальность боковых откосов (с помощью отвеса).

Отклонения величиной более 1,5 мм на метр длины необходимо устранять путём всё той же отделки. Как бы ни обстояли дела с отклонениями, откосы не должны иметь неровностей, трещин и сколов – иначе, прежде чем проводить установку рольставен, придётся устранять все эти недостатки.

Для отделки применяется штукатурка, можно выполнить отделку откосов и любым другим способом. Для компенсации отклонений допускается установка специальных накладок, однако такое решение может нанести ущерб эстетике конструкции, к тому же оно обойдётся дороже.

После того, как оконный или дверной проём подготовлен, следует позаботиться об инструментах для последующих действий.

Установка рольставен собственными руками производится с использованием следующих приспособлений:

• Электродрель, комплект свёрл по камню и металлу;
• Шуруповёрт;
• Ножницы для резки металла;
• Плоскогубцы;
• Заклёпочник;
• Комплект гаечных ключиков;
• Комплект отверток;
• Молоток;
• Строительный уровень, отвес, измерительная лента, фломастер;
• Стремянка (если рольставни ставятся высоко над уровнем земли).

При подключении электропривода рольставен желательно наличие индикаторной отвертки и мультиметра. Стыки будут герметизироваться с помощью любого вида герметика и монтажного пистолета.

Выбор крепежных материалов

Установка рольставней своими руками

Необходимо определиться с тем, как будут крепиться рольставни на окна: установка тех или иных креплений зависит от того, из чего сделан оконных или дверной проём.

Если проём состоит из материалов без полостей (монолитный кирпич, бетон или природный камень), то наилучшим креплением будут пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом, а также распорные анкеры из стали.

Глубина проникновения крепления в стены должна составлять не меньше 3 см. Если проём сделан из материалов с внутренними пустотами, лучше всего применять стальные распорные анкеры. Глубина анкеровки не меньше 6,5 см.

Для крепления лучше всего использовать саморезы с прессшайбой

Крепление к металлическим конструкциям выполняется с помощью винтов-саморезов. К деревянным конструкциям – с помощью шурупов или сквозных стяжных шпилек.

Элементы управления рольставен крепятся дюбелями из пластмассы с шурупами или гвоздевыми винтами. Для герметизации щелей применяется пенополиуретановая пена, а также герметик на силиконовой или акриловой основе.

Внимательно читайте аннотацию к герметику — он должен подходить к граничащим с ним материалам. От правильности подбора соединительных элементов зависит весь монтаж рольставней: инструкция к ним также может включать в себя важные рекомендации.

Технология установки рольставен

Теперь, когда подготовлены все инструменты, подогнаны проёмы, проверена комплекция роллет, подобраны крепления, настало время перейти к монтажу рольставен своими руками.

Сейчас мы подробно расскажем обо всех ключевых моментах того, как производится монтаж рольставней: видео же покажет вам все ещё более наглядно.

Берём боковые направляющие роллет или рольставен, помечаем на их поверхности места под отверстия при помощи маркера и линейки, а затем сверлим:

Разметка и сверление боковых направляющих

• Попарно кладём направляющие на гладкую поверхность;,
• Отступаем от обрезов боковых направляющих 100-150 мм;
• Делаем разметку вдоль всей длины направляющих, отступая одинаковые интервалы 400-500 мм;
• При использовании накладного способа установки, разметка должна размещаться ближе к наружному краю направляющих;
• В соответствии с нанесёнными в прошлом шаге метками, делаем отверстия величиной 8 мм;
• Если короб будет ставиться снаружи, то нужно просверлить две стороны направляющей. Верхнее отверстие рассверливается до диаметра в 11,8 мм – сюда будет ставиться декоративная заглушка.

Подготавливаем короб рольставней для дальнейшей установки:

Подготовка короба перед установкой на проем

• Крышку надеваем на короб, с двух сторон крышки просверливаем по паре сквозных отверстий величиной в 4,2 мм, необходимых для монтирования заклёпок после того, как установка рольставней будет осуществлена на конный проем.
• Выбирается расположение отверстий для крепления короба. При накладном способе монтажа отверстия располагаются сзади. При встроенном – сверху. При смешанном – по двум плоскостям. Выполняем разметку.
• Сверлим конструкцию согласно ранее нанесенной разметки. Величина отверстий – 8 мм.
• Сверлим одно отверстие под привод.

Соединяем направляющие шины с коробом. Производим разметку под крепежи:

Разметка под крепеж короба

• Прикладываем сборку из боковых шин и верхнего короба к проёму.
• Если способ установки накладной – вся конструкция будет располагаться поверх стенки, окружающей проём.
• Если монтаж встроенный – элементы каркаса располагаются на откосах (вверху и с обоих боков).
• Уровнем проверяется горизонтальность расположения короба, отвесом вертикальность боковых шин.
• Сверяются диагональные размеры – разница не должна разниться больше чем на 0,2 см.
• Фломастером, в соответствии с отверстиями на каркасе, делаются пометки под отверстия на стенке или оконных (дверных) откосах.

Сверлим отверстия на стенке или откосах:

Сверление отверстий под крепежи на стене или откосах

• Убираем каркас с проёма.
• Сверлим стены по нанесенной разметки.
• Вставляем в эти дырки пластмассовые дюбеля.
• Просверливаем отверстие величиной 1,2-2 см для привода. Конкретный диаметр указан в документации к рольставням.
• В это отверстие ставим защитную пружину.
• Если рольставни предполагают наличие внешних замков – делаем разметку и сверлим отверстия для крепления таких элементов. Крепятся они снизу боковых шин.

Крепим каркас рольставен:

Крепление каркаса роллетов в подготовленные отверстия

• Отклеиваем защитную плёнку с обратной стороны сборки.
• Устанавливаем каркас в нужное место, совмещаем отверстия на каркасе и стенке.
• Проверяем вертикальность шин и горизонтальность верхнего короба, сравниваем диагональные размеры.
• Закрепляем каркас при помощи саморезов и шуруповерта.

Закрепляем управляющие элементы:

Установка основных управляющих элементов

• При наружном способе установки роллет, управляющие элементы крепятся с внутренней стороны постройки.
• Фломастером отмечаем места под крепления.
• Просверливаем отверстия.
• Прикрепляем направляющие вместе с лентоукладчиком.

Устанавливаем полотно рольставен:

Установка полотна внутрь короба

• Ставим колечки на верхний вал с шагом 400-500 мм.
• На конечный профиль роллетного полотна ставим ригели (с двух сторон).
• Оборачиваем полотно с верхней стороны вала и заводим его в направляющие шины.
• С верхнего края полотна ставим тяговые пружины, крепим их в перфорацию на валу.

На последнем этапе установки, закрываем смонтированный короб:

Закрытие конструкции и обработка заглушек герметиком

• Ставим крышку на короб.
• Прикрепляем крышку, используя для этого заклёпочник.
• Отклеиваем плёнку с лицевых поверхностей рольставен.
• Убираем загрязнения.
• Ставим ограничивающие элементы на конечный профиль рольставен.
• Промазываем заглушки герметиком на основе силикона, накладываем заглушки везде, где они предусмотрены.

Теперь вы знаете, как установить рольставни самому. Если конструкция оснащена электроприводом, осталось только подключить его к электросети.

Конечно же, даже самая подробная инструкция может вызвать у вас целый ряд вопросов. Чтобы развеять все сомнения, можно ознакомиться с монтажом рольставен своими руками на видео.

Схемы подключения

Общая схема подключения приводов роллетных систем

Последующий монтаж рольставен своими руками продолжается обеспечением автоматизации открытия и закрытия полотна.

Все соединения электросхемы должны находиться в распределительных коробках, не следует оставлять узлы снаружи даже в изолированном состоянии.

Автоматика подключается с помощью проводов с сечением не менее 0,75 мм2. В независимости от того, какая применяется схема подключения рольставней, не следует использовать провода с оболочкой из полиэтилена.

Несмотря на то, что минимальное сечение проводов известно (0,75 мм2), это не избавляет от необходимости его расчёта – при вычислениях необходимо принимать во внимание суммарную мощность всех приводов.

Электродвигатели необходимо поделить на группы, применяя для каждой группы отдельный кабель. При подключении к трёхфазной сети, группы можно развести на разные фазы.
