Укладка теплого водяного пола: способы, как правильно это сделать, технология, проект
Недавно теплые полы стали очень популярны. В отличие от центральной системы отопления, теплые полы имеют много преимуществ, в том числе гарантируют оптимальную температуру нижней части комнаты. Гораздо приятнее чувствовать тепло под ногами, чем холодный ламинат.
Процесс укладки теплого водяного пола достаточно сложен, а также требует значительных финансовых затрат со стороны хозяина дома или квартиры. Но все эти затраты при четком соблюдении всех этапов монтажных работ гарантируют вам комфортное и долговечное половое покрытие в вашем жилище.
Плюсы и минусы теплых полов
Теплые полы характеризуются несколькими преимуществами. Благодаря данной технологии можно обогревать достаточно большую площадь, не повышая резко расход теплоэнергии. Система водяного пола обеспечивает равномерный прогрев помещения, где отсутствуют перегретые или холодные участки. В случае с центральной системой отопления воздух у батарей постоянно перегревается, а внизу у пола остается холодным. Использование теплого водяного пола помогает создать в помещении комфортные для проживания условия.
Если теплый пол сделать с соблюдением всех технических требований, то прослужит он вам очень долго, а также поможет сохранять в комнате оптимальный уровень влажности и бороться с сыростью, что продлит срок службы напольного покрытия и внутренней отделки помещения. Специальное техническое обслуживание для таких полов не требуется.
У теплых водяных полов есть и существенные минусы. Монтаж такого покрытия представляет собой сложный процесс, включающий использование гидроизоляции, укладку армирующего материала и самой трубы, заливку стяжки. Выход из строя одного из участков пола приводит к тому, что использовать систему нагрева дальше нельзя. Ремонт теплого пола является очень неприятным и затратным мероприятием, так как для устранения поломки придется вскрывать все покрытие.
Технологии укладки
Если вы решили сделать дома теплое покрытие, то следует внимательно познакомиться с существующими вариантами укладки пола и схемами укладки трубы. Технология укладки теплого пола бывает двух видов: бетонная и настильная. При возведении теплых покрытий используется либо одна, либо другая – в зависимости от размеров комнаты, типа пола, материала перекрытия и уровня прочности несущих конструкций.
Бетонная система пола включает в себя использование бетонной стяжки, которая делается поверх трубы-теплоносителя. Стяжка в данном случае является средой, которая распределяет тепло от трубы по всех поверхности. Использование бетонной стяжки в качестве распределителя тепла вполне оправдано: этот материал характеризуется высокой теплоемкостью, прочностью и плотностью. Он не только распределяет тепло на весь пол, по и защищает теплоноситель от механического воздействия извне.
Минусом бетонной стяжки является ее вес.
Такое покрытие делает конструкцию пола тяжелой, а слой бетона поверх трубы забирает на себя сантиметры высоты комнаты. Если помещение имеет низкие потолки, а плиты перекрытия не рекомендуется дополнительно нагружать, в качестве решения проблемы применяется настильная система теплого пола.

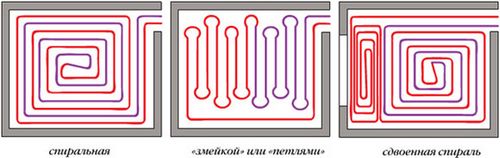

Проект возведения теплого водяного пола предполагает также выбор схемы укладки трубы-теплоносителя. Двумя самыми распространенными схемами считаются «спираль» и «змейка». «Змейка» монтируется довольно просто и быстро, этот способ укладки трубы используют при ограниченных сроках работ. Схема «спираль» обеспечивает более равномерный прогрев комнаты, поэтому ее используют в помещениях, где имеются промерзающие зоны.
Бетонная система укладки пола
Монтаж теплого водяного пола включает в себя несколько этапов, первым из которых является подготовка основания под укладку теплоносителя. В ходе подготовительных работ измеряют размеры комнаты и разделяют ее на отдельные участки эти участки в дальнейшем необходимо отбить деформационными швами, чтобы исключить риск растрескивания бетона при высыхании раствора.
Перед укладкой теплого пола старое покрытие следует полностью удалить, а основание под ним очистить от мусора и обработать строительным пылесосом, чтобы удалить всю пыль.После очистки важно проконтролировать горизонтальность поверхности.
Если на поверхности основы есть перепады, их требуется устранить, используя стяжку. Почему следует уделить внимание этому этапу? Каждый этап работ должен быть выполнен максимально правильно, так как любое нарушение технологии приведет к некачественной работе теплого пола. Если не убрать перепады уровней на основании, то при укладке трубы некоторые ее участки окажутся ниже необходимого уровня, и пол в этих местах будет плохо прогреваться.
Способы укладки конструкции пола несколько отличаются между собой, но для любого теплого пола следует позаботиться о гидроизоляционном слое. Чаще всего для этого используется полиэтиленовая пленка, стыки которой проклеиваются с помощью клейкой ленты. Стены комнаты по периметру оклеиваются демпферной лентой, задача которой – предотвратить потери тепла через стены и уберечь их от теплового расширения бетонного слоя.
На пленку укладывается теплоизолирующий материал, в качестве которого может выступать минвата, пенополистирол, пеноплекс и другие современные утеплители. Размер слоя теплоизоляции напрямую зависит от типа основы для пола. Если пол будет монтироваться по грунту или на холодный подпол, то специалисты рекомендуют настилать утеплитель слоем в 10 см. Если под полом будет находиться отапливаемое помещение, то толщина теплоизоляции может быть гораздо меньше.
Вместо полиэтиленовой пленки можно использовать материал с фольгированным слоем. Фольга будет выполнять свойства отражателя, тем самым сохраняя тепло внутри помещения. После того как монтаж гидро- и теплоизоляции закончен, поверх них укладывают армирующий материал. Чаще всего это сетка 15х15 см.
Технология укладки труб для теплого водяного пола может быть разной.
Вы можете использовать и стандартные спираль и змейку, и сделанные на их основе меандр и спираль со смещенным центром. Если площадь пола в комнате небольшая, то можно использовать змейку, так как для нее используется труба меньших размеров. Минусом этого способа укладки теплоносителя является то, что вода успевает остыть, пока перемещается по трубе.
В больших помещениях применяется меандр – двойная змейка. В этой схеме холодные и горячие трубы чередуются друг с другом, что обеспечивает равномерное распределение тепла по поверхности пола. В этом случае расход трубы будет наибольшим.
Рациональным вариантом специалисты признают спираль, сочетающую в себе две главных плюса: равномерный прогрев пола и оптимальный расход теплоносителя.
На сегодняшний день самым популярным вариантом теплоносителя является металлопластиковая труба с прослойкой из алюминия. Чем она так хороша? Труба легко гнется и держит формы, что очень важно в процессе монтажа, а также за счет слоя из алюминия характеризуется высокой теплопроводностью.
При выборе труб для теплого водяного пола обратите внимание на такую их характеристику как минимальный радиус изгиба. При укладке трубы на армирующий материал не делайте изгибы с радиусом меньше того, который указал производитель. Нарушение этого параметра при монтаже трубы приведет к ее деформации и разрыву. Качественные материалы и соблюдение рекомендаций по их установке гарантируют высокое качество теплого пола и длительный срок его эксплуатации.
Как правильно завершить укладку трубы? Чтобы сделать качественный теплый водяной пол, необходимо после монтажа теплоносителя проверить его работоспособность. Вода подается в смонтированную систему под давлением, превышающим рабочие показатели. Испытание проводится в течение суток, а затем повторяется еще раз. На этом этапе работ необходимо выявить все ошибки и недоделки. Все обнаруженные слабые места следует исключить. Если этого не сделать или вовсе пренебречь проверкой системы теплоносителя, то устранить ошибки после высыхания стяжку будет просто невозможно – придется вскрывать пол и делать его заново.
Если вы убедились в надежности смонтированного контура отопления пола, то можно переходить к заливке самой бетонной стяжки. Стяжку выполняют при включенной системе отопления в условиях рабочего режима.
Заливка должна осуществляться таким образом, чтобы над трубой толщина бетона составляла 3 см. Если возможность сделать такой слой бетона отсутствует, то перед стяжкой теплоноситель дополнительно армируется металлической сеткой сверху.Бетонный раствор рекомендуется готовить с добавлением пластификаторов, эти вещества повысят эластичность и прочность стяжки.
Заливка производится только из свежего раствора, выравнивается, а затем сушится в течение месяца. При этом рекомендуется сначала привести трубы в пониженный температурный режим, а по истечении 3-5 дней начать постепенное увеличение температуры до рабочих показателей.
Настильная система укладки пола
Способы укладки, применяемые для монтажа теплого водяного пола, отличаются тем, что в случае настильной системы в силу каких-либо причин не используется бетонная стяжка. Причины могут иметь разный характер. Чаще всего настильная система применяется при низких потолках, когда заливка стяжки «съесть» дефицитные сантиметры высоты комнаты, и при критичных сроках работ, когда на заливку и сушку стяжки нет времени.

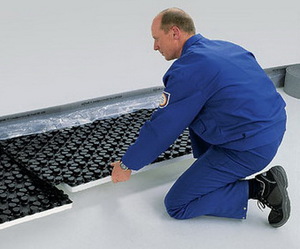

Настильная система обычно реализуется на практике с помощью полистирольных плит с алюминиевыми пластинами, способствующими равномерному распределению тепла от труб по полу. Алгоритм монтажных работ частично повторяет этапы бетонной системы укладки пола. Сначала очищается и выравнивается основание пола, затем на него укладываются полистирольные плиты. Труба-теплоноситель укладывается на слой полистирола и прокладывается пластина из алюминия. После завершения этих работ и проверки работы контура можно переходить к монтажу финишного покрытия пола из многослойной фанеры или листов ГВЛ.
Преимуществом настильной системы укладки пола является возможность начала ее эксплуатации сразу после монтажа. При бетонной стяжке придется ждать полного высыхания раствора.
Каждый сам решает, как укладывать в своем доме теплый водяной пол. Если есть возможность использовать бетонную стяжку, то лучше потратить время на более прочный и качественный вариант теплого пола. Если имеются ограничения в виде высоты потолков, слабых перекрытия или просто дефицита времени – выбирайте настильную систему теплого пола. При правильном монтаже она обеспечит такие же комфортные условия температурного режима, как и при бетонной стяжке.
