Теплый водяной пол своими руками от газового котла в доме: схемы подключения к системе отопления, как правильно подключить в квартире

Каждое семейство в зимнее время вынуждено повышать расходы на коммунальные услуги, что существенно влияет на их финансы. Для создания комфортных условий и снижения затрат на обогрев, можно применять эффективное использование настенного газового котла и дополнительно подключать самостоятельно монтируемое теплое водяное отопление.

Особенности теплых полов

Теплый водяной пол выглядит как трубы (15-20 мм), закрепленные в бетонной стяжке в виде спирали или змеевика и расположенные по всей площади дома под напольным покрытием. Он может быть как самостоятельным источником отопления, так и дополнительным к радиаторному. Отдельные части пола называют петлями, контурами или ветвями. Подогрев обеспечивается при помощи горячей воды, циркулирующей по ним. В частном доме сделать водяной пол гораздо проще, чем в квартире. Это обусловлено тем, что в доме может использоваться автономное отопление, а в квартирах есть только общая система водоснабжения, и при подключении к ней непременно произойдет падение водяного давления в системе и радиаторах жилого многоквартирного массива.

Необходимо разрешение проектной организации на проведение работ, правильный монтаж.

В современных квартирах улучшенной планировки и новостройках предусмотрен стояк для подключения водяной напольной системы. Подключается смонтированный водяной пол к центральному отоплению, электронагревателю либо автономному нагревателю – газовому котлу. Неоспоримо положительный момент – это возможность поддержания оптимального тепла в помещении. Температура воды в нагревателе обычно держится на уровне 50-55 градусов. Даже если на улице термометр покажет 20-25 градусов мороза, то вся система тепло- и водоснабжения будет работать с полной отдачей. Так, именно пол является главной составляющей при создании комфортного температурного режима.

С помощью регулируемых коллекторов система водоснабжения реагирует на перепады температуры на улице. В отличие от радиаторов и батарей, теплый водяной пол позволяет равномерно обогревать всю площадь квартиры или дома. Важным нюансом при использовании такой системы отопления является сохранение стабильной температуры нагрева и точная ее регулировка. Увеличение или снижение на 2-3 градуса создает ощущение жары либо холода в жилище. Современные газовые котлы оснащены автоматикой, регулирующей эти процессы.

Виды котлов

Газовый котел представляет собой агрегат, в котором происходит нагрев воды (теплоносителя). Для работы используется природный газ.

Отопительные котлы по виду топлива могут быть:

• газовыми;
• электрическими;

• твердотопливными;
• жидкостными;
• комбинированными.

По исполнению выделяют:

• навесные (настенные);
• стационарные (напольные) котлы.

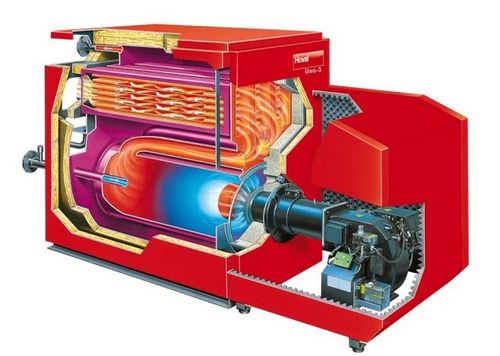

Отличие между ними состоит в материале, из которого изготовлен теплообменник. В настенных котлах теплообменник обладает меньшей прочностью. Он изготовлен из стальной основы. Для напольных котлов используется либо стальной, либо чугунный теплообменник. Есть ряд преимуществ и недостатков использования того или иного вида котлов. Так, стальные котлы лучше переносят перепады температур при работе, а чугунные – хуже, однако чугун зарекомендовал себя как материал, стойкий к коррозии. Чугунные котлы более громоздкие, и стоят они гораздо дороже котлов стальных.

Газовые котлы могут быть двухконтурными и с одним контуром. Газовый котел с одним контуром предназначен только для отопления. Чтобы в доме круглогодично была горячая вода, необходимо дополнительно подключить бойлер и автоматику, управляющую процессом нагрева воды. Двухконтурный газовый котел изначально смонтирован таким образом, что пользоваться горячей водой можно круглый год. Отличительная особенность газовых котлов – это наличие камеры сгорания (открытой или закрытой). Естественная тяга достигается путем использования оборудования открытого типа, оснащенного дымоходом с вертикальным оттоком угарного газа из помещения.

Настенный газовый котел работает только на природном газе. Напольные газовые котлы могут работать на твердом топливе. В качестве основного вида топлива выступает уголь. Также могут использоваться дрова, деревянные опилки, торф. Теплоотдача очень велика. Минус состоит в том, что такой котел больше подвержен засорам, чем настенный, его чаще приходится чистить.

Раньше управление напольным котлом осуществлялось вручную. В современные напольные котлы встроены электронные системы управления, позволяющие контролировать рабочий процесс.

Выбрать газовый котел совсем непросто. Перед приобретением нового котла лучше проконсультироваться с опытным специалистом.

Как правильно подключить?

Для подключения теплого водяного пола в большинстве случаев используется настенный двухконтурный газовый котел. Он должен быть установлен в помещении на момент подключения водяного пола. Сам процесс подключения включает в себя ряд этапов. Первоначально производится монтирование самого пола, а затем его подключают к системе.

Рабочий процесс по укладке и подключению водяного пола делится на части:

• рассчитывается длина контура;
• выбирается основание для укладки пола;
• стелется теплоизоляционный материал;
• осуществляется крепление демпферной ленты;
• производится армирование;
• укладываются трубы;
• устанавливается коллектор;
• подключаются контуры;
• проводится опрессовка;
• создается общая система водоснабжения;
• заливается стяжка.

Длина контура

Прежде всего, необходимо сделать расчет длины каждого контура. Как правило, длина одной петли – не более 100 м при диаметре 16 мм. В случае превышения, давление в разных ветвях станет варьироваться в ту или иную сторону, что повлечет за собой неправильную работу всей системы. Маленькие комнаты подразумевают наличие одного контура, большие – нескольких. Их все следует делать приблизительно одинаковыми. Разница между ними должна сохраняться в пределах 15 метров.

Основание для укладки пола

Следует определиться, на какое основание будет укладываться пол. Может быть выбрана либо цементная стяжка, либо сухие полы. Чаще используется бетонная плита. Ее толщина колеблется в пределах 5-7 мм. На нее укладывается слой гидроизоляции – пленка толщиной не менее 0,1 мм.

Теплоизоляция

Лучше брать материал, хорошо зарекомендовавший себя на рынке. Пенополистирол – это один из современных материалов, использующихся для теплоизоляции (35 кг на 1 куб. см). Он практичен, удобен в использовании. Укладка производится внахлест на стены на высоту 10-20 см. Стыки склеиваются скотчем на высоте 10-20 см. Также возможно для этих целей использовать минеральную вату.

Демпферная лента

Она клеится по периметру стены и компенсирует тепловое расширение стяжки. В процессе нагрева заливка пола может дать трещину либо сместиться. Демпферная лента выступает в роли ограничителя и регулятора этого процесса. Высота ленты, как правило, составляет 10-15 см. Размещается она всегда выше уровня основания пола.

Армирование

Арматурная сетка крепится к утеплителю и связывается кусками проволоки между собой. Рекомендуется также произвести армирование поверх уложенных труб для их надежной фиксации.

Укладка

Можно выбрать трубы из большого ассортимента: например, медные, РЕХ, полипропиленовые, алюминиевые в пластиковой оболочке.

• Трубы РЕХ из сшитого полиэтилена очень прочные, с большим сроком службы.
• Полипропиленовые используются реже. Из-за маленького радиуса изгиба они сложны в фиксировании, однако обладают высокой прочностью.
• Медные трубы с высокой теплопроводностью пользуются наибольшим спросом у покупателей.
• Популярны на рынке строительных материалов также трубы из алюминия в оболочке. Алюминий хорошо проводит тепло, а полимер в составе оболочки надежно защищает конструкцию от повреждений.

Начав процесс укладки, важно сохранять отступ от стен в 10-15 см. Укладка производится рядами, расстояние между трубами должно быть в пределах 140- 150 мм. При шаге укладки в 15 см расход составляет примерно 6-7 м на каждый квадратный метр помещения, при укладке через каждые 10 см – 10 м. Необходимо внимательно следить за шагом укладки. Крепление петель водяного пола к основанию должно быть частым, с использованием крепежных скоб, особенно в местах поворота.

Нужно выдерживать угол прилегания к полистиролу.

Опрессовка

После установки контуров производится опрессовка или испытание системы. Опрессовка теплых водяных полов делается компрессором до уровня давления в 4 бара. Для регулирования давления в системе используется манометр. Если в течение какого-то времени давление в системе упало, значит, труба повреждена, или есть утечка. Опрессовка дает возможность проверить трубы на прочность.

Создание общей системы тепло- и водоснабжения и подключение контуров

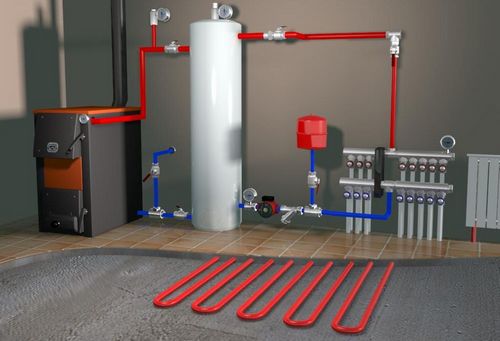

Следующий этап – выбор схемы подключения и само подключение контуров. Для начала необходимо установить коллектор – распределительную систему отопления. Коллектор представляет собой две трубы (подающую и возвратную). В каждой из них есть боковые отверстия – выход (у подающей) и вход (у возвратной). Эти выходы соединяют с вентилем подключения теплого водяного пола и с радиаторами (батареями).

Может показаться, что трудно реализовать подключение к одному источнику отопления. На самом деле, все просто. Оба конца контура подсоединяют к двум сторонам коллектора. Одна сторона крепится к выходу, другая – ко входу (возврату). Образуется замкнутая петля. Таким образом, соединяют ветви во всех комнатах. В торцах коллекторов располагаются элементы соединения. С одной стороны находится кран для слива воды, с другой – для выпуска воздуха.

Коллекторы закрепляются в виде тройника или ТТТ-тройников. Их количество рассчитывается относительно числа ветвей носителя тепла.

В комплект подключения входят следующие составляющие:

• циркулярный насос;
• смесительный кран – двух- или трехходовой;
• запорные вентили;
• сливной и воздушный краны;
• фитинги для соединения.

После того, как уложены трубы, их подключают к коллектору. Один конец петли подсоединяется к входному отверстию для подачи горячей воды, а другой – к выходному. Крепят контуры при помощи фитингов или специальных гаек. Возможна установка с использованием смесительного крана либо циркулярного насоса. Насос устанавливается на обратной, а не на подающей трубе. Если установить его на подающей трубе, то насос будет забирать дополнительный объем воды из системы отопления, что, в свою очередь, вызовет уменьшение тепла в радиаторах.

После окончания подключения следует залить систему водой, удалить воздух с помощью специальных кранов на коллекторах и проверить утечки. Если утечек не обнаружено, то делается пробное включение котла, чтобы убедиться, что система работает правильно, и тепло подается во все контуры. На этом работы по монтажу теплого водяного пола и подключению его к газовому котлу закончена.

Стяжка

После проведенных испытаний системы и подключения всех контуров делается стяжка. Цемент для стяжки берется марки М-400, добавляется мытый песок и щебень.

Для получения хорошего раствора применяется следующая пропорция: на 1 кг цемента берется 1,9 кг песка и 3,7 кг щебня.

Соотношение песка к щебню на 10 литров цемента должно быть равно 17: 32. Получается бетонная стяжка 2500 кг/куб. м.

Советы мастеров

Приступая к работам в большом объеме, лучше всего воспользоваться советами специалистов, мастеров своего дела. Методы и принципы, применяемые ими, зачастую однотипны, но каждый мастер привносит в рабочий процесс часть своих собственных знаний и умений, которыми не стоит пренебрегать, а лучше всего воспользоваться:

• Опрессовку следует проводить путем заполнения системы водой под давлением, которое в 2-3 раза превышает номинальное давление.
• Для опрессовки лучше использовать временные заглушку и переходники под компрессор.
• Монтаж труб на коллекторах удобнее делать специальным разрезным ключом.
• Заливка готового пола делается при заполненных водой трубах под давлением, равным номинальному давлению.
