Теплый пол под ламинат своими руками — лучшая пошаговая инструкция!

Установка теплого пола под ламинат не только украсит и обновит помещение, но и сделает его удобным: вы сможете в любое время года создать комфортный климат в помещении всего за несколько минут. Монтаж теплого подложения под ламинат вполне выполним своими руками, без необходимости в дорогостоящих технологиях и стяжке из бетона.

Для покрытия под ламинат потребуются:

• Теплоотражающая подложка (изоспан, мегаизол и подобные);
• Инфракрасная карбоновая пленка (пленка с углеродным покрытием);
• Гидроизоляционная пленка (полиэтилен от 160 мкр)
• Монтажный и электротехнический скотч;
• Монтажный провод (медь 2,5 мм²);
• Паяльник;
• Терморегулятор и датчик температуры пола.

Технология укладки теплого пола

Теплый пол под ламинат своими руками можно установить в любом помещении. Требования к основанию минимальные – оно должно быть ровным, не иметь бугров и трещин. В помещении должна быть возможность подключения к сети переменного тока 220 В.

Этапы работ:

1. Перед укладкой теплого пола необходимо  очистить черновое покрытие от загрязнений, мусора. Лучше делать это пылесосом.
2. Измеряют размеры комнаты и делают расчет материала. Класть инфракрасную пленку внахлест не допускается. Поэтому, если стандартное количество полос не укладывается в ширину вашей комнаты, можно сделать небольшие зазоры между ними или не класть греющую пленку в месте установки мебели.
3. Теплоотражающая подложка при укладке теплого пола под ламинат кладется по всей площади комнаты. Ее при необходимости можно подрезать.
4. Стыки подложки проклеивают монтажным скотчем с верхней стороны.

1 этап — Подготовка черновой поверхности к укладке теплого пола

1. Отопительную инфракрасную пленку нарезают по размерам комнаты. Резать ее можно только по белым участкам, не нарушая карбоновый черный слой.
2. Укладывают инфракрасную пленку на пол по всей площади комнаты, свободной от громоздкой мебели: шкафов-купе, мебельных стенок, массивной бытовой техники. Теплообмен под такой мебелью нарушен, и пленка может перегреться в процессе эксплуатации.
3. Медные шины на срезах изолируют электротехническим скотчем, перегибая его через место разреза. Нужно следить, чтобы под скотч не попадал воздух.
4. Заземляющую шину (она обычно находится в центре пленки и защищена только ламинацией) нужно отогнуть с обеих сторон так, чтобы она не задевала срезов и оставшихся белых участков.

2 этап -Укладка отопительной пленки

1. Освобожденный от медной заземляющей шины участок пленки изолируют электротехническим скотчем, наклеивая его с загибом на изнаночную сторону.
2. Срезы пленки также изолируют скотчем: наклеив его на половину ширины, перегибают через срез.
3. Пленку выравнивают по месту расположения и крепят к подложке с противоположной стороны от размещения терморегулятора.
4. Приступают к пайке проводов, соединяющих участки пленки. Отгибают пленку со стороны установки регулятора изнаночной стороной вверх. Для удобства можно временно закрепить ее монтажным скотчем. Готовят монтажный провод сечением 2,5 мм², паяльник мощностью 50-60 Вт, а также припой. С защитных шин по краям пленки точечно снимают изоляцию. Для этого удобно использовать нагретый паяльник и канцелярский нож: паяльником намечают края среза, расплавляя изоляцию, а ножом производят зачистку.

Работы связанные с монтажом отопительной пленки

1. Участки пленки соединяют параллельно с помощью пайки. Зачистку монтажного провода от изоляции необходимо проводить аккуратно, не надрезая жилу, на площади, достаточной для пайки. При соединении участков пленки соблюдают правило «фаза-ноль». Удобнее использовать для этого провод с изоляцией разного цвета. При пайке нужно следить, чтобы провода не пересекались и не были внатяг, иначе возможно их повреждение или обрыв. Проходки через плинтус лучше уложить в гофротрубку.
2. Места пайки необходимо изолировать электротехническим скотчем размером не менее 5х5 см.
3. Под пленку укладывают датчик температуры пола, делая для него углубление в теплоотражающей подложке ножом. Датчик необходимо укладывать под пленку в середине ее рабочей зоны, в наиболее теплом месте помещения, чтобы избежать перегрева пленки. Провод, идущий в комплекте с датчиком, укладывают на подложку и ведут по направлению к регулятору температуры. Его необходимо закрепить к подложке монтажным скотчем.
4. Провода от датчика зачищают, лудят концы и подсоединяют к соответствующим клеммам на терморегуляторе. Также подсоединяют монтажный провод, идущий к греющим шинам пленки и кабель питания.

Работы связанные с припаиванием проводов и подключением к терморегулятору

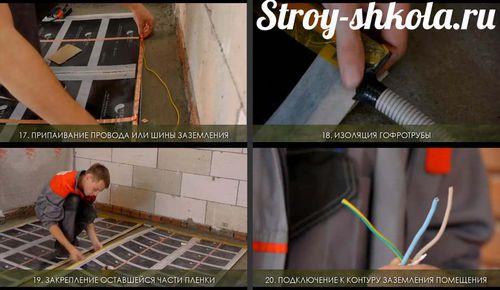

1. Аналогично питающим шинам соединяют шины заземления пленки. Для этого их зачищают от ламинирующего слоя, подрезают при необходимости и соединяют с помощью медной полосы или провода. Провода на выходе пропускают через гофротрубу.
2. Гофротрубу изолируют в местах соединения с отопительной пленкой с помощью изоленты.
3. Пленку закрепляют на подложке с помощью монтажного скотча, проклеивая ее со всех сторон. При этом нужно следить за тем, чтобы не было  наложения кусков отопительной пленки друг на друга.
4. Заземляющий провод, выведенный из гофротрубы, крепят к заземляющему контакту терморегулятора или, при отсутствии такового, напрямую к заземляющему контуру.

Припаивание проводов и шины заземления

1. До укладки финишного покрытия нужно проверить работоспособность теплого пола. Для этого его подключают к сети питания 220 В, устанавливают терморегулятор в среднее положение и включают нагрев тумблером. Включение производят кратковременно, на 1 минуту. Нагрев всех участков пленки проверяют рукой.
2. С пленки аккуратно сметают остатки монтажного провода и прочий мусор. При необходимости ее можно пропылесосить.
3. Инфракрасную пленку для лучшей гидроизоляции укрывают полиэтиленовой пленкой с захлестом на стены в 10-20 см. Толщина полиэтиленовой пленки – от 160 мкм.
4. Поверх пленки укладывают ламинат по обычной технологии.

Тестирование системы и укладка ламината

Инфракрасный теплый пол под ламинат – отличное решение для жилых комнат: он отлично согревает, при этом не сушит воздух, как обычные радиаторы, и создает комфортный микроклимат в помещении.
