Технология укладки тротуарной плитки во дворе частного дома

Установка тротуарной плитки в дворе частного дома является очень простым процессом, который может выполняться без помощи специалистов. Необходимо организовать дренаж, установить систему дренажа, выбрать эффективный материал и схему установки, которые зависят от нагрузки.

Нюансы эксплуатации покрытия во дворе

Перед тем, как приступать к декорированию подворья фигурными элементами мощения ФЭМ, необходимо узнать, как правильно спланировать рельеф участка и снизить бюджет благоустройства территории. ФЭМ являются бюджетным вариантом отделки в сравнении с асфальтобетонным покрытием, позволяют выровнять неровности путем террасирования и изготовления уклонов 4 – 7 градусов, необходимых для самотечного удаления дождевых и талых стоков.

Чтобы положить тротуарную плитку ровно и обеспечить максимальный ресурс покрытия, следует учесть следующие нюансы эксплуатации:

• если планируются нагрузки только от пешеходного трафика, можно использовать тонкую тротуарную плитку 3 – 5 см по подстилающему слою из песка или щебня;
• при использовании дворовой территории в качестве парковки или для обеспечения заезда грузовых авто (машина ассенизаторов, выгрузка дров, удобрений), необходимо применить брусчатку или тротуарную плитку 5 – 8 см толщины, и усилить основание плитой-подбетонкой.


  Толщина тротуарной плитки зависит от эксплуатационных нагрузок.

Важно! Ливневка (точечная или линейная) необходима в любом случае, так как ФЭМ изготавливаются из бетона, резины или полимербетона, а все эти материалы задерживают влагу на поверхности.

Мощение двора тротуарной плиткой

Укладывать плитку во дворе следует с учетом особенностей технологии:

• фигурные элементы мощения ФЭМ в 90% случаев укладываются на песок или гарцовку (смесь цемента и песка), то есть на сыпучий материал, который не имеет стабильной геометрии;
• для обеспечения пространственной жесткости дорожного покрытия в период эксплуатации гарцовку или песок необходимо засыпать в коробчатую конструкцию, чтобы исключить высыпание, для этого используются садовые бордюры, лотки ливневки и элементы несущих конструкций здания (фундамент, цоколь).


  Для обеспечения жесткости конструкции нужен жесткий пространственный короб, например из поребриков.

Совет! Подсчет количества тротуарной плитки лучше производить после разметки двора с учетом схемы раскладки, наличия криволинейных участков и подпорных стенок для террасирования участка.

Разметка двора

На этом этапе необходимо отбить единый горизонтальный уровень двора, создать уклоны и оконтурить шнурами зону мощения. Чтобы уложить тротуарную плитку на сыпучие смеси, необходимо жесткое основание, желательно из грунтов с минимальным содержанием глины. На практике застройщик сталкивается со следующими проблемами:

• наличие пахотного слоя – в черноземе/сероземе содержится избыточное количество органики, которая перегнивает под дорожным покрытием и почва дает не контролируемую усадку под брусчаткой;
• морозное пучение – после насыщения дождевыми водами частички грунта не равномерно увеличиваются в объеме, грунт вспучивается, разрушая и выталкивая покрытие наружу;
• сложный рельеф – при небольших перепадах высоты (4 – 7 градусов) плитку можно уложить без планировки подворья, поскольку эти уклоны необходимы для самотечного удаления осадков, в остальных случаях двор придется террасировать поребриками, габионами или бетонными подпорными стенами.


  Разметка сложного рисунка тротуарной плитки во дворе.

В последнем варианте автоматически добавляются ступени для перехода между террасами. Их лучше выполнить из элементов ФЭМ, чтобы сохранить единство стиля ландшафтного дизайна.

Поэтому разметка двора необходима для очерчивания зоны мощения, с поверхности которой будет снят плодородный слой и заменен нерудным материалом. Для этого используются колышки или обноски, шнур натягивается по наружной грани поребриков или лотков ливневки.

Требования к основанию

При наличии в почве глины она вспучится зимой и разрушит покрытие. На свежей насыпи, наоборот, грунт просядет со временем. Поэтому в первом случае часть почвы (верхние 40 см) заменяют инертным материалом, в котором нет глины и вспучивание сведено к минимуму.

Щебеночное основание для тротуарной плитки.

Во втором варианте так же снимается чернозем, но уже на глубину 0,6 м, засыпается 15 – 20 см слой щебня и отливается 10 см подбетонка по всей дворовой поверхности. Фигурные элементы мощения укладываются на слой песка толщиной 15 см минимум или гарцовку (1/6 цемент, песок, соответственно) толщиной 10 см минимум.  Все слои в обязательном порядке уплотняются виброплитой.

Приготовление смеси

Класть дорожное покрытие можно на раствор, сухую смесь-гарцовку или чистый песок. Первый вариант дорогостоящий, покрытие обладает нулевой ремонтопригодностью и крайне чувствительно к подвижкам основания. Гарцовка особых преимуществ в сравнении с чистым песком не обеспечивает, так как для нормального формирования цементного камня необходимо, хотя бы, минимальное водоцементное соотношение, а не случайно проникшая в нижний уровень влага.

Приготовление гарцовки из цемента и песка.

Бордюры и ливневка

Ресурс и качество мощения напрямую зависят от технологии монтажа ливневых лотков и садовых бордюров. Эти элементы выше тротуарной плитки, для них придется углубить траншеи по периметру зоны мощения. Укладывая их на основание, следует соблюдать технологию:

• установка на раствор;
• выравнивание верхней грани резиновым молотком по шнуру;
• добавление раствора на боковые вертикальные стороны изнутри/снаружи для вертикальной фиксации.


  Монтаж бордюра.

Положенный поребрик засыпается снаружи грунтом, изнутри нерудным материалом (песок или щебень) в едином уровне с поверхностью подстилающего слоя. Лотки ливневки и дождеприемники монтируются в нижних точках зоны мощения. Для снижения бюджета благоустройства территории лотки ливневки могут заменять бордюры на одной стороне двора.

Укладка цельной плитки

На изготовленное основание брусчатка укладывается по технологии:

• отсыпка контактного слоя – пространство внутри жесткого пространственного короба, ограниченного бордюрами и элементами фундамента коттеджа, заполняется гарцовкой (слой 3 см) или чистым песком (слой 4 – 5 см);
• выравнивание – вдоль любой стороны зоны мощения (обычно длинной) на песок укладываются маяки, расстояние между ними равно размеру правила, которым и удаляется лишний сыпучий материал при движении инструмента по направляющим;


Рис. 8 Выравнивание гарцовки правилом

• мощение – согласно выбранному рисунку и схеме укладки фигурных элементов мощения тротуарная плитка монтируется на выровненный сыпучий материал вплотную друг к другу.

Правило изготавливается из ровной сухой обрезной доски, в нижней части с обеих сторон которой ножовкой создаются прямоугольные запилы. В отличие от укладываемого на клей кафеля по брусчатке можно ходить сразу же, поэтому работы удобнее веси перед собой. Это позволяет выровнять по маякам всю поверхность мощения и уложить элементы ФЭМ за один прием, что резко повышает производительность.

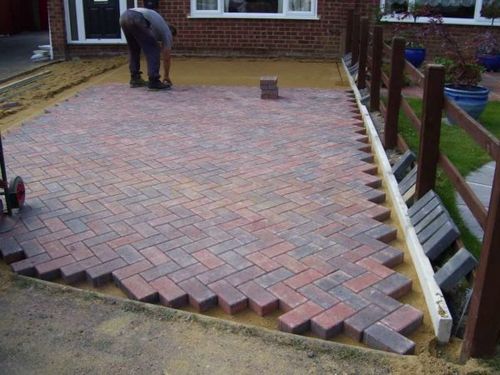

Безинструментная укладка брусчатки на выровненный и утрамбованный песок

Совет! При качественном выравнивании по маякам гарцовки или песка тротуарную плитку даже не нужно осаживать резиновой киянкой. После засыпки швов вся поверхность ФЭМ подвергается выравниванию и уплотнению виброплитой, избавляя домашнего мастера от ручного труда.

Подрезка и заполнение швов

Без кроя фигурных элементов мощения удается обойтись только на участках правильной геометрической формы, да и то, не для всех коллекций ФЭМ. Подрезка тротуарной плитки необходима в узлах примыкания:

• у поребриков, фундаментов, цоколей;
• возле дождеприемников и на перекрестках;
• на радиусных, извилистых участках.

Крой ФЭМ осуществляется алмазным диском или оснасткой по камню УШМ. В отличие от некоторых бордюров, тротуарная плитка армирования не имеет, режется достаточно легко.

Для некоторых модификаций ФЭМ производители выпускают половинки, что позволяет обойтись без подрезки.

На последнем этапе уложенный облицовочный материал нужно дополнительно защитить от смещения в момент эксплуатации. Для этого швы следует заполнить кварцевым или карьерным мытым песком. Частички указанных материалов имеют рваный край, поэтому саморасклиниваются внутри швов под собственным весом, не вымываются ливнем и не выдуваются ветром.

Засыпка швов ФЭМ.

Песок насыпается кучками по зоне мощения перед уплотнением облицовки виброплитой, сметается щеткой по всей поверхности двора. Сыпучий материал проникает в швы самостоятельно, после обработки поверхности виброплитой сметаются остатки сыпучего материала.

Узел сопряжения с отмосткой

Если планируется мостить тротуарной плиткой всю дворовую территорию, то отмостка по умолчанию так же декорируется этим материалом. Поэтому необходимо учесть нюансы:

• ширина отмостки должна быть на 15 – 20 см больше проекции крыши на землю;
• уклон отмостки должен быть от стен наружу в пределах 4 – 7 градусов;
• рельеф дворовой территории, в свою очередь, может иметь уклон в сторону коттеджа.

Поэтому по периметру отмостки следует смонтировать линейную ливневку из поверхностных лотков. Либо обеспечить отвод стоков с водонепроницаемой поверхности бетонного покрытия в точечные дождеприемники, установленные в нижних точках двора, и организовать уклоны брусчатки в их сторону.

Рекомендуем: Отмостка из тротуарной плитки своими руками.

Узел сопряжения отмостки и тротуарного покрытия двора с элементами ливневки.

Важно! На этапе изготовления подстилающего слоя укладываются трубы дренажной канализации от дождеприемников в сторону подземного резервуара для приема и накопления стоков.

Таким образом, мощение двора тротуарной плиткой собственными силами не представляет сложностей для индивидуального застройщика, даже на неровном рельефе. Необходимо учесть состав почвы и ее несущую способность в зависимости от эксплуатационных нагрузок на это декоративное покрытие.
