Технология монтажа металлопластиковых труб своими руками

Современные материалы дают возможность самостоятельной установки внутридомовых магистралей систем водоснабжения и отопления, например, монтаж металлопластиковых труб без специальных инструментов или навыков.

Особенности металлопластиковых изделий

Металлопластиковые (металлополимерные трубы) – композитные изделия, для производства которых применяются различные виды материалов. Подобные элементы имеют привлекательный внешний вид, хорошую износоустойчивость, эластичность, прочность.

Металлопластиковые трубы отличаются высокими потребительскими качествами (прочностью, гибкостью, устойчивостью к высоким температурам и агрессивным веществам), а также эстетичным внешним видом

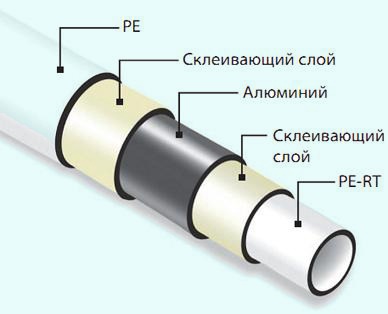

Как правило, труба состоит из пяти слоев. В качестве несущей основы применяется прочный полимер, обычно сшитый полиэтилен. Он придает гладкость внутренней поверхности, защищая ее от засоров, а также способствует прочности изделия.

На сердцевину наносится клеящее вещество, на котором укрепляется стабилизирующая трубу алюминиевая фольга (она также препятствует попаданию кислорода). Соединение закрепляется сваркой встык или внахлест.

Конструкция металлопластиковой трубы предусматривает использование пяти слоев различных материалов: двух слоев полиэтилена, двух слоев клея, слоя алюминиевой фольги

Четвертым слоем также наносится клей, к которому подсоединяется наружное покрытие – полиэтилен белого цвета, обеспечивающий изделию защиту и придающий ему эстетический внешний вид.

Технические характеристики труб D 16-20 мм

Приведем данные, характерные для металлопластиковых труб распространенных диаметров (16 и 20 мм):

• Толщина стенок соответственно составляет 2 и 2,25 миллиметров; толщина алюминиевой прослойки – 0,2 и 0,24 мм.
• Один прогонный метр весит 115 и 170 граммов и вмещает в себя объем жидкости, равный 1,113 и 0,201 литра.
• Коэффициент теплопроводности составляет 0,43 Вт/м К, показатель расширения металлопластика –  0,26х10⁴ на 1 градус Цельсия, коэффициент шероховатости — 0,07.
• При поперечном разрыве материала коэффициент прочности равен 2880 H.
• Показатель прочности соединения клеевого слоя с фольгой составляет 70 H/10 кв.мм, коэффициент прочности алюминиевого сварного слоя – 57 H/кв. мм.
• Металлопластиковые трубы могут работать даже при +95^о С, кратковременно выдерживая температуры +110-130^о С.
• В температурных границах от 0 до +25^о С система функционирует при давлении до 25 бар, а при +95^о С выдерживает давление 10 бар.
• Герметичность и целостность металлопластиковой трубы нарушается при нагрузке в 94 бара (при +20^о С).

При правильном монтаже и соблюдении эксплуатационных правил изделия из металлополимеров могут служить 50 лет и более.

Достоинства и недостатки металлополимеров

К числу преимуществ подобных изделий можно отнести:

• простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
• высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
• умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
• высокие показатели прочности, кольцевой жесткости;
• устойчивость к коррозии, агрессивным средам;
• несклонность к образованию отложений и засоров;
• эстетичный внешний вид;
• высокую пропускную способность;
• низкую теплопроводность;
• достаточную пластичность;
• возможность легкого ремонта;
• долговечность.

Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.

Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.

Сферы применения металлопластиковых элементов

Трубы из металлополимеров широко используются при обустройстве индивидуальных домов, в промышленном строительстве и сельском хозяйстве.

Изделия из металлопластика широко применяются в частном и промышленном строительстве. На этой фотографии представлены трубы, используемые для прокладки отопительных систем

Основными областями их использования являются:

• транспортировка жидкостей, газообразных агентов;
• прокладка систем водоотведения, водопроводов, отопления;
• в конструкциях, предусматривающих перенос сжатого воздуха;
• подводка компонентов отопления к радиаторам, устройство теплого пола;
• монтаж кондиционирующих схем;
• защита и экранирование проводов (в первую очередь силовых);
• сооружение поливочных систем.

Металлопластик не рекомендуется применять:

• при организации систем центрального отопления с предполагаемым устройством элеваторных узлов;
• в местах с присвоенным уровнем пожарной безопасности «Г»;
• при предполагаемой подаче горячей жидкости в трубопроводе с рабочим давлении >10 бар;
• в помещениях, где планируется разместить источники теплового излучения с поверхностной температурой свыше 150 градусов С.

Кроме того, металлополимерные трубы нежелательно использовать в предохранительных, сигнальных, переливных, расширительных схемах и в противопожарных водопроводах.

Три основных способа разводки труб

Разводку металлопластиковых систем можно осуществить разными методами, каждый из которых выбирается исходя из целесообразности и возможностей дальнейшего доступа к системе.

Вариант #1: скрытая

В этом случае все трубы и соединения скрываются в глубине стены под отделочными материалами. Наружу выводятся лишь фитинги и отводы для подключения сантехнических устройств.

Скрытый способ монтажа предполагает установку конструкции в стене, где для труб специально подготавливаются выемки, после чего поверхность заделывается

При использовании этого способа монтажа сохраняется дизайн интерьера, кроме того, маскировка коммуникаций предохраняет их от случайных повреждений.

Этот вариант имеет несколько минусов:

• Для прокладки каналов под трубы требуется сложный и трудоемкий процесс штробления. После укладки коммуникаций поверхность приходится восстанавливать вновь.
• Подобный способ не годится для несущих стен, где запрещено проводить штробление нормативными документами.
• Достаточно высокая стоимость, связанная с проведением добавочных работ.

Этим способом лучше воспользоваться во время проведения ремонта в ванной. Устраивать скрытую прокладку в уже оформленном помещении нецелесообразно, так как при этом потребуется полный демонтаж стенового покрытия (облицовки, штукатурки).

Вариант #2: открытая

Если трубы по какой-либо причине невозможно укрыть в стене, их можно проложить по ее поверхности. Этот вариант более удобен для проведения визуального контроля над местами соединений, что позволяет в случае необходимости быстро прочистить участок или заменить компонент.

При открытом методе прокладка труб производится по поверхности стены, что позволяет осуществлять контроль соединений и сокращает стоимость работ

Открытой разводкой можно воспользоваться в помещениях с уже сделанным ремонтом, поскольку монтаж не нанесет вреда оформлению стен. К достоинствам этого метода можно отнести его легкость и более низкую стоимость работ, чем при прокладке внутренних коммуникаций.

Вариант #3: комбинированная

В этом случае трубы проводятся по поверхности неотделанных стен, после чего они закрываются коробами либо фальш-панелями. Это достаточно сложный способ, поскольку он требует идеального вписания в интерьер декоративных элементов, в качестве которых можно также применять гипсокартон, плитку и другие материалы.

Схемы разводок для санузла и ванной

При сантехнических работах, проводимых в ванных комнатах и туалетах, могут применяться три схемы разводок металлопластиковых труб. Для частных домов наиболее рациональным является использование коллектора.

Эффективная коллекторная система

Надежный и практичный вариант, предполагающий подключение каждого объекта к центральной трубе через подводящую пару. Это позволяет крану регулировать или отключать водоподачу к каждому конкретному сантехустройству.

При последовательной разводке каждое сантехническое устройство имеет свой запорный кран. Все детали помещаются в едином месте — коллекторе

Все регулирующие приборы располагаются в компактном коллекторе, который помещается в специально отведенном для них пространстве (шкафу).

Подводящие трубы, имеющие минимум соединений, не требуют особого контроля, что позволяет производить прокладку скрытым способом. Недостатком этого варианта является достаточно высокая стоимость, поскольку для каждого подключения потребуется приобрести особый запорный кран.  Поскольку такая система достаточно сложная, работы необходимо производить аккуратно и тщательно.

На схеме коллекторной разводки видно, что отдельные элементы сантехники подсоединяются к центральной трубе. Это позволяет точнее регулировать подачу воды

Важное преимущество: в случае выхода из строя отдельного предмета (стиральной машины, смесителя) нет необходимости полностью отключать ванную от водоснабжения — достаточно просто выключить необходимый запорный кран.

Последовательная система подсоединений

Такой вариант предполагает подключение каждого сантехпредмета к магистральной трубе при помощи отдельного тройника. Он больше подойдет для ванных с минимальным количеством объектов (стиральная машина, общий смеситель).

Последовательную разводку, схематично изображенную на рисунке, рекомендуется применять для помещений с небольшим количеством объектов, которые поочередно подсоединяются к трубам при помощи тройников

Последовательную схему можно реализовывать уже после завершения в комнате отделочных работ, применяя открытую систему укладки. Процесс сборки достаточно прост: труба прокладывается от одного предмета к другому, одновременно из тройника выводится подводящий элемент.

Этот вариант требует минимальных финансовых затрат. Следует учесть, что при большом количестве точек забора жидкости напора может не хватить, и система будет функционировать с затруднением или даже совсем выйдет из строя.

Система разводки с проходными розетками

Подсоединение сантехнических устройств происходит аналогично последовательному, но вместо тройников используются розетки. Эта схема обычно применяется лишь в индивидуальных домах, поскольку она требует прокладки труб большой длины, а также установки дополнительного насоса, который поможет обеспечить нужный напор воды.

При выполнении соединительных работах с металлопластиковыми трубами следует учесть несколько важных нюансов:

• При разработке конструкции желательно предусмотреть минимум соединений.
• Важно применять трубу и соединительные муфты, сделанные из одного и того же материала.
• Для трубопровода лучше использовать теплоизоляцию, позволяющую предотвратить оседание конденсата.
• Необходимо предусмотреть свободный доступ к приборам учета, фильтрам, разъемным соединениям.

Соблюдение правил позволит создать надежную систему, способную прослужить много лет.

Разводка труб канализации

Свои особенности имеет работа по монтажу канализационных металлопластиковых труб.

Канализационная разводка из металлопластика имеет ряд особенностей. В этом случае важно использовать трубы большего диаметра, а также принять меры для организации наклона трубопровода

В этом случае для беспрепятственного отвода стоков с предотвращением засоров важно соблюдать следующие требования:

• Выдерживать уклон (0,02-0,03 от целостной длины конструкции) по направлению к сливному коллектору.
• Запрещается ставить отводы под углом 90 градусов при монтаже конструкций.
• Необходимость установки специальных тройников со съемными крышками (ревизии) на участках перед поворотами, склонными к образованию засоров.
• При укладке системы скрытым способом важно напротив ревизии оставлять смотровые окошки.
• Собирая систему, важно оставлять запас, предназначенный для температурного расширения изделия.

Для монтажа канализации необходимо использовать трубы, диаметр которых обеспечивает легкую проходимость сточных вод. Для унитазов рекомендуется применять изделия диаметром не менее 100 мм, для ванн и раковин – достаточно 50-75 мм.

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

• При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
• Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы. Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
• При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
• Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

Инструменты и материалы для прокладки труб

Для прокладки металлополимерных систем требуется минимум устройств и материалов, однако лучше выбирать качественные приспособления и трубы.

Приспособления для монтажа трубопровода

Для создания конструкции из металлопластика достаточно весьма скромного набора инструментов: трубореза, простейшего трубогиба, раздвижного и накидного ключей.

Для монтажа металлопластиковой системы своими руками необходим минимум инструментов, который можно приобрести в наборе или по отдельности с строительном супермаркете

Труборез нужен для отделения мерных отрезков трубы от бухты. Так как металлопластик достаточно податливый материал, его можно резать ножовкой по металлу или даже острым ножом. Тем не менее, идеальной перпендикулярности линий, без которых сложно получить герметичное соединение, можно получить лишь при использовании специального резака.

Ключи разных видов важны для монтажа и сборки резьбовых соединений на фитингах трубопровода. При крайней необходимости можно обойтись одним накидным ключом, однако для комфортной работы лучше воспользоваться двумя накидными и одним разводным ключом.

Калибр – важный инструмент для создания точного и герметичного соединения трубы с фитингом: он позволяет центрировать плоскость среза и снять фаску с внутренней части изделия.

Трубогиб позволяет менять конфигурацию элемента, благодаря чему можно сэкономить на угловых фитингах. Особенно важно иметь этот инструмент, если конструкция предполагает большое число угловых сопряжений.

Какие материалы потребуются

Для прокладки трубопровода важно запастись следующими компонентами:

• трубами (бухты, мерные отрезки);
• различными вариантами фитингов (обводы, тройники, уголки), с помощью которых отдельные участки труб превращаются в единую систему;
• крепежными элементами – разборными хомутами и клипсами, при помощи которых металлопластиковые конструкции фиксируются на опорных поверхностях, чаще всего на стене.

Важно заранее подобрать все необходимые материалы и инструменты, чтобы затем беспрепятственно осуществлять все работы.

Разметка линий трубопровода

Перед началом работ важно продумать, как будут размещаться трубы. При разработке схемы желательно:

• Наносить линии трубопровода непосредственно на стенах помещения, где планируется его проложить, что способствует визуализации конструкции.
• В качестве стартовой точки использовать место подключения трубы к крану или радиатору, которые должны быть уже установлены до начала монтажа.
• Свести к минимуму количество тройников и крестовин, влияющих на стабильность напора, а также минимизировать число других фитингов.
• Для угловой прокладки металлопластиковых труб можно воспользоваться трубогибом или угловыми фитингами.
• Ко всем соединительным элементом следует обеспечить свободных доступ, так как крепежи на резьбе нуждаются в периодическом подтягивании во избежание протечек.

Установку соединительных элементов нужно выполнять уже после завершения расчетов и разметки конструкции.

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску).

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными. Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали.

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

• переходники для соединения труб с различным диаметром;
• тройники, обеспечивающие ответвления от центральной трубы;
• уголки для изменения направления потока;
• водорозетки (установочные колена);
• крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

Видеосоветы по монтажу металлопластиковых труб

В представленном ниже видеоролике специалисты расскажут, как правильно и быстро монтировать конструкции из металлопластиковых труб.

Использование правильных методов и качественных компонентов позволяет создать прочные металлопластиковые системы, которые будут служить на протяжении долгого времени без протечек, ремонта и лишних материальных трат.
