Стропильная система своими руками: нюансы при установке (видео)
Для самостоятельного построения стропильной системы есть два варианта: вертикальная и наклонная. Выбор зависит от характеристик конструкции здания. Известно, что стропила выступают в качестве основных элементов крыши для частных домов. Для сборки крыши своими руками необходимы определенные знания и умения, поскольку это непростое дело. Процесс строительства и установки крыши состоит из нескольких этапов.

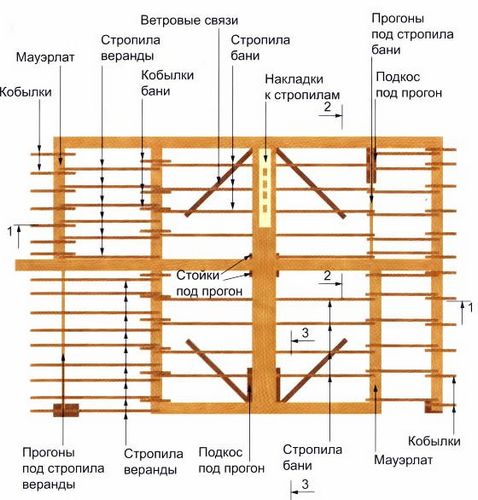

Схема соединения стропил.
Какие бывают виды кровли?
Кровлями обустраиваются любые строения с целью защиты внутренней части помещения и фасада от неблагоприятных воздействий окружающей среды, в том числе и атмосферных осадков. Крыша состоит из скатов, которые имеют разные углы наклона. Угол берется исходя из климатических условий местности и, соответственно, идей архитектора. Основа всех крыш – стропила, обрешетка и кровельное покрытие. Однако помните, что стропильная система своими руками делается только для дома, коттеджа, бани или каких-либо других построек. На производственных объектах конструкция крыши совсем иная, поэтому не стоит применять один вид ко всем строительным сооружениям.
Основные виды стропильных систем.
Работа по установке и монтажу подобной системы выполняется с помощником, чтобы упростить и ускорить процесс. Не забывайте и о сопряжении скатов – для каждой кровли предназначается свой тип ребер (образующихся при сопряжении). Сопряжения бывают двух видов: горизонтальные и наклонные. В первом случае это верхняя точка крыши, во втором – внутренние сопряжения (ендовы, разжелобки). По конструкции крыша может быть односкатная, двускатная, четырехскатная и мансардная.
- Самая простая – односкатная конструкция. Она представляет собой сооружение, опирающееся на несущие стены.
- Двускатными кровлями именуют более сложные конструкции, которые, однако, несложны в монтаже. Скаты, как правило, опираются на противоположные стороны стен, что с виду образует треугольник. Они называются фронтонами.
- Третий вид конструкции – вальмовый (четырехскатный), представляет собой два ската, но вместо фронтовых скатов устанавливаются треугольные, вальмовые.
- Что касается мансардных крыш, то здесь конструкция схожа с двускатными крышами. По-другому их называют ломаными кровлями. Такая стропильная система содержит несколько участков с различными углами наклона.
Что представляет собой стропильная система?
Устройство наслонных стропил.
Стропильная система, своими руками сделанная, состоит из кровельной конструкции, которая имеет разнообразные параметры и особенности монтажа. Что представляет собой эта система? Основу любой кровли составляют стропильные ноги. Они формируют скат крыш. К тому же необходимы в данной системе и вертикальные опоры вместе со стойками. Эти элементы передадут какую-то часть нагрузки на колонны или стены для опоры.
Вам понадобятся и такие дополнительные детали, как подкосы и наклонные элементы. Они также служат для опоры и укрепления конструкции. Затяжка в стропильной системе применяется исключительно для сокращения усилия при распоре. Такая деталь служит для соединения стропильных ног между собой. Что касается формы, то наиболее предпочтительным вариантом является треугольная, так как она отличается прочностью и надежностью.
Подготовительные работы по устройству стропильной системы
Монтаж стропильной системы четырехскатной крыши.
Изготовление и установка стропильной системы своими руками начинается с необходимых подсчетов и подготовительных работ. Для работы вам потребуются специальные инструменты и приспособления, а также строительный материал. Специалисты рекомендуют первым делом продумать план процесса изготовления стропил. Чтобы правильно рассчитать параметры стропильных ног, вы можете обратиться к архитектору. Если вы хотите заниматься установкой самостоятельно, то следует подобрать размер по установленным стандартам либо произвести подсчет, опираясь на свои знания. Что нужно учитывать при расчете параметров стропил?
- Тип кровли.
- Вид покрытия для нее.
- Угол ската.
- Климатические нагрузки (конструкция должна выдерживать их).
Какой материал выбрать для изготовления стропил? Чаще всего для подобного дела выбирают древесину хвойной породы. Специалисты предпочитают именно дерево, так как оно легко поддается любой обработке и имеет доступную цену. Однако не стоит забывать, что такой материал нуждается в тщательном уходе антисептическими средствами от плесени и гнили. Оптимальное решение для изготовления стропил – брус из дерева с параметрами 10х5 или 15х5. То есть первый размер – ширина бруса, а второй – его толщина.
Почему древесина предпочтительнее металла? Как правило, деревянные стропила легко установить и качество у такой стропильной системы будет хорошее. Прочность – одно из основных требований при построении крыш, а этот материал отличается именно прочностью и надежностью конструкции. К тому же обустройство крыши своими руками на основе металла обеспечит вас немалыми хлопотами. Монтаж непростой, есть многие нюансы, а при неправильной установке придется переделывать.
Также вам потребуется приобрести хорошее антикоррозийное покрытие, чтобы защитить крышу от ржавления.
Когда будете делать стропила самостоятельно, не забывайте, что их параметры зависят от покрытия кровли, длины стропил и, соответственно, угла их сопряжения.
Инструменты для монтажа стропильной системы
Узлы крепления стропильной системы.
Чтобы начать работу, вам следует вооружиться необходимым инструментом. Для изготовления крыши вам потребуется:
- молотки (нескольких разновидностей);
- гвоздодер;
- маркер для нанесения отметок, карандаш;
- топор;
- кернер;
- ножовка;
- рулетка;
- дрель.
Еще вам пригодится дрель (набор), болгарка и уровень. Теперь, когда вы приобрели все приспособления и строительные инструменты, можете начинать работу. Первый этап монтажа стропильной системы заключается в подготовке поверхности стены и перекрытия. Материал, на основе которого сделаны стены, не всегда отличается ровностью на поверхности. В любом случае расхождения есть, даже если визуально вы этого не заметите. При этом размер расхождения увеличивается с каждым рядом, а для построения стропильной системы это не годится. Чтобы узнать точные параметры расхождений, вам следует применить уровень или отвес. Таким образом вы убедитесь, что стены действительно выше на несколько см, а углы составляют далеко не 90°. Поэтому перед началом монтажа крыши вам необходимо произвести замеры, которые выявят расхождения. Ваша задача – исправить неровности поверхности при помощи специального приспособления.
Монтаж стропильной системы своими руками
Монтаж стропильной системы крыши.
Как правило, существует множество способов сборки стропильной системы. К примеру, стропила висячей конструкции устанавливаются при помощи готовых ферм. Специалисты рекомендуют обязательно сделать чердачное перекрытие. Зачем? Суть в том, что, собрав конструкцию на земле, вам будет тяжело ее поднять на крышу, так как она слишком громоздкая. Чтобы все-таки произвести монтаж, вам нужно взять готовый шаблон, который изготавливается из легкого материала. Вы сможете собрать стропильные фермы, они будут соответствовать настоящим параметрам стропил. Основными преимуществами данного способа являются простота монтажа и эстетичность. Крыша получается ровной и красивой.
Стропила наклонной конструкции сделать намного проще. Однако здесь шаблон тоже будет уместен, поэтому позаботьтесь о его создании. Обычно монтаж производится собиранием отдельных элементов. Выполняется работа в несколько этапов.
Сначала вам необходимо установить крайние элементы, фронтовые. Их следует выставлять по отвесу и уровню по всему периметру. Далее между ними устанавливаете шпагат. Его крепость обеспечивает хорошую натяжку, что очень важно в данной работе. Затем устанавливаете все элементы, фермы стропильной системы. Когда будет происходить установка системы, делаете усиление стойками (подскоками), монтируете затяжки. Рекомендуется стягивать стропила до момента установки обрешетки.
Итак, стропильная система должна содержать стропильные фермы, боковые и коньковые прогоны, мауэрлат и диагональные элементы. Мауэрлатом называется часть кровельной системы, которая представляет собой брус или бревно. С его помощью выравниваются углы.
Основным этапом в монтаже крыш считается конструкция ферм. Она, как правило, включает в себя стропила и фермы. Помните, что наилучший вариант стропильной системы – треугольная конструкция. Для этого вам необходимо применить стропила и брус (связующий). Такая система является самой надежной и прочной.
Теперь вы знаете, как делается стропильная система крыши своими руками. На самом деле в данной работе нет особых трудностей, главное – точно следовать инструкции по монтажу.
