Столярный верстак своими руками

Важно, чтобы у каждого, кто занимается деревообработкой и плотничными работами, был хороший верстак. Прежде чем начинать сборку и использовать чертежи, нужно изучить конструкцию и тонкости изготовления верстака. Для регулировки длины упора на рабочей доске можно использовать клинья, которые вставляются в отверстия в доске, чтобы соответствовать длине обрабатываемой детали.

Собрать столярный верстак своими руками несложно.

Устройство верстака

Верстак состоит из верстачной доски и основания (подверстачье).

Доска имеет тиски – один или два, в которых мастер зажимает детали винтами.

Верстачная доска выполняется из сухой древесины или клееной фанеры толщиной до 8 см. Подверстачье выполняется из брусков толщиной от 6 см.

Подверстачье держится на 2 стойках, которые между собой поперечно скрепляются брусьями с винтами/клиньями.

Это необходимо для того, чтобы верстак при строгании, выпиливании не «ходил» из стороны в сторону.

Устройство верстака подробно:

• Рабочая столешница – из древесного массива/клееной фанеры толщиной от 6 до 8 см;
• Тиски спереди столешницы;
• Опоры верстака делаются из сплошного дерева/фанеры, соединяются поперечными планками для стабилизации;
• На опоры можно установить полки, ящик под инструмент;
• В столешнице сверлятся отверстия под клинья в целях упора для заготовок;
• Сбоку или сзади рабочей доски можно сделать выемку для хранения инструмента.

Полное устройство верстака показано на фото ниже.

1 — крышка; 2 — подверстачье; 3 — лоток; 4 — передний зажим; 5 — задний зажим; 6 — гнезда; 7 — переставные клинья (гребенки)

Размеры верстака

Тут мы встречаем первый важный нюанс, который никак нельзя игнорировать при изготовлении верстака своими руками – его высота и длина.

Минимально допустимая высота верстака – 130 см, длина – не больше 260 см.

Высота верстака подгоняется под рост работающего на нем человека:

• слишком высокий не позволит сильно упереться, что важно при строгании;
• низкий верстак заставит постоянно горбиться, что плохо скажется на здоровье спины уже через пару месяцев;
• высота будет нормальной, если вы стоите ровно, выпрямились в спине и можете положить руки на доску, не согнув локтей.

Нюансы изготовления

Изготовление верстака имеет свои нюансы, соблюдение которых гарантирует изготовление верстака, который будет выполнять свои функции безукоризненно.

Нюансов – масса, потому мы структурируем их применительно к каждому этапу будущего процесса сборки:

1. Начальный этап работ. Начать нужно с рабочей доски. Кто-то кинется искать дорогой сплошной массив дерева, и не абы какого, а как по науке – дуба, бука или ясеня. Специалисты же посоветуют взять готовую деревянную столешницу, которая будет стоить на порядок меньше;
2. Работа с будущей рабочей поверхностью верстака. Поверхность нужно сделать гладкой, потому любую древесину, уготовленную на роль верстачной доски, нужно как следует зашкурить. Лакировать или нет – решать вам;
3. Важный момент – верстак есть разновидность стола. Ваша задача, по сути – сделать стол, на котором режут не колбасу, а дерево. Потому, собрав верстак, крепите его основательно на четыре ножки и после соединяйте их поперечными рейками между собой для устойчивости;
4. Выдвижные ящички – важный элемент комфорта. Выньте из тумбочки ящичек и обратите внимание на то, как он устанавливается: есть пара направляющих в форме буквы «П» по которым скользят боковые рейки ящичка. Прибейте две направляющие рейки на удалении друг от друга, равном ширине ящичка и готово;
5. Нужен выпилочный столик, если будете пилить. Столик выносится на 20-30 см за пределы самой доски. Представляет он собой небольшую дощечку, которая крепится к рабочему столу с помощью шурупов (смотрите фото);
6. Верстачная доска должна быть прямой. Строгание, распил, выжигание, резьба и прочие манипуляции могут производиться строго на ровной поверхности и никак иначе;
7. Не забудьте про клинья! Клинья нужны для того, чтобы сделать упор при строгании заготовки. В столе при определенном шаге (10-15 см) нужно просверлить ряд отверстий (можно несколько рядов подряд), в которые вы после будете вставлять округлые клинья. По возможности воспользуйтесь насадкой для сверления квадратных отверстий – клинья квадратного сечения лучше держат упор в силу своей формы, нежели округлые, склонные к отклонению вектора прилагаемой нагрузки – заготовка то и дело будет вылетать из упора.

Практическая инструкция по созданию верстака

Итак, настал черед сделать свой собственный столярный верстак. Каждый этап сборки сопровождается описанием и фото процесса.

В конце практической инструкции смотрите видео, резюмирующее процесс сборки поэтапно. Мы не приводим чертежи складной разновидности, так как она на порядок сложнее в изготовлении.

Разберем сборку пошагово.

Видео:

Шаг 1 – сделать замеры

Рекомендации по высоте удобны не для всех. Так что подберем подстать росту: вытяните руку перед собой, так чтобы она образовала угол с телом в 90 градусов.

Далее, держа ее вытянутой, опускайте вниз по округлой траектории, пока не дойдете до оптимальной высоты. Как ее определить: представьте, что вы держите рубанок и пробуете строгать – высота удобная?

Спина сильно напряжена или нет? Если все вас устраивает, замерьте расстояние от ладони до пола – это будет общая высота верстака.

Шаг 2 – изготавливаем ножки

Возьмите готовые бруски нужной высоты, либо закупите фанеру и распилите листы на полоски нужной ширины.

Теперь их надо склеить: берем древесный клей или мощный эпоксид, накладываем несколько слоев друг поверх друга, попутно склеивая их между собой.

Может потребоваться по 10 таких полос фанеры на каждую из ножек. Лучше склеить между собой сразу 10 листов фанеры и после высыхания распилить на 4 части.

Шаг 3 – изготовляем каркас верстака

Берем уже готовую доску, толщиной от 4 см – 4 штуки, которые будут сторонами каркаса-короба и собираем коробку, сажая стороны на саморезы.

В другом случае можно взять также несколько листов фанеры, склеить их и после равномерно распилить.

Но чтобы потом правильно соединить их между собой, лучше воспользоваться фрезером и ламелями.

Высверлив нужные отверстия, собираем деревянный короб: сажаем на клей ПВА при помощи шкантов доски, зажимаем струбцинами. После высыхания крепим к коробу ножки саморезами.

Шаг 3 – собираем полку под инструмент

Из клееной фанеры (5-6 листов) вырезаем полку, которая ставится в пазы.

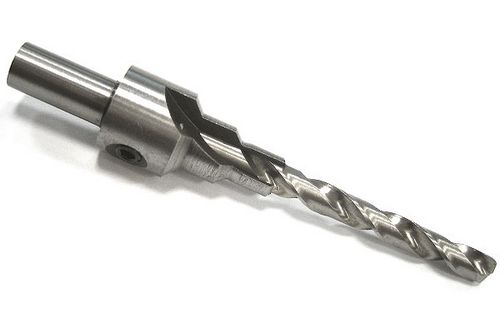

Полку нужно крепить конфирматами: используйте специальное сверло (смотрите фото), которое одновременно снимает фаску и сверлит.

Конфирмат нужно обязательно утопить, так как эта часть полки будет использована в качестве направляющей для ящика. Теперь основа стола готова.

Шаг 4 – изготавливаем ящик для столешницы

Берем лист для дна и снова 4 полосы фанеры из нескольких клееных слоев. По внутренним сторонам двух боковых стенок сделаем пазы – для дна ящика.

А снаружи этих стенок делаем пазы фрезеровкой, чтобы ящик мог свободно ездить по полкам. Фрезы подбираем так: меньшая – как толщина дна, большая – как толщина боковых полос + 1-2 мм.

Для закрепления боковой стенки ставим шканты: сверлим в торцах стенок отверстия для шкантов, размечаем карандашом точку для сверления на сопряженной стенке и сверлим на небольшую глубину.

После сажаем шканты в оба отверстия на клей ПВА. Для окончательной сборки ящика стоит использовать потайные шурупы, которые шляпкой не будут препятствовать открытию-закрытию ящика.

Шаг 5 – изготовление самой столешницы

Снова нарезаем полоски склеенной в несколько слоев фанеры под основу столешницы. Соединяем полоски в короб при помощи шкантов и ПВА.

Если используете круглые шканты, то их нужно брать минимум 4 штуки на каждое соединение.

Пока сохнет коробка столешницы, собираем ее рабочую доску: берем широкие листы фанеры и склеиваем их в несколько слоев.

Также можно подобрать столешницу от старого письменного стола и после просто подогнать по размерам. Клеем столешницу на коробку, усиленную шкантами.

Видео:

Шаг 6 – ставим тиски

Как только клей схватился и столешница готова, сверлим в ней отверстия под клинья для упора и для крепления тисков.

Обычно тиски ставятся на 3 отверстия: два – для крепления болтами, одно – для винта, сообщающего давление при вращении рукоятки.

Тиски можно взять со старого верстака или же приобрести уже готовые и после просто подогнать под столешницу, высверлив отверстия нужного шага.

Верстачные тиски – это металлический винт с направляющими и зажимом из древесины.

Можно взять несколько слоев клееной фанеры толщиной около 5-7 см и просто просверлить в ней отверстия и поставить на винт – получится упор, после поставить защелкивающие скобки, чтобы тиски не выпадали и готово.

В упоре можно просверлить отверстия по размерам шканта большого диаметра, после посадить его шурупом к квадрату из фанеры, предварительно высверлив в квадратике углубление.

Сделайте таких 4 упора и расставляйте по всей столешнице, чтобы фиксировать заготовки с упором в тисках.

Наш верстак готов!

(Все вышеописанные этапы показаны отдельно в видео процесса сборки)

Видео:

Правила ухода и эксплуатации

Существует ряд правил, которые нужно неукоснительно соблюдать, чтобы верстак как можно дольше прослужил:

• Очищать поверхность от пыли, клея после каждого использования;
• Протирайте раз в месяц поверхность горячей олифой;
• Не заливайте водой верстак, не кладите на него ничего клеящегося, включая склеиваемые детали.
• Верстак для рубки не используется ни в коем случае;
• Подложите под заготовку доску или фанеру, если хотите использовать режущий инструмент.
• Не затягивайте сильно винты тисков;
• Когда винты затянуты, по тискам нельзя бить;
• Верстак крепится к месту своего постоянного нахождения при помощи планок на шурупах или гвоздях;
• Верстачная доска не должна елозить. В противном случае – укрепите все места ее соединения;
• Протирайте деревянные винты сухим мылом, парафином или графитом, а металлические – только машинным маслом.
