Самодельная циркулярная пила: конструкция (видео)

Дисковая ручная пила – это полезный инструмент для распила деревянных материалов. С ее помощью можно резать фанеру, доски, брусы, плинтусы и т.д. Однако, при больших объемах работ, например, при строительстве дома, удобнее использовать стационарную модель. Как сделать циркулярную пилу из ручной пилы?

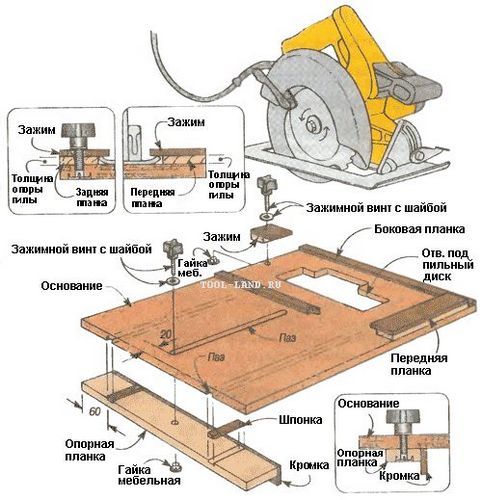

Схема самодельной циркулярной пилы.

Конструкция и материалы для стационарной пилы

Самодельная циркулярная пила своими руками может быть изготовлена путем закрепления ручного инструмента на устойчивом основании. В простейшем варианте устройство устанавливается на деревянных козлах или на столе, смонтированном из фанеры и досок. Инструмент закрепляется снизу фанерного листа, для зубчатого диска делается пропил в столешнице.

Параметры конструкции станка зависят от размера обрабатываемого материала. В соответствии с ним подбирается мощность ручного инструмента (800-1200 Вт или более). Для выполнения чистого среза лучше установить модель с частотой вращения 3000-4000 оборотов.

Для изготовления станка потребуются материалы из древесины, крепежные средства и инструмент:

Инструменты для изготовления самодельной циркулярной пилы.

• фанера толщиной от 20 мм;
• доска для ребер жесткости и ножек (50×100 мм);
• наждачная бумага, столярный клей и лак;
• болты, саморезы, струбцины;
• рулетка, карандаш, линейка;
• электролобзик, дрель, шуруповерт.

Высота стола подбирается по росту мастера и обычно составляет около 1 м, длина столешницы зависит от размера материалов, которые планируется обрабатывать.

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск. Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия. На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы – на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами. После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу. Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин. Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола. Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола. В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм. Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм. На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой. На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

Самодельная мини циркулярная пила позволяет отпиливать детали достаточно малой толщины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.
