Самодельная буровая установка на воду

Иметь собственный источник воды - необходимость для владельцев дачных участков, необходимость, которая позволяет брать душ, мыть фрукты или поливать цветы. Мечты о централизованном водоснабжении в сельской местности являются только фантастическими.

На данный момент единственная возможность получить полноценный источник воды на даче — это сделать буровую установку своими руками и с её помощью пробурить скважину. Поверьте, это не так сложно, как может показаться, на первый взгляд. Но вам придётся приложить определённые усилия, чтобы добиться результата.

Виды буровых установок для воды

Перед тем как построить буровую установку для воды своими руками необходимо немного разобраться в особенностях самых популярных конструкций. Можно выделить четыре основных вида, которые чаще всего используются строителями:

Шнековая буровая установка для воды. В процессе работы шнек достаёт грунт. Вода для промывки не нужна.
Ударно-канатная конструкция. Система состоит из рамы и основания в виде треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
Ручная установка с ротором — это самый простой, с инженерной точки зрения, вариант. В нём даже нет электромотора. Для бурения используется человеческая сила. Подобные установки для добычи воды используются довольно редко в профессиональном бурении из-за медлительности и больших трудозатрат.
Роторная система по добыче воды — обеспечивает эффективное гидробурение.

Как видите, каждая буровая установка для воды работает по определённому принципу на базе уникальной конструкции. К примеру, если вы будете осуществлять ударно-канатное бурение своими руками, то разрушение слоя почвы будет происходить при помощи груза. Он будет ритмично опускаться вниз, разрушая пласт за пластом.

Внимание! Как только, грунт размягчится — его вынимают из воронки. Затем цикл повторяется вновь, чтобы добраться до воды.

Если использовать при работе вращающийся бур, то можно как выиграть, так и проиграть. Выигрыш заключается в том, что вам нужно прикладывать меньше физических усилий. Главная же сложность заключается в конструировании самой конструкции. Она довольно громоздкая и сложная в технологическом плане. Поэтому нужно приложить немало усилий, чтобы сделать её.

Внимание! Определённые конструкционные элементы для буровой установки создать своими руками невозможно. Поэтому будьте готовы к тому, что их придётся купить.

Некоторые детали к буровой установке, собираемой своими руками, придётся заказывать у токаря. Главное, чтобы результатом вашей работы стал профессиональный аппарат, который на отлично справится с поставленной задачей. К тому же после использования вы сможете его перепродать или же сдать в аренду.

Довольно часто после успешного бурения скважины на своём участке к человеку, осуществившему данный проект, начинают обращаться соседи с просьбой сделать для них так же. Поэтому постройка буровой установки для воды своими руками может стать первым шагом к началу успешного бизнеса.

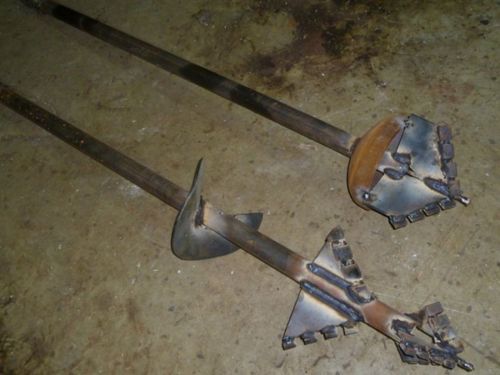

Виды буров

Не только буровые установки могут разделяться на виды. Буры, которые вы будете использовать для создания скважины своими руками, также имеют свою классификацию:

Ложковый бур для буровой установки для воды. Данный конструкционный элемент применяется на пластичных грунтах. Обычно это смесь песка и глины. Существует два варианта исполнения. В первом низ ложки делается в форме ковша с резцом с левой стороны. Правая сторона выполняется в виде поперечного выступа. Во втором варианте ложка делается из трубы подходящего диаметра.
Змеевиковый бур нужен для прохождения плотных суглинков. Устройство работает как штопор. Он быстро вкручивается в грунт. Лезвие конструкции делается в форме ласточкиного хвоста. При этом его нужно предварительно закалить. Для изготовления конструкции нужны услуги профессионального токаря, своими руками здесь справиться не получится.
Долото необходимо чтобы пробиться через каменистые породы высокой плотности. При создании конструкции особое внимание нужно уделить углу заострения. От этой характеристики зависит, с каким грунтом вы сможете работать впоследствии. Для твёрдых пород нужно 110—125 градусов, для мягких достаточно 35—70. Также большое значение имеет форма.

Выбор правильного бура также играет важную роль при создании буровой установки для воды своими руками. Если вы подберёте неправильный бур, то просто не сможете углубиться до нужной отметки.

Пошаговая инструкция создания ручной буровой установки своими руками

Необходимые инструменты и материалы

Перед тем как начать собирать ручную буровую установку для добычи воды своими руками нужно проверить наличие материалов и инструментов, у вас должен быть:

Сантехнический крест.
Ножовка по металлу.
Стальная труба. Её диаметр должен составлять половину дюйма.
Плашки.
Разводной ключ 1.
Сгон с полудюймовым диаметром.

Как только, все инструменты и материалы собраны — можно приступать к сооружению конструкции своими руками. Но предварительно нужно подготовить отрезки трубы. Именно они послужат основой самодельной буровой установки для воды.

Алгоритм создания

Чтобы создать буровую установку для воды своими руками нужно использовать качественные материалы и инструменты. При этом сам алгоритм особой сложности не представляет. Он состоит из таких этапов:

Чтобы создать крестовую конструкцию из труб нужно на концах сделать нарезку. При этом её длина должна составлять два сантиметра.
Приварите стальные пластины к трубе с торцевой стороны. Каждая пластина должна быть выполнена в виде наконечника.
Обеспечьте подачу воды. Сделать это можно своими руками. Просто присоедините шланг к крестовому отверстию. Для плотности соединения нужно использовать специальный переходник. Это позволит увеличить эффективность буровой установки.
В отверстии креста монтируется сантехническая резьба. Лучше всего, чтобы она была из ПВХ. В крайнем случае можно использовать пеньковое волокно.
К нижней части трубы присоединяется отрезок с наконечником. Чтобы это стало возможным нужно использовать сгон.

После завершения всех этих пунктов вы получите готовую и установленную ручную буровую установку для воды, которую вы сделали своими руками. Но есть один важный нюанс, о котором вы должны знать. При достижении скважиной углубления в один метр проводится замена на более длинный отрезок трубы.

Делаем электрическую буровую установку для воды своими руками

Начать нужно традиционно с подбора необходимых инструментов для создания буровой установки для воды своими руками, вам понадобится:

дрель с набором сверл,
отвертка,
болгарка,
устройство для сваривания.

Сама буровая установка для воды состоит из таких конструктивных элементов:

желонки,
стакана,
станины.

Чтобы работа по добыче воды своими руками продвигалась быстрее, буровой установке необходимо подсоединение к мотору. Оптимальный вес патрона составляет 70-80 килограмм. За очистку забоя отвечает желонка. Процесс изготовления состоит из таких этапов:

Стакан нужно изготовить из трубы. При этом диаметр детали должен находиться в диапазоне от 11 до 12 см. Чем тяжелее материал буровой установки для воды, которую вы делаете своими руками, тем лучше.
Внизу отрезка делается заострение в виде треугольных зубьев. Несколько отверстий просверливаются в патроне.
В земле выкапывается яма. В неё будет опускаться стакан буровой установки для воды, которую вы строите своими руками.
Бур делается из стальной трубы. В сечении она должна составлять 10 см. На верхний конец навинчивается резьба. С противоположной стороны делается шнековый винт на 1-2 витка. Его диметр 20 см.
Стальные ножи привариваются к шнеку.
На штангу крепится тройник.

Буром готовой буровой установки для воды нужно углубиться. Как только глубина превысит 1 метр — штанга удлиняется. Как видите, всё это можно легко сделать своими руками, и у вас на участке будет вода.

Итоги

Создание буровой установки для воды своими руками позволит вам получить полную автономность и собственный источник. Конструкция не представляет особенной сложности, и собрать её под силу каждому.
