Ремонт светодиодных ламп своими руками
Дороже, чем обычные лампы, стоят современные экономичные светодиодные. Но они также долго служат и используют меньше электроэнергии. Разочаровывает, когда такой прибор перестает работать. Мы привыкли к мысли, что лампы пользуются один раз и выбрасываются после перегорания. Цель этой статьи - объяснить, как можно восстановить такую лампу своими руками.
Ремонт светодиодных ламп возможен! Причем задача эта по плечу даже человеку, не особо сведущему в электрике.
Светодиодная лампа значительно экономит ваши расходы на электричество
Устройство и принцип работы светодиодной лампы на 220 вольт
Светодиодные устройства значительно экономят электроэнергию, и при этом дают полноценное освещение. 10-ваттная лампочка с диодами дает такой же мощный поток света, как стоваттная лампа накаливания. Выходит, что этот вид осветительных приборов сокращает ваши расходы в десять раз. При этом такие приборы отличаются долговечностью, если конечно они не произведены в Поднебесной.
Чтобы разобраться с возможным ремонтом, нужно представлять себе принцип работы устройства. Здесь все немного сложнее, чем в традиционных лампах Эдисона. Каждый источник света, диод, состоит из двух полупроводников разного материала. Один содержит преимущественно электроны, второй – ионы.
При пропускании электрического тока между полупроводниками возникает выделение энергии со световым излучением
Такие полупроводники называют светодиодами. На заре этой технологии устройства могли испускать только зеленый, желтый и красный свет. По этой причине их использовали в индикаторах. Современные технологии позволяют охватить весь спектр и использовать теплые и холодные оттенки, в которых преобладают синий или желто-красный цвет.
Теперь непосредственно об устройстве лампы. Внешне она мало чем отличается от традиционной лампочки. Она имеет такой же цоколь с резьбой и подходит для всех видов светильников. Но внутри изделие имеет сложную структуру.
Схема светодиодной лампы на 220 В
Под прозрачной оболочкой колпака скрываются контактный цоколь, корпус, драйвер и плата с полупроводниками. Задача драйвера – понижение стандартного для наших сетей тока 220 вольт до необходимой для работы полупроводников величины. Эта плата питания и управления может быть устроена по-разному в зависимости от решения производителя. Для снижения собственных затрат некоторые не очень порядочные производители не устанавливают на платы необходимые для наших сетей стабилизаторы. В итоге лампочка светит очень ярко, но недолго. Один диод светит недостаточно ярко, поэтом в лампочках их группируют по несколько штук на плате, объединяя в одну цепь. Если один их полупроводников вышел из строя, вся лампа не будет гореть.
Структура LED-светильника
Прозрачный колпак лампы на качественных изделиях покрыт изнутри люминофором – веществом, усиливающим свечение. Такие лампочки снаружи выглядят матовыми, непрозрачными. Подобные изделия не раздражают глаза, их свечение схоже с естественным солнечным освещением.
К сведению! В светодиодных приборах мощность и светоотдача напрямую не связаны между собой. Подбирая подходящую лампу, нужно изучить данные на упаковке по уровню светового излучения. Оно измеряется в Люменах.
Схема-чертеж драйвера светодиодной лампы
Схема платы питания светодиодной лампы не отличается особой сложностью. Деталей не много: пара резисторов и встречно-параллельное подключение диодов. Такой тип подключения позволяет защититься от обратного напряжения и увеличить частоту мерцания до 100 Гц. В некоторых лампах может быть установлен всего один резистор.

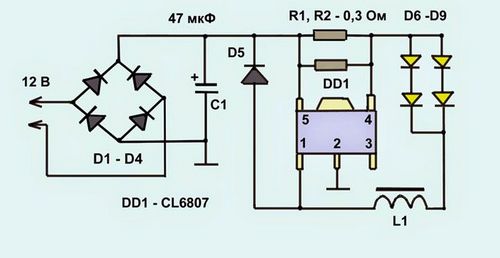

Схема драйвера светодиодной лампы 220 В
Для сети 220 вольт в устройстве установлен конденсатор ограничения на выпрямляющем мосте.
К сведению! В принципе, один из полупроводников можно поменять на простой выпрямительный, но такое изменение уменьшает частоту мерцания до 25, а это отрицательно сказывается на зрительных ощущениях.
Почему может потребоваться ремонт светодиодной лампы, устройство и электрические схемы
К сожалению, наука пока не изобрела вечных материалов и двигателей, так что рано или поздно каждое устройство выходит из строя. И LED-лампы не исключение.
В среднем такой прибор способен прослужит 10 лет. Сократить продолжительность жизни лампочки могут особые условия эксплуатации и перепады напряжения. В первом случае понятно, что если светильник установлен на улице и работает в жару и мороз или в помещении с повышенной влажностью, прослужит он гораздо меньше обычного. А с перепадами напряжения можно в принципе бороться, устанавливая выпрямители тока в доме или квартире. Устройства эти не из дешевых, и на практике используется немногими, а напрасно, ведь на кону не только жизнь лампочек, но и сохранность более дорогостоящей бытовой техники. Состояние электрических сетей в нашем отечестве оставляет желать лучшего и вряд ли что-то изменится в ближайшем будущем.
К сведению! В процессе эксплуатации неизбежно снижается мощность полупроводников, они постепенно теряют свои способности.
Основные причины выхода LED-ламп из строя:
| Причина | Описание |
|---|---|
| Нарушение кристаллической структуры полупроводников | Материал диодов может по-разному реагировать на увеличение плотности инжектированного тока. Какие-то полупроводники разрушаются быстрее, какие-то – медленнее. Дольше всего «держатся» системы InGaN/GaN. |
| Электромиграция | Металл электродов в процессе эксплуатации проникает на внутреннюю часть, это вызывает разрушительные процессы. Чтобы замедлить диффузию, на электроды наносят барьерный слой. |
| Перегрев диода | В местах соединения светодиода с подложкой могут остаться каверны. Чаще всего причина в некачественном припое. В результате отвод тепла происходит недостаточно интенсивно и полупроводник перегревается. |
| Перегрузка и короткое замыкание | Электростатические разряды, резкое повышение напряжения и короткое замыкание – все это может привести к разрушению полупроводников |
Основы ремонта светодиодной лампы на 220 В своими руками
Прежде чем заниматься ремонтом лед лампы, убедитесь, что проблема заключается именно в ней, а не в люстре или проводке.
Сделать это не сложно: нужно проверить наличие напряжения специальным инструментом или просто вкрутить другую лампу. Если и она не загорелась – ищите обрыв провода или нарушение контакта в светильнике.
Если другая лампочка дает свет – значит проблема именно в осветительном приборе
Совет! Приступая к разборке, фотографируйте каждый этап. Так вам потом будет легче сориентироваться в обратном процессе. Мелкие детали выкладывайте в коробочку или блюдце, чтобы они не укатились по столу.
Чтобы найти причины поломки, придется протестировать каждую составную часть светодиодной лампы. В этом деле не обойтись без мультиметра.
Небольшой видеоматериал о том, как пользоваться мультиметром:
Для ремонтных работ потребуется паяльник, набор отверток медицинский скальпель или тонкий нож.
Как аккуратно разобрать светодиодную лампу и выявить причину поломки
Итак, как починить светодиодную лампу на 220V? Не всегда причину проблемы можно найти при простом визуальном осмотре. В любом случае, придется потратить время и силы на поиск скрытого недуга. Как правильно разобрать светодиодную лампочку? Главное в этом деле – предельная осторожность и аккуратность. Не прикладывайте чрезмерных усилий, не используйте острые инструменты там, где можно обойтись руками.
Алгоритм разборки:
| Фото | Описание работ |
|---|---|
 | Первый этап – снятие купола. Он крепится на радиаторе с помощью тонкого слоя клея. Возьмитесь за обе части руками и вращательными движениями освободите купол. Постарайтесь сильно не сжимать хрупкий пластик, он может лопнуть. |
 | После освобождения купола перед вами встает самая сложная задача – отделение пластины со светодиодами. |
 | Сначала придется выкрутить крепежные болты. Головки у них очень маленькие, так что потребуется набор так называемых претензионных отверток. |
 | После удаления болтов алюминиевую пластину со светодиодами нужно отделить от радиатора. Она закреплена клеем, так что нужно подцепить ее острым предметом и аккуратно оторвать. |
 | Радиатор нужно отсоединить от цоколя. Это делается легко все теми же вращательными движениями. |
 | Для окончательного отделения пластины с полупроводниками придется распаять места крепления питающего провода. |
 | После снятия платы со светодиодами и радиатора вы обнаружите блок питания лампы. |
 | Для проверки работы светодиодной платы потребуется источник питания на 12 вольт и два щупа. Их прикладывают к местам пайки провода. Если плата не загорелась – проблема в ней. Иногда сгоревшие светодиоды видно невооруженным глазом. |
 | Проверка работы блока питания требует предельной осторожности! Цоколь лампы следует вкрутить в патрон и подключить. После мультиметром замеряется напряжение на концах распаянного провода. Процедура опасная! |
Процедура замены светодиодов
Если проблема заключается в неисправном светодиоде, лампочка просто перестает работать. Если она мигает – то дело в плате питания.
После обнаружения погасшего диода нужно его удалить. Определить исправность полупроводника можно тремя способами:
| Фото | Описание работ |
|---|---|
 | Перегоревшие диоды имеют на поверхности точки или пятнышки. Кроме того, можно обнаружить вокруг них следы перегорания. |
 | Можно попробовать прозвонить диоды мультиметром. |
 | Можно снять сомнительные диоды и проверить работоспособность проводами, подключенными к источнику питания на 12 вольт. |
Для ремонта лампы хорошо иметь аналогичную лампу – донор. С нее и снимают полупроводники для замены. Как заменить светодиод:
| Фото | Описание работ |
|---|---|
 | Плату с полупроводниками снизу нагревают строительным феном. Пайка размягчается и диод легко снимается обычным пинцетом. После на ту же разогретую плату ставится новый источник света. После остывания он прочно фиксируется на месте. Обратите внимание: диоды имеют полюса, так что снимая полупроводник, запомните, как он был расположен относительно большего и меньшего контакта. Типоразмер диода указан мелким шрифтом на самой плате, например как в этом случае – 2835. |
Для закрепления пройденного видеоурок на эту тему:
Статья по теме:
Зная основные характеристики светодиодов, можно подобрать оптимальный вариант с точки зрения освещенности помещении и эксплуатационных затрат. Предлагаем ознакомить с основными видами диодов, их отличительными особенностями и порядком монтажа.
Ремонт драйвера светодиодной лампы
Мы рассмотрели, как отремонтировать светодиодную лампу своими руками, если перегорел один из полупроводников. Как видите, задача довольно простая. Теперь рассмотрим ситуацию, если из строя вышел блок управления, драйвер лампы.
Мост и микросхему для ремонта, как и другие запасные части можно купить в самом большом китайском интернет магазине.
| Фото | Описание работ |
|---|---|
 | Для ремонта драйвера могут пригодиться платы-доноры. Не спешите выбрасывать старые лампы. |
 | Мост и микросхема снимаются с платы тем же способом, что и светодиоды. Строительным феном разогревается поверхность платы и пинцетом легко снимаются детали. |
 | После того, как детали сняты, места их крепления обрабатываются паяльной пастой BGA. |
 | Остается только поставить сменные детали на освободившиеся места и закрепить их тем же строительным феном или паяльником с игольчатым жалом. |
Задача эта для тех, у кого руки растут из нужного места. Если не уверены в своих силах или у вас проблема со зрением – просто закажите несколько готовых драйверов и меняйте их по мере необходимости.
Видео, как заменить драйвер:
Замена блока питания
Одна из распространенных причин поломки светодиодной лампы – выход из строя резистора или конденсатора. Проверить состояние этой детали не просто, придется подключить лампу к сети.
| Фото | Описание работ |
|---|---|
 | Неисправность конденсатора можно определить визуально – он вздувается, как в этом случае. |
 | Вздувшийся конденсатор нужно отпаять от платы с помощью паяльника. |
 | Новый конденсатор соответствующей мощности закрепляется на плате с соблюдением полярности. |
Для того, чтобы заменить резистор на лампе, нужно знать основные данные светодиодов.
Видео: инструкция по подбору резистора
Статья по теме:
Немногие знают как рассчитать и подключить блок питания для светодиодной ленты 12В. В этом обзоре мы расскажем о критериях выбора, правилах подключения и ценах.
Причины моргания LED лампочек
Необходимость ремонта светодиодных прожекторов может быть вызвана частым морганием. Этот режим очень напрягает зрение. У человека может болеть голова и глаза, если частота мигания осветительного прибора выходит за допустимые рамки. Дело может дойти до проблем с психикой.
Такая неисправность может быть вызвана заводским браком лампы или неправильным подключением прибора. Не исключено, что придется заняться ремонтом все светодиодной люстры. Но в большинстве случаев достаточно просто перекрутить лампочку, то есть выкрутить и вкрутить снова. Если проблема кроется в проводе, питающем светильник, следует заменить проводку.
Совет! Попробуйте в один из рожков люстры вкрутить обычную лампу накаливания. Она разгрузит конденсаторы и мигание прекратится.
Подводим итоги: ремонт светодиодных ламп своими руками
Как видите, ремонт светодиодных светильников сделать не сложно. Нужно обладать хорошим зрением и скромным набором инструментов. Выгода от такого занятия очевидна: восстановить лампу можно за копейки. Мультиметр и паяльник вам в помощь! Если у вас остались вопросы или вы готовы поделиться своим опытом, пишите!
