Рекуператор для частного дома: виды, принцип работы и секреты монтажа

В Европе слово "рекуператор" является широко известным. Немецкие и английские жители успешно используют это устройство для экономии тепловой энергии в своих домах. Эта статья отвечает на вопросы, такие как: зачем нужен рекуператор в частный дом, принцип его работы, стоимость, возможность сделать и установить устройство самостоятельно и другую информацию о рекуператоре.

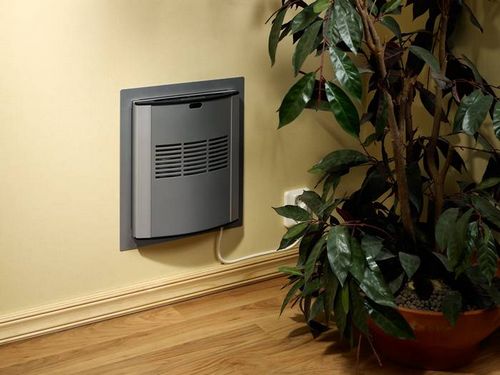

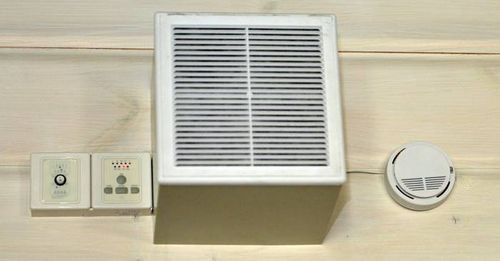

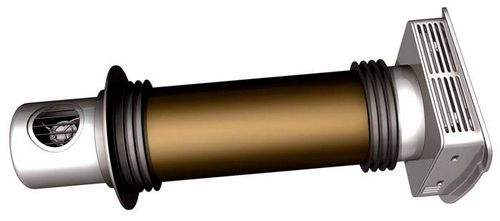

Рекуператор – небольшое устройство в вентиляционном канале

Рекуператор воздуха для дома: назначение и принцип работы

Рекуперация воздуха способна решить сразу две проблемы:

• обеспечить доступ свежего воздуха в дом;
• значительно сократить расходы на отопление.

Необходимость в подобных устройствах растет вместе с популярностью новых технологий строительства

Каркасные дома, использование пластиковых окон и дверей, современные способы отделки делают помещения все более герметичными. С одной стороны, это неплохо, в доме нет сквозняков и потери тепла. С другой – в герметичном помещении может развиваться плесень, а отсутствие притока свежего воздуха провоцирует размножение болезнетворных микробов и бактерий.

В каких помещениях особенно нужен воздухообменник:

• в жилых комнатах с металлопластиковыми оконными рамами;
• в гараже, где повышена концентрация выхлопных газов и токсичных испарений;
• в бане, сауне, бассейне, оранжерее и других помещениях с повышенной влажностью.

Хорошая вентиляция нужна на кухне – месте повышенной концентрации паров и ароматов пищи

Рекуператор: что это такое?

Термин «рекуперация» обозначает обратное движение. В одноименном устройстве происходит воздухообмен между помещением и улицей. Прогретые воздушные массы, проходя через прибор, частично прогревают входящий поток. Это не простое проветривание комнаты при помощи форточки, когда всё тепло безвозвратно теряется. Рекуперация – способ вентиляции с экономным расходом тепла.

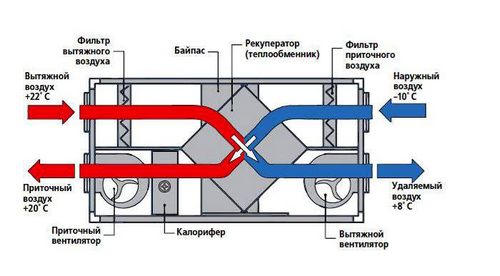

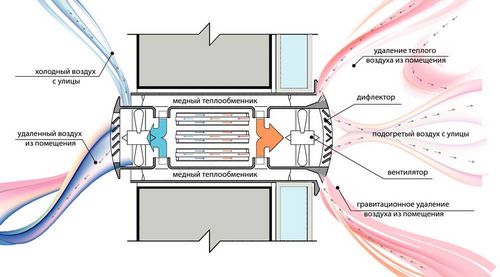

Схема рекуператора

В устройство встроен теплообменник, который сохраняет комнатное тепло и отдает его входящему воздуху. Вентиляция с рекуперацией тепла выгодна в первую очередь владельцам частных коттеджей с индивидуальной системой отопления. Они несут расходы за каждый киловатт тепловой энергии, поэтому реально смогут ощутить экономию от использования этого устройства.

Рекуператор для квартиры может быть,не настолько актуален в плане экономии. Но есть и другая польза от применения этого устройства: он эффективно очищает поступающий с улицы воздух от вредных для здоровья городских примесей и аллергенов.

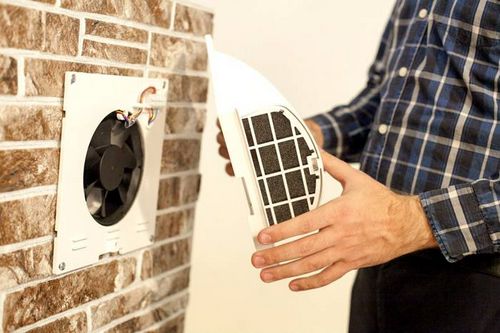

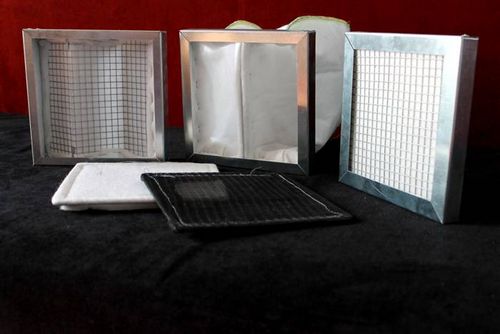

Фильтры в рекуператоре эффективно задерживают частицы пыльцы и пыли

Полезная информация! Рекуперация обновляет атмосферу в доме каждые пару часов, обеспечивая доступ отфильтрованного воздуха, подогретого зимой и прохладного – летом.

Прибор воздухообмена состоит из двух камер. Двигаясь сквозь эти камеры, воздушные потоки не перемешиваются.

Теплообменник накапливает тепло от одного потока и передаёт его другому

Такой прибор может сохранить до семидесяти процентов тепла, возвращая его в помещение.

Обратите внимание! Рекуператоры являются составной частью вентиляционной системы и их эффективность напрямую связана с работой всей сети.

Установка вентиляционной системы с рекуператором обойдётся дороже, чем обычная конструкция, но эти расходы окупаются достаточно быстро. Учитывая экономию на кондиционирование и отопление жилища в тридцать процентов, установка рекуператора окупается в среднем за три-четыре года. И это без учёта несомненной пользы для здоровья всего семейства, ведь расходы на препараты от аллергии и ОРЗ сократятся на порядок.

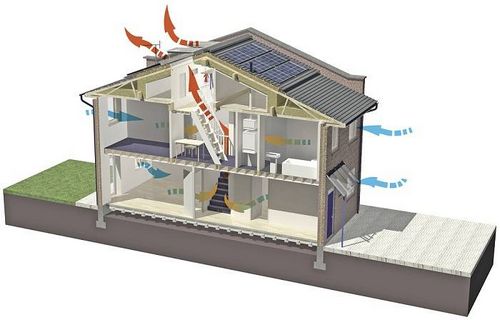

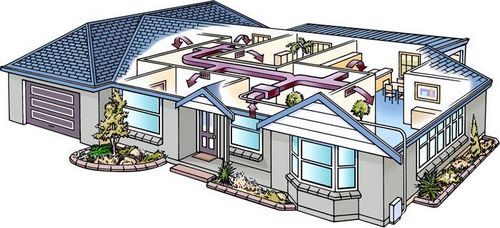

Рекуперация обеспечит дом свежим воздухом

Рекуператор для частного дома: виды и критерии выбора

Рекуперационные системы делятся на несколько разновидностей:

• пластинчатые приборы;
• роторные системы;
• крышные устройства.

Каждый тип воздухообменника предназначен для особых условий и имеет свои преимущества и недостатки.

Пластинчатые приборы

Это самые распространённые теплообменники, имеющие простую конструкцию и отличающие исключительной надёжностью.  Пластинчатый рекуператор для частного дома имеет коэффициент полезного действия до 78 процентов для моделей из пластика и металла и до 92 – для устройств с теплообменниками из целлюлозы. Разница обусловлена тем, что целлюлозные обменники возвращают не только тепло, но и влагу в воздушном потоке, а влага, как известно, обладает большей теплоёмкостью.

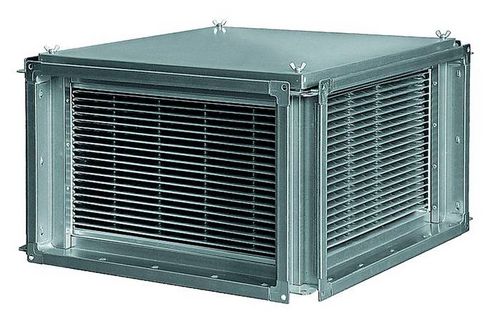

Пластинчатый прибор

Обратите внимание! Все воздухообменники, кроме целлюлозных, нуждаются в дренаже для удаления лишней воды.

Преимущества пластинчатых устройств:

• высокий коэффициент полезного действия;
• надёжность в эксплуатации;
• автономная работа без дополнительных энергозатрат.

Недостатки:

• пластинчатые обменники устанавливаются только в системах с вытяжкой и притоком;
• подобный теплообменник обмерзает в сильные холода и требует приостановки работы на время разморозки (исключение – целлюлозные модели);
• рекуператоры этого вида не возвращают влажность воздушных потоков (за исключением целлюлозных).

Роторные устройства

Роторные воздухообменники – второй по популярности вид приборов. Устройство изготавливается из алюминия и приводится в действие при помощи электромоторчика.

Роторное устройство

Приводной ремень вращает плоский и зигзагообразный элементы ротора. Каждая часть устройства при движении через зону вытяжки нагревается и передаёт тепло входящему потоку.

Плюсы роторной системы:

• высокий коэффициент полезного действия;
• сохранение влажности воздушных потоков;
• компактные размеры, позволяющие применять устройство в небольших вентиляционных системах;
• ротор не обмерзает даже при суровых морозах.

Минусы:

• зависимость от электроэнергии.

Крышные воздухообменники

Рекуперация тепла в системах вентиляции с использованием пластинчатых или роторных приборов может осуществляться при помощи специальной крышной установки. Обычно такие высокоэффективные системы устанавливают в больших помещениях, не имеющих внутреннего разделения. В основном это ангары, большие гаражи или торговые точки.

Система забирает воздух из-под потолка и возвращает его в зону, комфортную для человека

Очевидным преимуществом этого типа воздухообмена является его эффективность, но такие устройства мало подходят для частного дома или квартиры.

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

• четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
• пластиковые фланцы;
• ящик из жести или фанеры, МДФ;
• герметик и минвату;
• уголки и метизы;
• пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

• Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
• На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
• Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
• Кассету нужно скрепить каркасом, для этого используется уголок.
• Все стыки тщательно обрабатываются силиконом.
• На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
• Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
• Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
• Остаётся только вставить воздухообменник в систему вентиляции.

Совет! Для контроля за образованием наледи на пути тёплого воздуха лучше установить датчик давления. Он подаст сигнал, если движение воздушной массы будет затруднено.

Видео: пример сборки рекуператора

Лучшие бытовые рекуператоры

Учитывая, что пластинчатые рекуператоры требуют организации полноценного вентиляционного короба, а не в каждом частном доме есть такая возможность, для бытовых нужд рекомендуется устанавливать небольшие роторные модели.

Таблица 1. Бюджетные модели бытовых рекуператоров

Изображение	Модель	Диаметр корпуса, мм	КПД, %	Потребляемая мощность, Вт	Объем воздуха, м.куб.	Средняя стоимость, руб

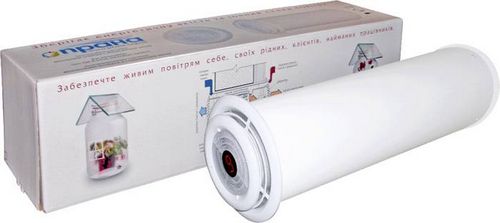

	Прана-150	150	91	7-32	25-115	21000
	Прана-200G	200	88	7-32	25-135	22600
	ТеФО 1	110	75	3,6-36	35	13000
	ТеФО 3	125	75	52	91-100	23000
	Чистый воздух 16-К	125	78	2-16	70	15900
	Чистый воздух 16-М	150	80	2-24	120	17900
	Mitsubishi Electric VL-100 U-E	168	77	26	105	18110
	Vents ТвинфрешРА-50	280	90	46	50	18540

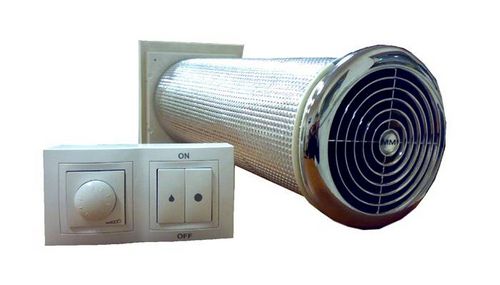

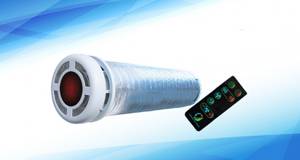

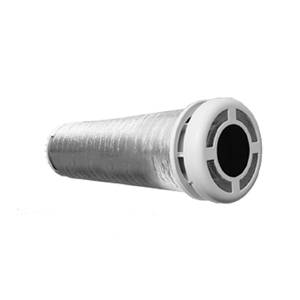

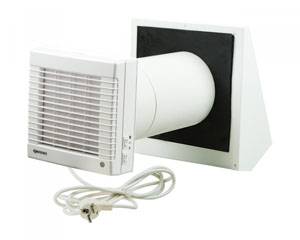

Небольшой бытовой роторный обменник воздуха

Рекомендации по выбору воздухообменника

При выборе модели рекуператора необходимо обратить внимание на следующие аспекты:

• КПД устройства;
• Возможность очистки устройства от загрязнений;
• Энергоэффективность устройства.
• Ремонтопригодность, сроки эксплуатации и гарантия на прибор.

Итог

Рекуператор для частного дома – прибор, необходимый для поддержания оптимального микроклимата и экономного расходования энергии. Это устройство сократит теплопотери зимой и поможет поддержать комфортную температуру в помещении летом.

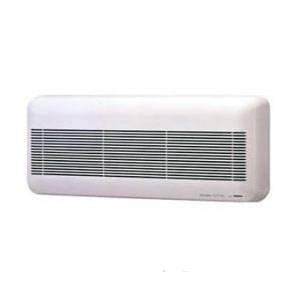

Заводские модели бытовых рекуператоров должны подбираться с учётом удобства их эксплуатации и энергоэффективности

Домашнему мастеру не составит особого труда изготовить простейший пластинчатый обменник своими руками.
