Разводка труб в ванной, туалете, совмещенном санузле, на кухне

Разделение труб горячей и холодной воды в квартире или доме - это сложный процесс, но возможный. Даже если вы решите нанять специалиста, важно знать основные моменты - контроль всегда полезен. Сначала определяете места, где будут использоваться горячая и холодная вода.

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему разводки водопровода

Лучше сделать все на плане, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

Скрытая укладка водопровода в процессе

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Можно трубы спрятать за фальш-стеной

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

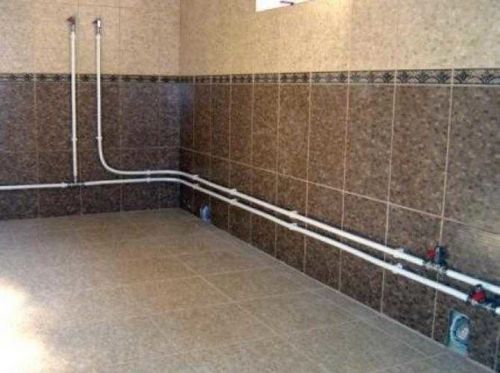

Наружная прокладка не столь эстетична

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

Последовательно подключенные потребители

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод.  Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Трубы горячей и холодной воды укладывают параллельно

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

• Трубы должны идти параллельно, лучше чтобы они не пересекались. Прокладывать их лучше не наискосок, а вертикально и горизонтально. Особенно это правило важно при скрытом монтаже — так вы будете знать где проходят трубы и не сделаете в них дырку при попытке что-либо повесить/закрепить на стене.
• К местам стыков и соединений желательно иметь свободный доступ.
• Каждый отвод перед сантехническим прибором или бытовой техникой заканчивается запорным (шаровым) краном. Он необходим, чтобы можно было снять или отремонтировать прибор, не перекрываю подачу воды к другим потребителям.
• При разводке водопровода в квартире, после стояка ставить обязательно фильтр грубой очистки (дальнейшие фильтры по желанию, но этот должен быть).


  Разводка труб идет разными диаметрами

• При разводке водопровода каждое ответвление делают меньшим на шаг диаметром. Это необходимо для поддержания стабильного давления. Например, схема последовательная, собрана из полипропилена. Стояк 32 мм, от него отвод — 20 мм, к потребителям (приборам и сантехоборудованию) уходит 16 мм.

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Про выбор труб из полипропилена читайте тут.

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При подводе к месту установки смесителя надо точно выдерживать расстояния

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Трубы укладывают параллельно

На каждый отвод ставится вентиль

Способ спрятать трубы в ванной, проложенные вдоль стены
