Плитный фундамент своими руками +видео
Плитные фундаменты - это фундаменты, которые заложены не глубже 40-50 см. Они отличаются от других видов фундаментов наличием жесткого армирования, распределенного по всей поверхности. Это позволяет воспринимать значительные изменения нагрузок, характерные для некоторых строений.
Известные виды плитных оснований различаются по способу их монтажа и делятся на:
- ребристые основания;
- монолитные;
- комбинированного типа.
Ребристая фундаментная плита хорошо противостоит силам грунтового пучения и радиальным нагрузкам, но более сложна в изготовлении. Чаще всего применяется комбинированное решение, аналогичное монолитному ленточному основанию, состоящему из перемычек с отлитой поверх их монолитной плитой. Промежутки между ребрами заполняются обычно строительной песчано-гравийной смесью.
Подготовка основания
Изготовление плитного фундамента своими руками начинаем с подготовки грунтовой основы для него, которая заключается в выравнивании и разметке площадки, выемке грунта на глубину до 35 см. Получившуюся выемку застилаем геотекстилем, который хорошо удерживает песчано-щебеночную засыпку, но в то же время пропускает воду.
После укладки геотекстиля следует произвести подсыпку из щебня с песком, а затем хорошо увлажнить её и тщательно утрамбовывать. Поверх получившейся подушки укладывается толстая полиэтиленовая плёнка, выполняющая в данном случае роль гидроизоляции. Затем подготавливается деревянная опалубка, которая в целях предупреждения «убегания» бетонного молока также закрывается полиэтиленом.
Вязка арматуры

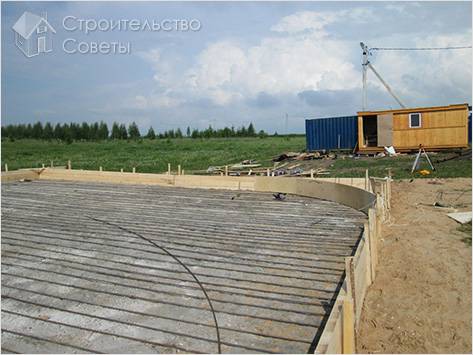

После подготовки опалубки вы можете приступать непосредственно к вязке арматуры, которая набирается обычно из сеток с ячейкой 200 на 200 миллиметров (арматура №14) при сохранении промежутка между слоями в 10 сантиметров.
Для фиксации расстояния между нижним слоем арматуры и днищем выемки, а также между отдельными арматурными слоями используются так называемые «грибки», представляющие собой ограничительные вертикальные опоры.
При вязке нижнего арматурного слоя под него подводятся грибки размером 3,5 см, а затем между слоями устанавливаются новые грибки высотой 10 см (с опорой на уже установленные нижние). Процесс формирования арматурной системы совсем не прост и может потребовать применения вспомогательного инструмента (домкрата, например, или лома).
Специалисты советуют устанавливать арматуру на грибки непосредственно в процессе её вязки, что заметно облегчает сборку конструкции. При этом получившаяся арматурная система будет тем прочнее, чем меньше соединений потребуется для её сборки.
Торцевые части подготавливаемой вами сборной конструкции также должны армироваться. Для этих целей используются специальные П-образные элементы, связывающие нижний и верхний уровни армирования (их длина должна превышать ширину слоя армирования).
Для более мощных фундаментных конструкций помимо продольных арматурных слоёв, располагающихся обычно у нижней и верхней кромки плиты, следует предусмотреть дополнительный слой продольной арматуры, который необходимо разместить в средней части основания.
Заливка

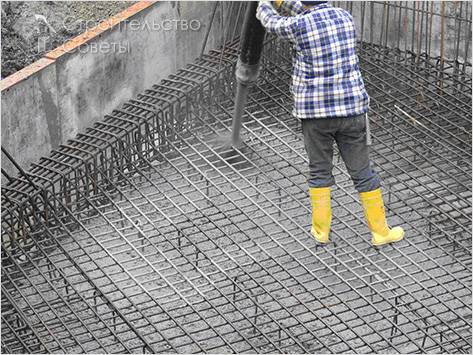

Для быстрой заливки плитного фундамента проще всего использовать готовый бетон марки М 450, приобрести который в наши дни вы сможете на любом бетонном заводом. Самостоятельная подготовка большой массы бетона (даже при наличии бетономешалки) займёт у вас немало времени и отнимет много сил. При заказе бетона обратите внимание на то, что его класс по прочности на сжатие не должен быть ниже B20, а водостойкость должна соответствовать классу W6.
Всем этим требованиям в полной мере удовлетворяет товарный бетон марки БСГ В 22,5 П3 F150 W6, который вы можете без всяких проблем заказать на ближайшем к вам бетонном заводе. Подачу готового бетона из миксера удобнее всего организовать с помощью специального лотка; причём в первую очередь заполняются самые удалённые от места раздачи участки. По ходу заполнения бетонной смесью всего фундаментного пространства необходимо уплотнять её с помощью глубинного вибратора. Его использование позволит вам:
- равномерно распределять смесь по всему обрабатываемому объему;
- выровнять поверхность плиты;
- удалять из раствора излишки воздуха.
Для поддержания нормального режима набора прочности бетоном плиту несколько дней следует обильно поливать водой. В жаркую погоду необходимо закрывать её поверхность от солнечных лучей той же полиэтиленовой пленкой.
Видео
Предлагаем вашему вниманию видео, иллюстрирующее заливку фундамента.
