Односкатная крыша своими руками — Технология и Видео!
Конструкция односкатной крыши используется для строительства частных домов, беседок, бань и хозяйственных построек как простой, дешевый и легко устанавливаемый вариант. Строительство своими руками не требует специальных навыков и может быть сделано любым начинающим строителем. Оно не требует тяжелой техники и значительных материальных затрат.

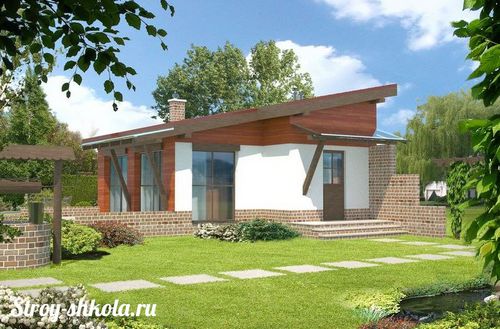

Образец создания односкатной крыши для дома
К достоинствам односкатной крыши относятся:
- Простота конструкции и небольшой вес;
- Экономичность, небольшое количество стройматериалов для выполнения крыши;
- Возможность возведения крыши с углом уклона от 3 до 45 градусов;
- Высокая способность противостоять снеговой и ветровой нагрузке в зависимости от угла уклона;
- Для односкатной крыши подходит большинство кровельных материалов, что позволяет воплотить любые дизайнерские решения;
- На односкатной крыше можно устроить площадку для отдыха или приема солнечных ванн.
Односкатная крыша имеет и недостатки:
- Под односкатной крышей невозможно устроить полноценный чердак или мансарду;
- В регионах с сильными ветрами требуется полноценное утепление односкатной крыши и подветренных стен;
При большой снеговой нагрузке на односкатной крыше с небольшим уклоном необходимо своевременно убирать снег, впрочем, этот недостаток легко решается правильным выбором кровельного покрытия.
Конструкция односкатной крыши
Односкатная крыша обычно состоит из стропильной системы, обрешетки, утеплителя, кровельного покрытия и внешней обшивки фронтонов и стен. В зависимости от типа здания стропильная система односкатной крыши может быть трех видов:
- Скользящая, применяемая в основном в бревенчатых домах. Такая конструкция позволяет исключить деформации при усадке сруба, достигающей 15% для новых домов. Скользящая стропильная система жестко закрепляется на мауэрлате верхней стены. На нижней стене стропила опираются на специальные приспособления, по которым при усадке сруба они скользят.
- Наслонные стропила используются обычно в кирпичных или блочных домах, не дающих большой усадки. Они опираются нижним концом на балки перекрытий, а в верхней части опорой им служит высокая стена или стойка, которая также упирается в балку перекрытий. Дополнительную жесткость конструкции стропил придают подкосы или дополнительные стойки.

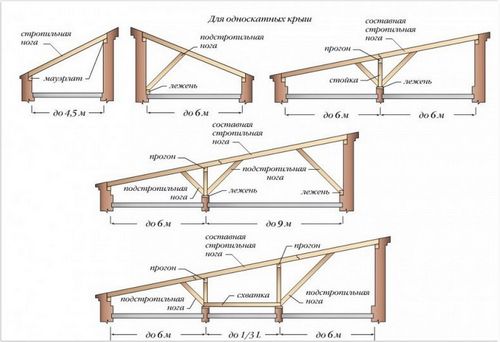

Технология создания наклонных стропил
- Висячие стропила – наиболее сложная в выполнении односкатной крыши конструкция, при которой каждая ферма собирается отдельно на земле, после чего устанавливается на стены. Стены для такого вида односкатной кровли должны быть одной высоты, и используется она как в каменных, так и в деревянных домах.
Висячие стропила
Кроме того, односкатные крыши можно разделить на вентилируемые и невентилируемые. Невентилируемые крыши обычно имеют угол не более 5 градусов и требуют качественного утепления, гидро- и пароизоляции. Вентилируемые крыши могут иметь любой угол наклона, их особенностью является наличие свободного пространства между кровлей и перекрытием и вентиляционных отверстий с обеих сторон крыши или на фронтонах. Воздушный зазор позволяет улучшить условия отвода водяных паров от утеплителя, продлить срок службы конструкции.
Угол наклона односкатной крыши напрямую связан с используемым кровельным покрытием. Для мягкой кровли или рулонных материалов используют угол уклона до 10 градусов, при угле наклона от 10 до 20 градусов обычно используют профнастил с продольным профилем и высотой волны от 30 мм, шифер и ондулин можно класть при наклоне крыши от 20 градусов, а металлочерепицу – от 25 градусов. При расчете крыши необходимо учесть эту зависимость и делать выбор в соответствии с назначением крыши и выбранным покрытием.
Технология выполнения односкатной крыши
- Первым этапом строительства крыши является установка мауэрлата и балок перекрытия, а также стропил. Их конструкция зависит от выбранного типа стропильной системы. Стропила выполняют из сухой сосновой доски толщиной 50 мм. До начала возведения стропильной системы необходимо обработать все деревянные элементы антисептиком и огнезащитой.
- Для стропил скользящего типа выполняют стену разной высоты так, чтобы обеспечить выбранный угол наклона крыши. Балки перекрытия врезают в верхний брус нижней стены сруба и в соответствующий брус противоположной стены до установки мауэрлата. На стены устанавливают мауэрлат – опорный брус. К деревянным стенам его крепят с помощью металлических скоб. В мауэрлате выбирают пазы под стропила, к верхнему мауэрлату стропила крепят жестко, с помощью скоб или уголков и саморезов. К нижнему мауэрлату стропильные ноги крепят с помощью специального крепежа, обеспечивающего скольжение стропил при усадке.Шаг стропил зависит от расчетной нагрузки и обычно составляет 60-120 см.
Технология крепления стропил с помощью металлических скоб
- Стропила наслонного типа, в отличие от скользящих, жестко крепятся и к верхнему, и к нижнему краю крыши. Балки перекрытий кладут в заранее заготовленные гнезда в стенах, обработав их гидроизоляцией. Нижнюю часть стропильных ног закрепляют на балках перекрытий или на мауэрлате с помощью металлических накладок, образующих жесткое крепление. Вверху наслонные стропила опираются на стойки или на мауэрлат верхней стены. Для придания конструкции большей устойчивости используют подкосы и промежуточные стойки, установленные на балках перекрытий. Их крепят на металлические скобы или уголки. Последовательность установки стропил такова: сначала устанавливают крайние стропила, между ними туго натягивают бечевку и выравнивают по ним остальные стропильные ноги с шагом, равным промежутку между балками перекрытий.
Крепление стропил наслонного типа
- Стропильную систему висячего типа собирают на ровной площадке. Сначала собирают одну ферму, поднимают ее и ставят на крышу, подгоняют при необходимости и используют как шаблон для остальных ферм. Устанавливают их на стены, обработанные гидроизолирующими материалами, с выбранным шагом стропил.
Стропильная система висячего типа
- При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
- При устройстве стропил необходимо обеспечить с обеих сторон свесы, достаточные для защиты стен от осадков. При невозможности их устройства к стропилам крепят дополнительные доски – «кобылки».
Обрешетка на крышу
- Невентилируемую кровлю необходимо утеплить, в противном случае на ней будет образовываться конденсат. Для устройства утеплительного «пирога» снизу к стропилам подшивают необрезную доску, на которую укладывают пароизоляционную пленку. Пленку кладут поперек стропил, без натяга, полосы пленки при этом укладывают внахлест, с проклейкой стыков скотчем. Поверх пленки кладут плиты волокнистого или вспененного утеплителя, слой гидроизоляционной пленки и обрешетку выбранного типа.
Утепление кровли
- Поверх обрешетки укладывают выбранное кровельное покрытие по соответствующей технологии, закрепляют карнизные и ветровые планки, водостоки, выполняют обшивку фронтонов и стен. С крыши из гладких материалов, например, профнастила, возможен обвальный сход снега во время оттепели, поэтому на них дополнительно устанавливают снегозадержатели.
Поверх обрешетки укладывают кровельное покрытие
Возведение односкатной крыши, при всех ее достоинствах, не всегда возможно. При большом количестве осадков, сопровождаемых ветром, а также большой снеговой нагрузке лучше выбрать другой тип крыши, двускатную или вальмовую.
