Монтаж теплого пола под плитку: инструкция

Хотя керамическая плитка выглядит привлекательно и хорошо проводит тепло, она достаточно холодная на ощупь и не добавляет комфорта в помещении, особенно в холодное время года. Чтобы решить эту проблему, следует установить теплый пол.

Исправить такой недостаток призван монтаж теплого пола под плитку – водяного, электрического или пленочного (инфракрасного). В этом поможет инструкция.
Достоинства теплого пола очевидны:

Схема работы теплого пола.

1. Значительная площадь теплоотдающей поверхности.
2. Быстрый нагрев помещения.
3. Создание наиболее комфортного для человека температурного режима, так как источник тепла располагается под ногами.
4. Равномерное распределение тепла по помещению.
5. Идеальное решение для любого интерьера благодаря незаметности.
6. Возможность более рационального использования площади комнаты.
7. Гигиеничность – практически полностью исключена циркуляция пыли.

Но каким бы ни был теплый пол под плитку, монтаж его начинается с укладки специального теплоизолирующего материала. Затем создается цементно-песочная стяжка, на которую и укладывается плитка.

Теплый электрический пол

Лучше использовать для его создания электрические нагревательные маты, состоящие из стекловолоконной сетки и прикрепленные к ней экранированными нагревательными секциями.

Преимущество таких матов в их надежности, обусловленной технологией изготовления.
Монтаж теплого пола под плитку и его установка осуществляется в несколько этапов:

Схема теплого электрического пола под плитку.

1. Составляется схема расположения нагревательных матов, за исключением мест расположения предметов мебели.
2. Подготавливается поверхность пола: она должна быть абсолютно ровной, без посторонних предметов и мусора.
3. Укладывается теплоизоляционный материал, значительно снижающий потери тепла.
4. Создается основа для плиточного покрытия – цементная стяжка.
5. Согласно схеме укладываются и подключаются к электросети электрические маты. Монтируются терморегуляторы.
6. Проверяется исправность системы и при необходимости корректируется.
7. Важно! При возникшей необходимости разрезать стекловолоконную сетку следует аккуратно, избегая повреждений нагревательного кабеля.
8. Уложить плитку своими руками, используя плиточный клей (слой в 5-6 мм). Это оптимальный вариант, с чуть более высокими материальными затратами, но быстрый в исполнении в сравнении с использованием цементного раствора.

Включить электрический теплый пол и начать его эксплуатировать возможно лишь через 3 недели после монтажа. При этом не допускается никаких повреждений напольного покрытия, требуется постоянный контроль за уровнем температуры.

Водяной теплый пол

Монтаж теплого пола производится в той же последовательности, что и в первом случае. Однако действуют здесь совершенно разные физические законы. В отличие от электрокабеля, имеющего по всей длине одинаковую температуру, водяной пол нагревается неравномерно. Так, если на выходе воды из камеры нагрева температура ее максимальна, то в котел она возвращается заметно остывшей.

Важно! Неправильно смонтированный водяной пол делает работу отопительной системы неэффективной.

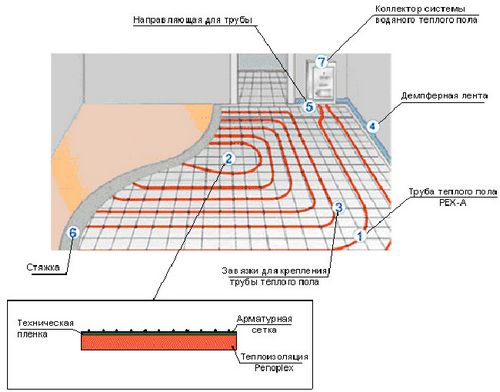

Схема подключения теплого водяного пола.

Укладка теплого пола может осуществляться 2 способами:

1. Бетонной системой монтажа, наиболее дешевой и распространенной. Последовательность работ ничем не отличается от варианта с электрическим полом. Однако, несмотря на то, что трубы водяного пола устойчивы к перегреву, монтировать их следует строго по схеме, в определенной последовательности, избегая переломов и сильных изгибов. Для достижения этой цели используется арматура диаметром 5 мм и с размером ячеек не более 15 см. Именно эти габариты смогут выдержать тяжелый водяной пол.
2. Настильной (деревянной или пенополистирольной) системой монтажа. При этом шаг укладки для достижения максимальной эффективности теплого пола может колебаться от 30 до 40 см. А во избежание появления низкотемпературных участков пола крепить трубы следует с помощью хомутов и дюбелей.

Схема укладки труб для теплого пола.

Укладывать трубы для водяного отопления возможно несколькими способами:

• по спирали;
• по спирали со смещением центра;
• змейкой (параллельно);
• двойной змейкой (меандром).

Важно! Выбирая какой-либо из способов, необходимо учитывать размер помещения и его теплопотери (количество дверей и окон, этажность, наружные стены и прочее).

При монтаже и установке водяного пола существует правило: трубы с наиболее горячим теплоносителем укладываются в местах повышенных теплопотерь. Причем общая длина трубы должна быть не длиннее 100 м. Такие размеры являются залогом качественной работы теплого пола.

Расчет количества труб достаточно прост: 6-7 м трубы на 1 кв.м площади.
Коллекторный шкаф (открытый или закрытый) монтируется в отдельную нишу в стене, в него выводятся концы трубы: подающий и возвратный. К ним подсоединяется основной отопительный контур, устанавливаются обычные вентили для перекрытия воды и вентили электронные для регулировки температуры. Их преимущество – автономное управление температурой в помещении.

Инфракрасный пленочный пол

Схема инфракрасного теплого пола.

Самый экономически выгодный, излучающий мягкое тепло, не вредящее здоровью человека. Обогрев такого теплого пола под плитку осуществляется за счет инфракрасного излучения.

Преимущества установки такого пола весьма очевидны:

• быстрый нагрев – в течение нескольких минут;
• имеет небольшую толщину – не более 15 мм;
• возможность его укладки в самых низких помещениях.

Монтаж заключается в нескольких этапах:

1. Удаляется имеющийся мусор и размечается площадь под пленку.
2. Подготовленная поверхность грунтуется.
3. Укладывается фольгированная подложка фольгой вверх. Делается это полосами, идентичными по ширине и количеству с полосами теплого пола. Важно! Разрезы нельзя делать по графитовому слою. А чтобы их было как можно меньше, их длина должна совпадать с длиной комнаты. Таким образом уменьшится и количество соединений.
4. Нарезанная пленка укладывается медными контактами вниз (повернуть их к стене, где предполагается установить терморегулятор), а матовой поверхностью вверх. После чего нужно закрепить ее скотчем и сделать круглые отверстия в фольгированной подложке без повреждения ферритового слоя. Они должны совпадать с отверстиями в пленке.
5. Терморегулятор устанавливается вблизи с уже имеющейся электропроводкой. К нему строго по прилагаемой инструкции подключаются провода.

Эксплуатировать теплый пол можно только после полного застывания клея.

Важно! Перед укладыванием плитки необходимо на пленку уложить мелкоячеистую монтажную сетку, надежно закрепив ее к полу. Для этой цели отлично подойдет обычный малярный скотч.
