Монтаж открытой электропроводки

Монтаж электропроводки может быть в скрытом и открытом виде. Выбор способа монтажа зависит от того, где будет размещена электропроводка. Если проводка будет скрыта, то необходимо будет сделать пазы в стенах и потолке для протягивания кабелей. Этот способ монтажа равносилен капитальному ремонту квартиры.

Методы монтажа открытой электропроводки

Открытая электропроводка подразумевает прокладку проводов по поверхности стен и потолков. Сразу же заметим, что речь не идет об уродовании помещения путем навески кабелей по стенам. Сегодня существуют некоторые методы, которые позволяют по возможности замаскировать сам факт наличия кабелей, а их монтаж в открытых местах выполнить таким образом, что бы открытая проводка максимально подходила под общий дизайн помещения.

Для этого существуют следующие методы монтажа открытой проводки:

• Укладка кабелей в кабельных каналах. Речь идет о специальной «обертке» для кабелей, с помощью которой они удерживаются на стенах и потолках. Кабельные каналы можно приобрести самой различной конфигурации, - от простого П-образа до фигурных и вычурных дизайнерских решений, и самой разной расцвети.
• Прокладка кабелей по плинтусам с кабельными отделениями. Обычный с виду плинтус может иметь внутри кабельное отделение, закрывающееся съемной крышкой и содержать в себе электрические кабели.
• Укладка кабелей в гофрированных трубах. Применяется в сложных и тесных местах, в подсобных помещениях.
• Под старину. Кабеля прокладываются поверх стен на специальных изоляторах, в стиле 50 – 60 годов прошлого века.

Обычно открытая электропровдка выполняется там, где по каким либо причинам отсутствует возможность проведения серьезных ремонтных работ с разрушением поверхности стен.

Этот монтаж электрической проводки намного проще, чем штробление стен по всей квартире, и может быть выполнен своими руками, без проведения капитального ремонта жилища.

Также вы можете дополнить существующую электропроводку в квартире недостающей розеткой, выключателем (линией) путем монтажа открытой проводки.

Недостатки открытой электропроводки

• не для каждого интерьера квартиры подойдет наличие кабельных каналов на поверхности стен, сколь бы тщательно не велась их подборка по цвету, размерам и конфигурации;
• каналы могут красть пространство квартиры, например шкаф не сможет стоять вплотную к стене;
• проводка остается слабозащищенной. Ее можно задеть и разрушить;
• для проводки, скорее всего, придется использовать гибкий многожильный, а значит более дорогой, кабель. Ведь не гибкие одножильные кабели, гораздо труднее разместить и удерживать в замкнутом пространстве канала и не всегда это возможно.
• во влажных помещениях (ванная) укладывать открытую электропроводку не рекомендуется. Но если есть такая необходимость, то нужно использовать влагостойкий кабель.

Планирование открытой проводки

Перед выполнением любых ремонтов, в то числе и перед заменой электропроводки, необходимо составить план. При этом делается зарисовка размещения кабель-каналов и дополнительных акссесуаров (розеток, выключателей, распределительных коробок) по каждой стене отдельно, в масштабе. Это позволит не только систематизировать всю работу, но и определиться с длинами кабелей и кабельных каналов, их типами, количеством необходимой электрической фурнитуры и другим. Продуманный план ремонта – вот в чем залог успеха всей работы.

Схемы электропитания

В основном применяются две схемы электропитания квартиры. Это «европейка», когда от распределительного щита отходит множество проводов, каждый из которых ведет в свою зону питания (чаще комнату). Для средней квартиры таких проводов будет 5 -6. Каждый проводник в этом случае имеет свою защиту, - максимальную токовую и реле утечки на землю (УЗО), которые установлены на распределительном щите. Но в случае с открытой проводкой такой способ не удобен тем, что придется применять весьма объемные кабельные каналы. Но зато в этом варианте отпадает необходимость в установке множества распределительных коробок.

Другой схемой предусматривается ведение одного магистрального провода, от которого будут сделаны отводы на отдельные зоны питания с помощью распределительных коробок.

Варианты прокладки открытой проводки

Прокладка кабелей по помещениям может быть выполнена в большинстве случаев в двух вариантах.

• основной канал проходит под потолком, а от него идут отводы вниз к розеткам.
• основной кабель проложен у пола, а отводы сделаны вверх.

Конечно, возможны различные комбинации, как укладки новой проводки, так и комбинации старой (скрытой) и новой проводки. Например, можно использовать цепи старой проводки для маломощных потолочных осветителей. Или применить вариант, когда основной кабель уложен в плинтусе с отводами вверх к низкорасположенным розеткам врезного типа и другим электрическим точкам. Или же использовать специальный кабель-канал с закрепленными на нем выключателями, розетками и распредкоробками. И множество других вариантов. Так что при замене электропроводки есть над чем подумать, исходя из наличия каких либо электрических аксессуаров и планировки и дизайна квартиры.

Выбор сечения электрических кабелей

Сечение кабелей выбирается исходя из мощности потребителей. Стоит принять во внимание такие правила подбора сечений медных проводников:

• для осветительных приборов достаточно кабеля сечением 1,5 мм2;
• для розеток необходим кабель сечением 2,5 мм2
• для потребителей повышенной мощности (электропечь) лучше установить кабель с запасом по току – 4 мм2.

Сечения кабелей в зависимости от мощности приведены в таблице, более подробную информацию о подборе сечения и марок кабелей вы можете найти в справочной и нормативной литературе.

Стоит заметить, что с увеличением площади поперечного сечения медного проводника цена на кабель растет очень быстро, так что подход «побольше, на всякий случай» особого смысла не имеет.

Установка кабель каналов для открытой электропроводки

Основным методом монтажа открытой электропроводки остается прокладка кабелей в кабель-каналах.

Кабельные каналы можно клеить к определенным видам поверхности стен (краска, панели и т.п.). Это самый быстрый способ монтажа, но зато не всегда подходит и не очень надежный. Для наклейки подойдут только каналы небольшого размера, рассчитанные на 2 – 3 провода. Более массивные каналы можно монтировать только с помощью дюбелей или шурупов.

Установка кабель-каналов на стенах предусматривает примерно следующую последовательность работ.

От распределительного щита по стенам согласно составленному плану чертятся линии, при этом используется уровень и точные замеры, что бы не было перекосов. Далее по линии к стене прикладывается кусок кабель-канала, через днище которого в стену сверлят (намечают) отверстия для крепления с шагом около 40 см. Для надежного закрепления широких кабель-каналов (ширина свыше 5 см) отверстия сверлят в шахматном порядке у нижней и верхней стенок канала. Канал крепят к стене либо дюбелями, либо шурупами, вставив предварительно в отверстия пластиковые пробочки.

Аксессуары для кабельканалов

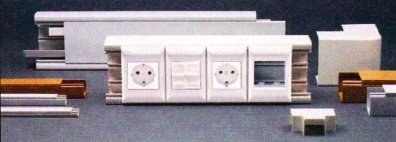

При монтаже нужно применять аксессуары, которые идут в комплекте каналов – различные уголки, переходники, заглушки. С их применением работа будет идти быстрее, а ее результаты будут намного лучше. Также для кабель каналов предусмотрены различные отводки-стыковки, которые позволяют легко защелкнуть на канале распределительный пункт, выключатель и розетку т.п. Правда, это справедливо не для всех размеров и типов каналов.

Также можно подключать обычные встроенные в стену наружные розетки и выключатели, к которым будет необходимо подвести от основного канала небольшие кабель-каналы.

Открытая проводка в сложных местах

Сложным местом для монтажа открытой проводки остаются межкомнатные двери и перегородки. Для пропуска кабелей необходимо в межкомнатной перегородке пробурить отверстие, в которое вставить пластиковую трубку необходимого диаметра. Затем в этой трубке прокладываются кабеля.

Если кабель идет в нижней части комнаты вдоль стены, в которой есть дверной проем, то тогда придется пускать кабеля вокруг и поверх дверного проема. Нельзя на этом участке прятать кабель под ламинат, линолеум. Правилами электромонтажа такое не допускается. В месте монтажа дверного проема использовать локальную встроенную проводку, т.е сделать штробу в стяжке пола, уложить туда защиту кабеля, и через нее протянуть сам кабель.

Проводка в плинтусах

Укладка кабелей в плинтусах имеет тот недостаток, что обычно объем кабель-канала в плинтусах не велик и в него можно поместить только 3 провода среднего диаметра. Но в большинстве случаев этого вполне достаточно. В остальном же, прокладка электропроводки в плинтусах довольно удобна, и квартира меньше загромождается различными конструкциями, сохраняя свой прежний дизайн.

Размещение кабелей в гофрированной трубе

Гофрированная труба – это вспомогательное средство, позволяющее прокладывать кабеля в стесненных условиях и подсобных помещениях. Но она весьма удобна в применении. Ее можно согнуть и направить в нужное место, к трубе легко стыкуются остальные аксессуары. При монтаже, труба сначала нарезается кусками нужной длины, затем через нее протягиваются кабеля, затем труба крепится к стене (весьма просто) с помощью дюбелей или шурупов, скоб или специальных клипс.

Вот такими несложными методами вы сможете сделать замену и монтаж электропроводки в квартире своими руками.
