Мансардная крыша своими руками: чертежи, пошаговая инструкция, видео

Построение крыши обходится в 25-35% от стоимости строительства всего дома, в то время как стоимость работ составляет 50-80% цены материалов. Если вы делаете мансардную крышу самостоятельно, то можете сэкономить до 15% от сметы. Мансардная крыша - это любая крыша с жилым помещением по высоте (называется мансардой или мансардным этажом)

Устройство мансардной крыши — сложная и кропотливая работа.

В промышленном строительстве монтаж крыши производится, когда чертежи отображают каждый узел, крепления деталей и сами детали с вынесенными размерами.

Строители не думают про устройство крыши, о том, правильно ли рассчитана нагрузка, их задача – построить каркас, выпиливая шаблоны деталей и скрепляя их между собой, при этом система фиксации элементов крыши тоже указана.

Чтобы разобраться, как сделать мансардную крышу, придется изучить видео, фото и освоить теоретическую часть.

Видео:

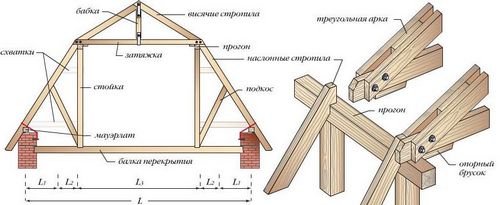

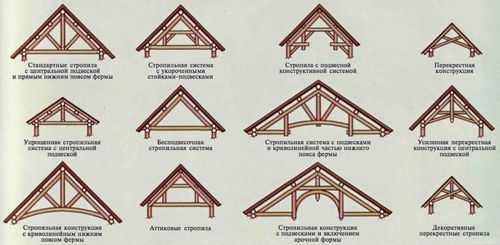

Структура мансардной крыши

Комфортная высота потолков для жилого помещения от 2,5 м и выше. Стенами мансардного этажа чаще всего являются скаты крыши, поэтому необходимо обеспечить их теплоизоляцию.

Вершина мансардной крыши – это конек, балка, лежащая параллельно плоскости пола дома, и являющаяся самой высокой точкой крыши. Ребра крыши называют стропилами.

От конька спускаются коньковые (верхние) стропила. Балки чердачного перекрытия соединяют основания левого и правого конькового стропил одной и той же секции крыши.

Стойки (брусья сечением 100х100) зафиксированы на межэтажном перекрытие под прямым углом на расстоянии 0,8-1,5 метра от внешней стены.

Чем выше стойки и чем ближе они поставлены к стенам дома, тем больше будет жилое пространство мансарды.

Боковые (нижние) стропила идут от узла крепления чердачной балки до мауэрлата. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых с каждой стороны.

Система одноименных стропил образует скат – коньковый или боковой.

Наиболее используемый вариант мансардной крыши – ломаная двускатная крыша. В этом случае коньковое и боковое стропило в точки соединения образуют тупой угол.

Если они лежат на одной прямой, то внешне это выглядит как классическая двускатная крыша.

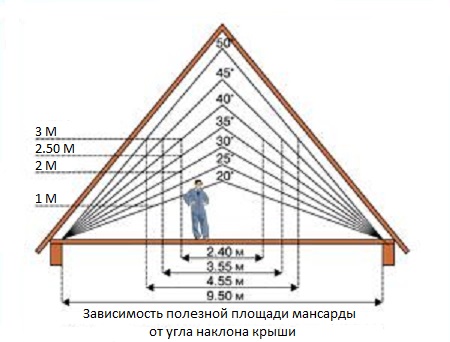

При расчете наклона ската принимаются во внимание материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше будет задерживаться снег.

В малоснежных регионах ломаная крыша дома может быть достаточно пологой.

Фото:

В районах с сильными ветрами скат рекомендуется делать достаточно пологим и предусмотреть дополнительное укрепление стропил от высокой ветровой нагрузки.

Стандартный уклон скатов – 30-35 градусов.

Подготовительные работы

Крыша мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажом.

Если в качестве перекрытия у вас будут использованы деревянные балки, то нужно предусмотреть сечение балки и расстояние между балками так, чтобы они выдержали допустимую нагрузку для жилого второго этажа.

Обычно это балки сечением от 150 см и выше при длине 6 м. Такие балки располагаются с расстоянием 80-90 см друг от друга.

Видео:

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Давление создаст сам пол мансардного этажа, мебель и, собственно, жильцы.

Даже если мансарда планируется под комнаты для отдыха без мебели, балки перекрытия сечением менее 120 см, уложенные с расстоянием 100 см друг от друга, нежелательны.

Надежное устройство обеспечат правильно выбранные для мансардной крыши материалы.

Чем тяжелее будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение нужно для бруса, из которого можно будет построить каркас.

Обычно применяются сечения 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса по внешним несущим стенам, когда планируется ломаная крыша.

Система распределения веса такова, что вся тяжесть крыши ложится на балки перекрытия, а они, в свою очередь, переносят этот и свой вес на стены.

Двухскатная крыша одноэтажного строения значительно легче ломаной мансардной, поэтому вполне достаточно мауэрлата (деревянной обшивки по периметру стен ниже балок перекрытия).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно на этапе строительства стен предусмотреть устройство фиксации мауэрлата.

Система должна быть надежной. В случае, когда в качестве материала для стен использован полый шлакоблок или пористый пенобетон, обеспечить крепление мауэрлата к стене сложно.

Удачным решением будет армирующий бетонный пояс, в который на этапе заливки по уровню ставятся стержни для установки мауэрлата.

Его кладут на подложку из рубероида или другого изолирующего материала и выравнивают по внутреннему краю стены.

До фиксации убедитесь, что брусья, образующие мауэрлат, лежат строго параллельно. Даже отклонение в 2-3 см приведет к прогибу ската.

Если дом шириной до 6 метров (максимально допустимый размер безопорной межэтажной балки), то балка перекрытия обоими краями опирается на мауэрлат.

Если ширина дома больше 6 метров и в доме имеются несущие стены, перпендикулярные брусьям перекрытий, то перекрытия устанавливаются по следующей системе: один край бруса крепится к мауэрлату, а второй – к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии укладывается следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее чем 3-4 см.

Если предварительные работы произведены правильно, то вы получили полностью законченное перекрытие между первым и мансардным этажами. Теперь время нарисовать будущий каркас.

Изучение теории начните с фото ломаной крыши и с видео, на котором заснят монтаж мансардной крыши.

Начертите дом с фронтальной стороны, стойки слева и справа, выведите стропила и посчитайте углы наклона. Для изменения укоса ската увеличьте или уменьшите высоту стоек.

Посчитайте длину стропил (косинус угла наклона, умноженный на расстояние от стойки до проекции конька – для конькового ската, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлата до стойки – для боковых стропил).

Посмотрите видео различных вариантов крепления брусьев между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия будут чрезмерно перегружать высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стойками, то можно уменьшить высоту стоек и после окончания строительства провести монтаж встроенных шкафов по всему периметру боковых стен мансарды.

Порядок сбора каркаса

Каркас крыши делайте только из качественной древесины. Основной признак «лежалого» дерева – темный цвет.

Если не удается купить высушенную в сушильной камере древесину, то приобретайте сырую, но еще на этапе строительства стен.

Свежее дерево использовать для каркаса нельзя – под воздействием нагрузок оно потеряет форму и прогнется.

Сырой брус можно высушить естественным путем за полтора-два месяца.

Для этого выкладываем его четко по уровню с расстоянием между брусьями до 5 см. Никакие два бруса не должны соприкасаться. Через каждые 75-100 см брус должен опираться на ровную поверхность.

Видео:

В качестве точек опоры можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя применять другой брус, предназначенный для каркаса.

В солнечную и теплую погоду брусья сохнут естественным образом, а в дождливую погоду их нужно накрывать. Изготовление каркаса допускается только из полностью просохшей древесины.

Начинайте монтаж, убедившись, что для стоек и стропил выбраны ровные деревянные брусья и в них отсутствуют трещины и сучки.

Распиленные по шаблону деревянные заготовки одного типа должны быть обработаны противопожарным средством и смесью, предотвращающей образование грибка.

Обработку следует производить дважды с интервалом в 1-2 суток. Монтаж можно начинать, когда дерево высохло после обработок.

Видео:

Порядок сбора каркаса пошагово:

• Установка стоек. Сверху брусьев перекрытия кладем без фиксации 5-6 досок, толщиной 5 см. Они образуют пол, по которому можно безопасно перемещаться. Одинакового размера брусья устанавливаются на перекрытия по уровню. Сначала ставятся крайние. Обязательно нужно убедиться, что противоположные расстояния между стойками равны. Затем между крайними брусьями протягивается шнур. Он выполняет функцию уровня, по которому выставляются все остальные. Сверху на стойки кладется и фиксируется обвязка. Теперь у нас получился прямоугольник, в который монтируются все остальные опоры. Для уменьшения шаткости конструкции стойки нужно раскрепить укосинами к брусьям перекрытия. Именно стойки – самое слабое место в системе каркаса, поэтому уделим особое внимание их фиксации. Стойку с балкой перекрытия нужно зафиксировать с помощью строительной скобы размера 12-14. Когда установлены все стойки, расклиньте их с перекрытием с помощью бруса сечением 50-60 см. Стоит дополнительно скрепить их по внешней стороне между собой с помощью необрезной доски;
• Монтаж верхних скатов (двухскатная крыша). В верхней точке стропила скрепляются между собой скобами. Коньковое стропило опирается на обвязку стоек и фиксируется к балке чердачного перекрытия. Монтаж верхнего треугольника мансарды нужно производить только на земле и поднимать полностью готовую конструкцию. Треугольник укладывается на стойки и прикрепляется к ним скобами. Сразу как закончен монтаж второго треугольника, необходимо соединить их в нескольких местах между собой. Когда выставлены все конструкции, можно зафиксировать их обрешеткой;
• Вверху каждого бокового стропила выпиливается паз глубиной 3-4 см, в него заводится обвязка стоек. Угол паза равен углу наклона ската. Внизу бокового стропила также делается паз для установки его на мауэрлат. За счет этих двух пазов стропило ненагруженное может стоять без фиксации. До приложения нагрузки, которую будет нести обрешетка, нужно зафиксировать боковое стропило скобой к обвязке и к мауэрлату. Дополнительную фиксацию стоит провести саморезами, закрученными в местах крепления стропила, под углом;
• Обрешетка – обрезная или необрезная доска или плита ОСБ – фиксируется к стропилам при помощи саморезов. Края скатов должны быть ровными. Расстояние между составляющими обрешетки зависит от кровли. Для шифера допускается расстояние в 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
• Осталось построить фронтоны и утеплить скаты и ломаная мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет понять ошибки в случае, если полученный результат вас не удовлетворит.

Видео:

Для работы вам потребуются инструменты:

• молотки разного размера;
• шуруповерт;
• циркулярная пила;
• плоскогубцы и мелкий столярный инструмент.

Видео:

Также потребуются расходники:

• скобы размера 12 или 14;
• саморезы по дереву длиной 45-50 см для обрешетки и длиной 150 для дополнительной фиксации стропил;
• гидробарьер;
• строительный степлер;
• в качестве страховки – пояс монтажника.

Лучше позвать на помощь 2-3 помощников (распил реально сделать самостоятельно на земле, а вот монтаж конструкций на высоте невозможно произвести в одиночку).

Изложенная система позволяет рассчитать каркас и произвести монтаж мансарды даже без опыта и специальных знаний. Мансардная крыша своими руками монтируется легко за 2-3 недели.
