Каркас для сэндвич панелей — типы конструкций и советы по монтажу

Технология крепления разных строительных материалов различается. Сэндвич-панели крепятся с помощью специальных опор, которые могут быть изготовлены из дерева, металла или железобетона. В этой статье мы будем рассматривать основные вопросы о типах каркасов для сэндвич-панелей.

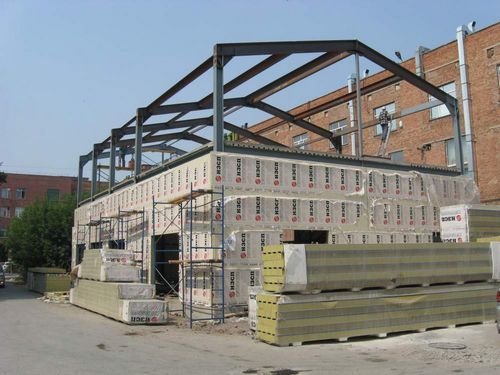

Каркас для сэндвич панелей

Как и полагается любому стройматериалу, каждый из них имеет определенные плюсы и минусы.

Более подробно с размерами и характеристиками сэндвич-панелей вы можете ознакомится в отдельной статье.

Основные виды несущих каркасов

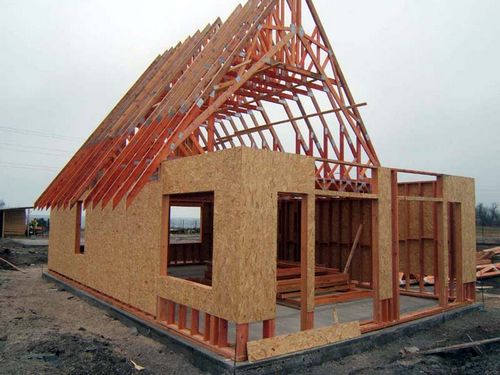

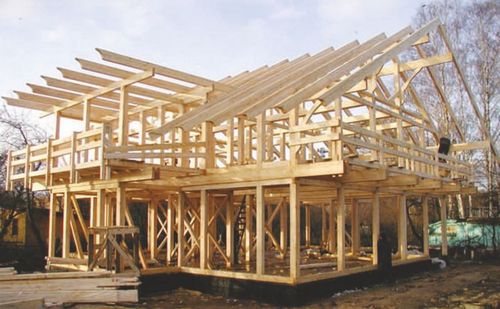

Каркас из деревянного бруса под обшивку стен и крыши

Деревянный каркас – наиболее дешевая по цене конструкция. Кроме того, именно с неё и начиналось развитие технологии крепления вентилируемых фасадов. Дерево абсолютно экологично и обладает невысокой теплопроводимостью. Сложностей в монтаже обычно не возникает – главное, делать всё строго по уровню, поскольку любое отклонение приведёт к перекосу сэндвич панелей.

Несмотря на всё это, в настоящее время дерево для крепления сэндвич панелей почти никто не использует. Обусловлено это тем, что такой профиль для панелей легко воспламеняется – современные технологии уже давно решили подобную проблему изобретением разнообразных синтетических материалов.

Также следует помнить, что дерево не защищено от воздействия насекомых и грызунов само по себе – для этого требуется применение дополнительных пропиток. Но даже с использованием подобных веществ абсолютная биологическая защита древесины пока невозможна – в основном ввиду того, что действие пропиток рано или поздно заканчивается.

Железобетонный каркас был и остаётся достаточно популярной технологией, ставшей уже настоящей классикой. Подобный каркас для сэндвич панелей применяется для быстровозводимых зданий, хотя металлический каркас в этом плане гораздо лучше.

Монолитный каркас из железобетона

Основные преимущества железобетона перед металлом – отсутствие необходимости в защите от коррозии и низкая теплопроводность, позволяющая сократить затраты на утепление. Про такие плюсы железобетона, как низкая стоимость, прочность, надёжность и долговечность и упоминать не стоит – они очевидны для всех. Крепление стеновых сэндвич панелей осуществляется аналогично их монтажу на металлокаркас – о последнем процессе мы еще упомянем ниже.

Чаще всего железобетон завозится на стройплощадки в готовом виде – именно благодаря этому скорость возведения построек возрастает. Для осуществления креплений в данном случае применяются не только саморезы, но и кляммеры.

Железобетонный каркас под сэндвич панели применяют не так часто, основная причина того – высокая масса подобной конструкции. Устанавливать такую можно только на укрепленные или более глубокие фундаменты. Часто гораздо более дешевым вариантом является применение более легкого каркаса.

Металлический каркас для сэндвич панелей – самый дорогой из перечисленных каркасов. Но все же он будет дешевле, чем возведение укрепленного фундамента для последующей установки на него железобетонной конструкции.

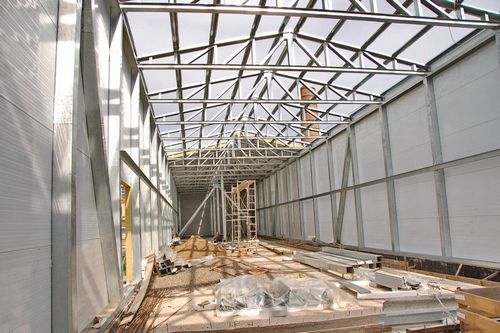

Несущий каркас из металла

Упомянем сначала о недостатках, значимость которых опустим впоследствии:

• Требует защиты от коррозии – для этой цели применяется полимерная плёнка или лакокрасочные покрытия.
• Стоимость возведения такого каркаса в 2-3 раза больше, чем установка деревянного.
• Большая теплопроводность, требующая обязательного применения негорючего теплоизолятора. Почему именно негорючего — проблема тут заключается не в том, что в здании будет слишком холодно или жарко – достаточную теплоизоляцию обеспечат и сэндвич панели. Суть в том, что теплопроводный металл, нагреваясь из-за пожара, может легко передать тепло и инициировать новые очаги воспламенения. Также, под воздействием высоких температур, металл может резко потерять свои свойства, что крайне нежелательно для фасада. Несмотря на всё это, серьёзные последствия наступают только при пожарах очень высокой сложности, которые возникают крайне редко.

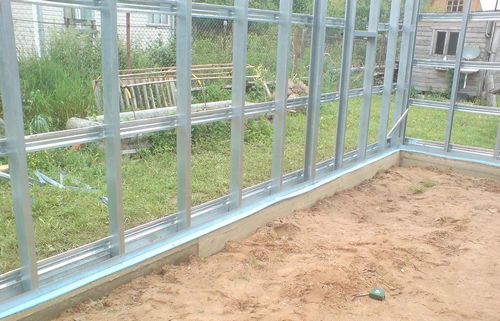

Металлическая обрешетка из металлопрофиля

К преимуществам данного профиля для сэндвич панелей можно отнести:

• Высокая скорость возведения – обычно на монтаж каркаса затрачивается около 1-2 недель. Обуславливается это тем, что элементы крепятся друг к другу с помощью саморезов. После этого, на установку самих сэндвич панелей или аналогичных отделок для фасада уходит не больше 30 дней.
• Металлокаркас – универсальное приспособление, которое применяется для многих навесных фасадов.
• Такой каркас никогда не даст усадки, а значит – облицовка никогда не покроется трещинами или деформациями.
• Металлокаркас очень прочен и долговечен.
• Металлический профиль идеален для дорогих построек, срок службы которых будет превышать 50 лет.

Узлы крепления к каркасу

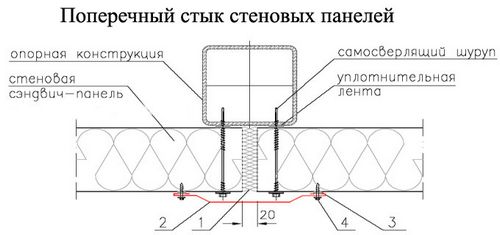

Общая схема для поперечного стыка стеновых полотен

На сегодняшний день, для крепления сэндвич панелей используется 8 типов узлов:

1. Стык стеновых фасадных панелей.
2. Уголковый стык.
3. Узел крепления стеновых фасадных панелей.
4. Парапетный (примыкание) узел.
5. Узел закрепления кровельной облицовки поэлементной сборки (продольный).
6. Коньковый (для кровли) узел.
7. Примыкание крыши (место установки верхней планки) к стене.
8. Узел свеса (подшивка) и стык кровельных панелей.

Для каждого из типовых узлов разработаны специальные чертежи, описывающие все технические моменты наглядно.

Советы по установке и монтажу облицовки

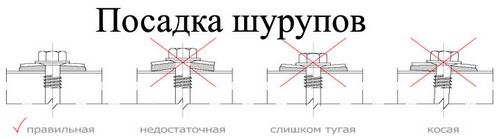

Правильная и неправильная посадка шурупов при монтаже облицовки

• Начинать монтаж облицовки следует от угла здания.
• Если осуществляется монтаж конструкции, превышающей по размерам среднестатистических частный дом – желательно обратиться к специалистам, поскольку самостоятельная сборка сложна в физическом и технологическом плане. Данный процесс не рассчитан на осуществление одним человеком.
• Дефекты установки скрываются с помощью применения специальных доборных элементов. В число комплектующих для сэндвич панелей обязательно должны входить саморезы. Доборные элементы желательны не только для повышения эстетических качеств – они отвечают и за некоторые технические показатели облицовки.
• Крепление начинается с верхнего торца, и происходит по направлению сверху вниз.
• Закрепленные полотна следует уплотнять с помощью качественного герметика.
•

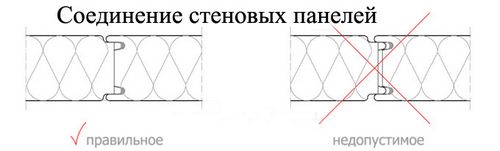

  Правильное и неправильное соединение стеновых полотен

• Каждая последующая панель устанавливается в замок ранее установленной.
• Если панели ставятся в горизонтальном положении – внизу ставится стартовый профиль для сэндвич панелей, который отвечает за ориентацию всей конструкции.
• При необходимости, под облицовку монтируется утеплитель – обычно его роль играет минвата или пенопласт.
• Для соблюдения всех размеров следует размечать контрольные риски.
• После монтажа, все вертикальные стыки обязательно следует утеплить с помощью минеральной ваты. Для эстетического оформления стыков используются нащельники.

В отдельной статье мы более развернуто рассмотрели монтаж сеэндвич панелей, подготовку к установке и способы крепления к несущему каркасу.
