Как работать с пресс-фитингами для металлопластиковых труб

Соединение труб из металлопластика может быть осуществлено двумя способами: компрессионными фитингами и их аналогами, которые используются при опрессовке. Оба метода позволяют соединять трубы без использования специального оборудования и высокой квалификации мастера, но компрессионные фитинги проще в установке, но менее надежны, тогда как пресс-фитинги дают более долговечную систему с минимальным риском порыва труб.

Общее описание муфт под опрессовку

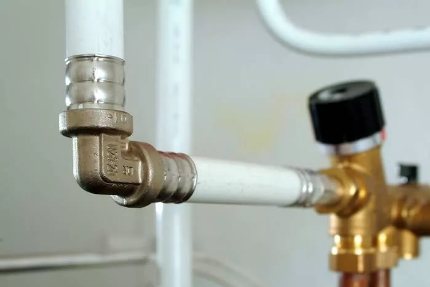

Пресс-фитинговое соединение является одним из наиболее надежных способов сочленения металлопластиковых труб. Трубопровод в результате такого монтажа получается неразъемным, но очень надежным. Если после сборки потребуется изменить его схему, то придется многое переделывать заново, зато протечки практически исключены.

Надежность пресс-соединения обеспечивается обжимом трубы вокруг фитингового штуцера специальной гильзой из нержавеющего металла. Если нужно будет заменить трубу, опрессованный участок потребуется вырезать

Пресс-фитинги относятся к неразъемному виду соединений, получаемых в данном случае за счет обжатия металлической гильзы вокруг уплотнительного кольца. При этом в результате производимого обжима кольцо необратимо деформируется. Снять его, а затем повторно использовать невозможно. Немного изменяется и геометрия самой трубы.

Для металлопластиковых труб фитинги под опрессовку изготавливаются из:

• латуни;
• нержавеющей стали.

Первый вариант более предпочтителен. Он надежней и долговечней в условиях повышенной влажности.

Недобросовестные производители нередко используют для изготовления рассматриваемых фитингов алюминий и иные мягкие металлы. Их легко можно определить по весу. Латунь в руках заведомо тяжелее этих подделок. Использовать подобные изделия для обжима металлопластиковых труб категорически не рекомендуется. Они по определению не способны плотно обжать штуцер и трубный пластик.

Фитинги для пресс-соединения и трубы из металлопластика для монтажа внутридомовых трубопроводных систем следует брать от одного изготовителя, иначе об абсолютной надежности стыка можно будет забыть

Каждый производитель труб из металлопластика рекомендует приобретать свой набор пресс-фитингов. И не зря. Трубные изделия и фитинги у разных изготовителей могут по диаметру различаться буквально на миллиметр. Совсем немного, но этого вполне хватает, чтобы снизить надежность соединения. Лучше здесь не экономить, рискуя получить порыв и протечку.

Единого стандарта на очертания и точные габариты для штуцеров не существует. Каждый из изготовителей самостоятельно выбирает эти параметры для своих изделий. Некоторые продавцы предлагают универсальные пресс-фитинги, но это банальная рекламная уловка. Применение подобных соединительных деталей неизбежно и в ближайшем будущем после монтажа обернется протечками.

Виды пресс-фитингов для труб из металлопластика

Рассматриваемые соединительные элементы на сантехническом рынке представлены:

• крестовинами;
• тройниками;
• угольниками;
• муфтами с накидной гайкой;
• переходниками с наружной и внутренней резьбой.

Такое разнообразие модельного ряда позволяет собрать металлопластиковый трубопровод любой конфигурации и назначения. Ограничений здесь нет никаких.

По форме второго конца и предназначению фитинговые муфты для труб из металлопластика ничем не отличаются от соединительных деталей для трубных изделий из иных материалов

По способу опрессовки гильзы пресс-фитинги делятся на обжимные и надвижные. В первом случае кольцо обжимается специальными клещами. Во втором оно натягивается на штуцер с помощью гидравлического или ручного пресса.

Тип #1: Обжимные

Гильза на таком пресс-фитинге может быть отдельным элементом либо сразу закрепленной на корпусе деталью. Обжим ее после насадки металлопластиковой трубы на штуцер осуществляется клещами. Инструмент этот специализированный и для других целей не предназначен. Его можно использовать исключительно для монтажа трубопроводов способом сдавливания обжимного металлического кольца.

Инструмент для пресс-соединения имеет в комплекте несколько насадок для труб различного диаметра, приобретать двое-трое клещей не потребуется

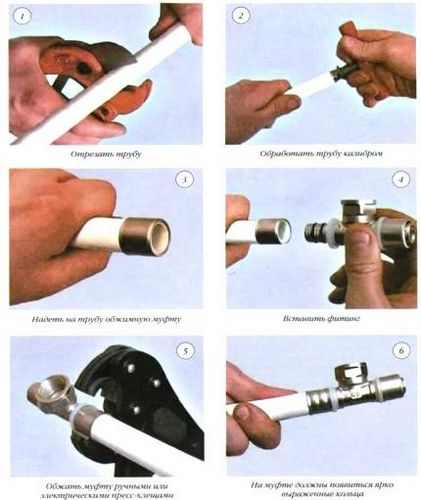

Монтаж металлопластиковых труб обжимными пресс-фитингами осуществляется следующим образом:

1. Отрезается при помощи трубореза труба нужного размера.
2. С торца этого отрезка снимается внутренняя фаска.
3. Для избавления от овальности, которая возникает в результате сдавливания пластика режущим инструментом, используется калибр.
4. На трубу надевается обжимное кольцо.
5. На штуцер надеваются диэлектрическая прокладка и уплотнительные кольца, а затем он вдавливается в трубу.
6. Производится обжим металлической муфты пресс-клещами.

Если все сделано правильно, то на кольце должны образоваться две ярко выраженные вдавленные полосы по всей окружности. Причем эти зоны максимального сжатия не должны совпадать с местами, где на штуцере размещены уплотнительные кольца из резины. При выполнении обжима крайне важно избежать формирования избыточного напряжения в материале уплотнителя. Нельзя допускать его излишнего сдавливания.

Чтобы избежать электрокоррозии, пресс-фитинги для металлопластиковых труб оснащаются прокладкой-диэлектриком, которая исключает прямое соприкосновение алюминия с металлом штуцера

Уплотнительные прокладки предназначены для компенсации температурных деформаций в стенках трубы. Если их при обжиме пресс-фитинга пережать, то резина потеряет свои упругие свойства, и тогда при перепадах температуры воды пластик начнет постепенно разрушаться. В результате вместо заявляемых производителями 20–30-ти лет пресс-соединение прослужит от силы 5–10.

Труба на штуцер должна надеваться до упора. Чтобы сантехнику здесь не ошибиться, на многих обжимных муфтах имеются небольшие отверстия, через которые прекрасно виден белый пластик. Надо лишь приложить небольшое усилие, а после обжать фитинг клещами. Полученное соединение можно без опаски замуровывать в бетон. Оно без протечек прослужит столько же, сколько сами металлопластиковые трубы.

Тип #2: Напрессовочные (надвижные)

Второй вариант пресс-фитингов подразумевает не обжатие кольца, а его натягивание на трубу, в которую заведен штуцер. Подобное соединение получается не менее прочным, нежели в первом случае с обжимом. Только для выполнения монтажа металлопластиковых труб фитингами напрессовочным способом используются не клещи, а специальный пресс.

Использование обжимных и надвижных пресс-фитингов практически исключает ошибки при сборке трубопровода, здесь просто нечего слишком сильно либо слишком слабо затягивать

Для соединения металлопластиковых труб напрессовочными пресс-фитингами надо последовательно выполнить четыре действия:

1. Надеть на трубу металлическое кольцо.
2. Расширить диаметр трубы, обработав ее конец экспандером.
3. Всунуть на предназначенное для него место штуцер до упора.
4. Зажать надвигаемую муфту губками пресса и напрессовать ее на штуцер.

Этот способ предполагает использование помимо пресс-инструмента еще и экспандера. Он предназначен для расширения трубы в месте среза. Без этого натянуть ее на штуцер нельзя. Все диаметры рассчитаны такими образом, что вручную без предварительной подготовки сделать это невозможно.

Надежность соединения обеспечивается с одной стороны надвижным кольцом, а с другой — свойствами сшитого полиэтилена, из которого сделаны металлопластиковые трубы. После расширения и насадки на штуцер этот пластик старается вернуть себе исходные размеры. Происходит неизбежное и плотное обжатие им разъема фитинга. А сверху все это еще стягивается кольцом из металла.

Инструмент для опрессовки пресс-соединений следует применять только тот, что рекомендован производителем металлопластиковых трубных изделий — от этого зависит герметичность соединений

Для монтажа надвижных пресс-фитингов инструмент имеется как ручной, так и аккумуляторный, и электрический от сети. Если предстоит соединять много труб, то стоит выбрать второй вариант. Для разовых работ вполне хватит более дешевого ручного аналога. Особых усилий при обжиме этого фитинга прилагать не приходится.

Отличия от компрессионных аналогов

По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.

Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.

При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать

Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.

С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.

Особенности монтажа и выбора фитингов

Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.

Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения

Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла. И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения. Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.

Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать. Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.

Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.

Видео о пресс-фитингах и работе с ними

Монтаж рассматриваемых фитингов не должен вызвать проблем. Однако нюансы при выполнении соединения ими металлопластиковых труб все же существуют. И прежде чем начинать работы, рекомендуем просмотреть нижеприведенные видеоинструкции, чтобы избежать ошибок новичков.

Сравнение обжимных компрессионных фитингов и пресс-фитингов:

Пошаговая инструкция по обжиму пресс-фитингов:

Обзор плюсов и минусов обжимных фитингов:

Производители металлопластиковых труб дают на свои изделия гарантию до полувека. Однако трубопроводная система из них работать все эти десятилетия будет исправно только при условии правильного монтажа фитингов. Не стоит скупиться. Для сборки трубопровода из металлопластика приобретать следует исключительно качественные соединительные детали.

Пресс-фитинги должны быть совместимы с монтируемыми трубами. Оптимальный вариант – это когда все комплектующие изготовлены одним производителем. Благо выбор их сейчас на рынке обширен, есть из кого выбирать.
