Как правильно сделать дымоход своими руками: устройство и установка

Дымоход является необходимой частью конструкции бани. В прошлом его не использовали, так как печи топили по-черному, но сейчас с новыми технологиями использование дымохода стало необходимым, так как он обеспечивает удаление продуктов сгорания деревянного топлива за счет естественной тяги.

Все просто: в топку поступает чистый воздух, а газы выходят наружу. Но в процессе, когда вы будете строить дымоход своими руками или устанавливать приобретенный, вы столкнетесь с немалыми трудностями. А мы поможем разобраться во всем!

Это абсолютно естественно, что такое количество владельцев бань ищут, как правильно сделать дымоход и стремятся разобраться во всем сами – ведь подобный монтаж в стране стоит едва ли не тысячу долларов. Поэтому, если вы решились за все взяться сами – беритесь, только предварительно внимательно прочитайте эту статью.

Из чего состоит стандартный дымоход?

Классификаций дымоходов есть немало: внутренние и внешние, одноконтурные и двухконтурные, кирпичные, керамические и стальные… Но самое важно, вне зависимости от того, какой именно дымоход вы хотите собрать и установить в своей парной, есть определенные правила, и их нужно знать.

Итак, некоторые далекие от строительства владельцы бань уверены, что устройство дымохода достаточно просто и представляет собой всего несколько труб, по-особому соединенных между собой. И всякого рода «лишние» приспособления и элементы и вправду им кажутся лишними. На самом деле ничего ненужного в дымоходе нет – отнимите пару-тройку элементов, и проблемы не заставят себя ждать. А потому изучение вопроса, как правильно сделать дымоход, мы начнем с того, что познакомимся с его основными элементами и их предназначением.

Идеальный дымоход – это строго горизонтальная конструкция. Но на практике нередко оказывается все куда сложнее – труба идет прямо, потом горизонтально через стену, потом снова прямо… А еще сквозь потолок и крышу. Для чего и существуют самые разные колена, тройники и патрубки.

Итак, что такое колено? Дымоход не всегда может проходить через перекрытие второго этажа строго вертикально – ему может мешать балка, к примеру. И ее нужно обходить – а для этого и используются колена с самыми разными углами. Если от печи идет горизонтальный участок трубы, тогда его следует монтировать на колена или тройник. Если вы используете именно колено – продумайте, как будете потом его очищать, а очищать его придется.

Более универсальный вариант колена – тройник, в нем, в отличие от первого варианта, еще и предусмотрен элемент прочистки. Это специальный съемный стакан внизу или его аналог. Единственное правило – тройник и трубы должны идеально подходить друг другу и абсолютно герметично соединяться, чтобы дым не смог проникать во внутренние помещения бани через незаметные для глазу щели.

Далее, для того, чтобы дымоход безопасно прошел через деревянное покрытие второго этажа бани, используется такой элемент, как проходной патрубок. Выглядит это все так: вырезаем в потолке отверстие, ставим патрубок, хорошо изолируем его и выводим трубу. Так же в случае и с кровлей – для нее тоже используется патрубок, только уже под углом.

Используются в монтаже дымохода и кронштейны – это специальные приспособления, которые удерживают трубы и они не падают. Правильно крепить дымоходную трубу стеновыми кронштейнами каждые два метра.

И, наконец, крышная разделка – элемент, который позволяет герметично провести трубу через кровлю бани. Так, чтобы ни дождь, ни талый снег в мансарду или второй этаж не попали. Крышную разделку не стоит заменять сомнительные материалами и тем более герметиком, если баня еще садится – все это будет со временем разрушаться, отпадать, а порой, к сожалению, и возгораться.

Важно! Приобретая дымоход и его комплектацию, обязательно проверяйте сертификат, и это не то же, что простой список того, из чего именно состоят изделия. Будьте внимательны!

Устанавливаем дымоход в бане самостоятельно

Почему так важно, чтобы дымоход работал правильно? Во-первых, продукты сгорания могут не только испортить мебель и отделку парной, но и серьезно повлиять на здоровье.

Итак, любая установка дымохода всегда производится по одному из этих принципов:

• По дыму – когда в системе устанавливается тройник, выводящий конденсат
• По конденсату – когда такой тройник не используется.

То есть от печи дымоход идет «по конденсату», а после тройника – «по дыму». Более подробно о вариантах подключения на видео:

Этап I. Проектирование дымохода

Первым делом подберите правильный проект для вашего дымохода, лучше вместе со специалистом. А отправной точкой должна стать печь, которую вы устанавливаете в бане – к каждой из них есть свои требования, и каждая работает по своему принципу.

Далее – определитесь с материалом трубы для дымохода. Здесь тоже есть свои моменты и их немало. А вот что касается фундамента для дымоходов – он обязателен лишь для тех, которые тяжелее 750 кг.

Теперь внимательно осмотрите потолок, отметьте, где находятся балки. Так вы будете знать, прямой ли у вас получится дымоход, или с изгибами и переходами. Но помните, что горизонтальные части всегда немного снижают тягу, а еще хорошо накапливают в себе сажу.

Этап II. Собираем дымоход

Если у вас не получается собрать трубу прямо на высоте, собирайте ее на земле. Вес, конечно, получится еще тот, а потому в этом случае не обойтись без шарнира, который можно сварить при помощи штыря и железа. А поднимать трубу на высоту удобно при помощи рогатины и растяжек.

Все места стыков труб, тройников и колен должны хорошо скрепляться хомутами. Сами тройники крепим с помощью опорного кронштейна.

Этап III. Проход через крышу

Как мы уже говорили, дымоход через крышу бани выводится с помощью специальной разделки, которую нужно подбирать в соответствии с углом наклона крыши – 15-35° или 35-55°.

Далее точно определяем место, где именно труба будет проходить, размечаем размер и вырезаем проем с внутренней стороны. После этого – в кровле, и выводим трубу. Изнутри место прохода дымохода защищаем с помощью подкрышного листа, а снаружи ставим крышную разделку. Угол наклона регулируем конусной частью разделки, и заводим края ее листа под конек крыши или же под край кровли – как у вас получится.

По стенам патрубка устанавливаем изоляцию – это могут быть фольгированные маты из базальта, к примеру. Причем изолировать нужно именно внутреннюю полость патрубка.

Этап IV. Окончание установки дымохода

Теперь крепим на трубу регулируемый фартук для герметизации стыка и наращиваем дымоход до нужной длины, накрывая его металлическим зонтом для защиты от атмосферных осадков.

И вот – последнее. Те части дымохода, которые могут быть подвержены коррозии, нужно покрыть термоустойчивой краской, а стыки хомутов – герметизировать.

На первом месте – пожаробезопасность!

Теперь давайте рассмотрим главные правила, о которых обязательно нужно помнить, сооружая самостоятельно дымоход:

• Правило №1. Никаких стыков с другими трубами!
• Правило №2. У дымохода не должно быть горизонтального участка длиной более одного метра.
• Правило №3. Нельзя, чтобы дымоход соприкасался с какой-либо другой коммуникацией, особенно газовым трубопроводом или электрической проводкой.
• Правило №4. Минимум два раза за отопительный сезон банный дымоход нужно чистить.
• Правило №5. За пределы кровли дымоход должен выйти не меньше, чем на полметра.

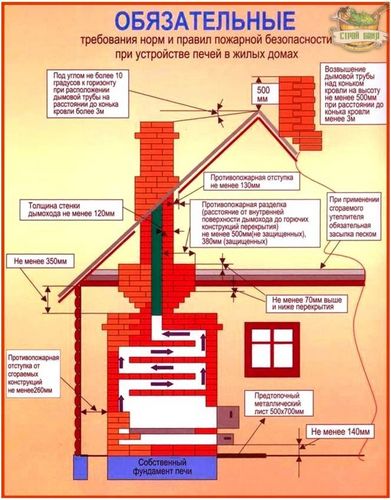

А самый важный критерий пожарной безопасности – это расстояние от поверхности трубы дымохода до воспламеняемых строительных конструкций.

И, наконец, что касается силы тяги и исправности работы дымохода, то здесь главную роль играют диаметр и высота, а именно – их соотношение. И все это зависит от того, какую именно вы приобретали печь, какой она мощности, и насколько высоко кровля бани.

У дымохода в классической русской бане свои требования – максимальная жаропрочность материала и минимум поворотов с изгибами. Следуйте четким инструкциям, не проявляйте изобретательность и во всем доверяйтесь профессионалам – и жаркое сердце бани будет работать исправно не один десяток лет!
