Электрический теплый пол под ламинат своими руками — пошаговая инструкция

Как приятно и уютно в доме, когда есть тепло! Для тех, кто не любит мерзнуть и надоело ходить в тапочках по дому, мы предлагаем сделать теплый пол самостоятельно. В этой статье мы рассмотрим вариант установки электрического теплого пола под ламинат, который является одним из бюджетных и практичных вариантов создания теплого пола.

К преимуществам теплого пола стоит отнести то, что такая система обогрева может быть, как дополнительной, так и основной. Теплый пол не сушит воздух и создает благоприятный микроклимат в доме или квартире. Такой вид отопления положительно сказывается на здоровье людей, особенно полезен для тех, кто страдает болезнями легких. Полы такого типа экологически чистые, они подходят даже для теплиц и мест, где обитают животные, не навредив им. Преимуществами является и то, что такие полы влагостойкие и термоустойчивые. Теплый пол не занимает места в помещении, в отличии от обогревателей, батарей и конвекторов. Отличительной чертой теплого пола является то, что желаемая температура достигается очень быстро, и есть возможность поддерживать нужную температуру на протяжении любого времени. Стоит отметить, что такой вид отопления наиболее долговечен. Вам не придется постоянно что-то ремонтировать или менять.

<img src="https://pol-spec.ru/wp-content/uploads/2016/06/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9-%D1%82%D0%B5%D0%BF%D0%BB%D1%8B%D0%B9-%D0%BF%D0%BE%D0%BB-%D0%BF%D0%BE%D0%B4-%D0%BB%D0%B0%D0%BC%D0%B8%D0%BD%D0%B0%D1%82-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8.jpg" />

Электрический теплый пол под ламинат своими руками

К минусам теплого пола можно отнести, разве что, большое потребление электроэнергии. Есть мнение о том, что от электрических теплых полов происходит излучение. Но стоит отметить, что это можно сравнить с излучением от холодильника или чайника.

Список преимуществ теплого электрического пола можно продолжать бесконечно. Это отличный вариант для утепления вашего дома. Если вы не хотите тратить деньги и платить за установку теплого пола в вашем доме, то вы сможете установить его самостоятельно. Сейчас вы убедитесь в том, что это совсем легко и просто и не требует больших затрат и усилий.

Виды теплого электрического пола

Вид пола	Материал	Плюсы	Минусы	Как работает
Кабельный	Кабель	Наиболее бюджетный вариант, быстро нагревается	Энергопотребление	От электричества, равномерно нагреваясь
Инфракрасный	Пленка, нагревательные элементы	Быстро нагревается, полезен для организма	Более высокая цена	От электричества, нагревается равномерно

Виды теплого электрического пола

Теперь отдельно рассмотрим монтаж каждого вида теплого пола своими руками.

Кабельный теплый пол

Кабельный теплый пол. Структура кабеля

Такой вид теплого пола нагревается благодаря тому, что греется сам кабель, нагревая при этом пол. Существует два вида такого кабеля: одножильный и двужильный.

Как устроен теплый пол

Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу. Электромагнитное поле у одножильного кабеля примерно в 5 раз больше, чем у двужильного. Поэтому, устанавливать его рекомендуется в комнатах и помещениях где вы проводите не много времени, например, в ванной.

Строение резистивных кабелей (справа двухжильный, слева - одножильный)

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом. Такой кабель больше, чем одножильный, подойдет для спальных комнат. Цена его, соответственно, немного выше, чем у одножильного.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Шаг 1. Определяемся с местом размещения и длиной кабеля

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники. Если кабель будет расположен под массивными предметами, то в этих местах он будет перегреваться и будет более подвержен перегоранию. Это значительно уменьшит его долговечность. В случаях, когда мебель находится на ножках, можно не обходить такие места, а устанавливать теплый пол под такими элементами мебели.

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники

Теперь необходимо определиться с тем, какой метраж такого кабеля вам нужен. Измерьте ширину и длину вашей комнаты. Теперь рассчитайте нужную вам длину провода, при учете, что кабель укладывается параллельно или спиралевидно, с оптимальным расстоянием 5-15 см. друг от друга.

Имея на руках конкретные цифры, отправляйтесь в магазин. Для монтажа теплого пола вам понадобится:

1. Кабель.
2. Терморегулятор.
3. Стяжка для пола.
4. Теплоизоляционная лента (размер определяется площадью вашей комнаты).

Шаг 2. Выравниваем пол

Для начала выравниваем пол стяжкой для пола. На самом деле - это очень важный момент. От качества стяжки пола напрямую зависит долговечность напольного покрытия. При неправильной стяжке пола появляются трещины, а в следствие - деформация самого напольного покрытия. Так как же выполнить стяжку пола так, чтобы в дальнейшем не возникло проблем? Давайте рассмотрим этот важный вопрос.

Для теплого пола самым лучшим вариантом станет цементная стяжка или гипсовая сухая смесь. В стяжке пола важное значение имеют: толщина заливки, пропорции смешивания, интервалы между заливками и многое другое. Перед началом работы, поверхность, на которую будут класть стяжку, следует промыть или обработать средствами для улучшения адгезии. Также не будет лишним положить под низ металлическую сетку.

Кладем металлическую сетку

Теперь делим пол на метровые полосы, отделяем их маячками для понимания высоты и уровня стяжки и таким образов заливаем стяжку для пола.

Устанавливаем маячки

Фиксация маячков

Уровень залитого пола должен быть равномерным и обязательно строго горизонтальным. Это очень важный момент ведь в ином случае, будут неровности и напольное покрытие будет деформироваться в этих местах.

Заливка пола цементно-песчаной смесью

Разравниванием пол правилом

Завершающий этап стяжки пола

Даем ему застыть столько, сколько этого требует инструкция. В среднем это занимает около месяца.

Видео - Стяжка пола по маякам. Пошагово

Видео - Стяжка пола по маякам

Шаг 3. Покрываем пол теплоизоляционной лентой по всей площади комнаты

Покрываем пол теплоизоляционной лентой по всей площади комнаты

Шаг 4. Укладываем кабель

Укладываем кабель

Разметьте на полу места, в которых будет находиться кабель. Кабель распределяем удобным для вас способом - спиралью или параллельно.

Обратите внимание! При укладке кабеля, планируйте его расположение так, чтобы провода не пересекались между собой, соблюдайте нужное расстояние, не менее 5 см друг от друга.

Шаг 5. Устанавливаем терморегулятор

В стене делаем углубление под кабель, проводим по этому желобку провод на нужную вам высоту и устанавливаем терморегулятор. Выбрать нужный регулятор вам помогут компетентные продавцы.

Устанавливаем терморегулятор

Обратите внимание! Для долговечности, провод, подведенный к терморегулятору лучше поместить в пластиковую гофрированную трубку.Теперь начинайте укладывать кабель по размеченным местам. Если вы уложили кабель по всему полу и подсоединили его к терморегулятору, то основная часть работы позади. Теперь проверьте, работает ли кабель. Для этого, не на долго подключите его к электричеству, если он начнет греться, то вы сделали все правильно.

Шаг 6. Заливаем пол цементной стяжкой для пола

Проверяем, что точно отключили провод от электричества, разводим раствор, как указано в инструкции и равномерно заливаем весь пол по всему периметру толщиной 3-5 см, этого будет достаточно. Теперь нужно дать полу хорошо просохнуть. На это уйдет целый месяц, но, чтобы в дальнейшем не возникло каких-либо проблем, лучше придерживаться этого совета и не спешить.

Заливаем пол цементной стяжкой для пола

Спустя месяц подсоедините датчик температуры, кабель и терморегулятор к электричеству. Снова проверьте, греется ли пол. Если все в порядке, то смело можете начинать укладывать сверху ламинат. Установка электрического отопления пола при помощи кабеля завершена!

Монтаж кабельного теплого пола

Видео - Как подключить кабельный теплый пол к терморегулятору

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

1. Равномерный прогрев комнаты.
2. Всегда теплое напольное покрытие.
3. Температура внизу комнаты даже теплее, чем вверху.
4. Экологически чистые материалы.
5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

1. Теплоотражающее покрытие.
2. Термостат (обычно, идет в комплекте).
3. Инфракрасная пленка.

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Обратите внимание! При температуре ниже 0 градусов такие работы проводить запрещено категорически.

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника - там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосам

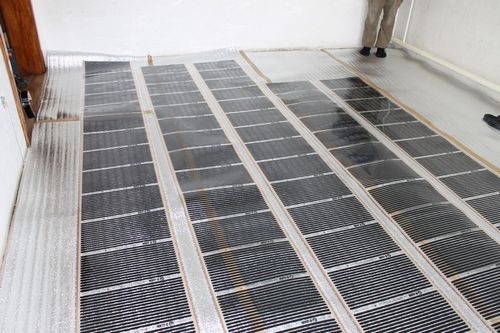

Укладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Обратите внимание! Датчики температуры (терморегулятор) играет важную роль в монтаже теплого пола. Благодаря терморегулятору вы можете поддерживать в комнате определенную заданную температуру или менять ее в течение суток. Так же, благодаря терморегулятору вы существенно снизите затраты на электроэнергию.

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Обратите внимание! Перед укладкой ламината покройте ИК пленку сверху простой клеенкой, и можете начинать укладку ламината.

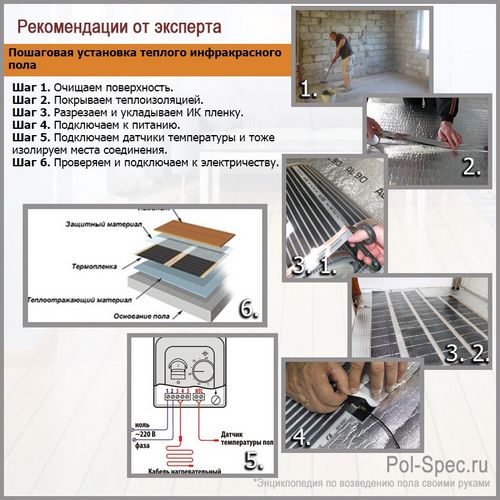

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Видео - Монтаж инфракрасного теплого пола

Полезные советы

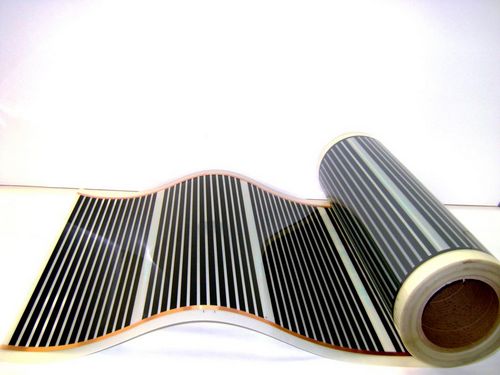

1. Проверьте материал на качество. Обратите внимание на то, чтобы на инфракрасной пленке не было никакого мусора или вздувшихся пузырей, маркировка должна быть четкая, не размытая. Провод для теплого пола должен быть широким. Узкий кабель перегорит от напряжения. На контактах должно быть достаточно пасты серебристого цвета. Если ее мало, то перед вами, вероятнее всего, некачественный товар.


   Обратите внимание на то, чтобы на инфракрасной пленке не было вздувшихся пузырей

2. Перед началом работы замерьте сопротивление нагревательного элемента - оно не должно отличаться от заявленного в паспорте более чем на 7-10%.
3. Составьте на бумаге план монтажа теплого пола для того, чтобы точно обойти крупную мебель и технику в комнате.
4. Не укладывайте теплый пол близко к стене. Оптимальным расстоянием будет 5-10 см от стен.
5. Заранее наметьте места для терморегулятора.
6. Сделайте заземление.


   Советы по подключению терморегулятора

7. Для удобства можно положить в основу металлическую сетку и к ней пластиковыми креплениями крепить кабель.
8. Гофрированная трубка должна быть 16 мм в диаметре.
9. Перед тем, как подключить терморегулятор, вымеряйте сопротивление и запишите его.
10. Проверьте, на сколько надежная проводка в вашем доме.
11. Если основа пола склонна к появлению влаги, то необходимо произвести гидроизоляцию.
12. Полосы теплоизоляции можно скрепить даже обычным скотчем.
13. Стяжку лучше всего выравнивать широким мастерком.
14. Ламинат необходимо укладывать на подложку, которую необходимо стелить на абсолютно высохшую стяжку теплого пола.
15. Начинать пользоваться теплым полом нужно спустя месяц после заливки его стяжкой.
