Инфракрасная пленка для теплого пола — что это?

Инфракрасная пленка для теплого пола еще не столь популярна, как другие виды теплых полов, такие как электрический кабель или система отопления. Однако, она все более часто используется в современных домах и квартирах. Комфортная температура в комнатах является основой уюта и комфорта для жильцов. Независимо от того, как красива и удобна мягкая мебель или как хорошо оформлены стены, холод не позволяет насладиться полноценным отдыхом.

Инфракрасная пленка для теплого пола

Монтаж других видов «теплого пола» требует больших дополнительных работ, так как их традиционно встраивают в толщу бетонной стяжки. Эти работы очень хлопотные и затратные, поэтому с тех пор. Как в продаже появилась инфракрасная пленка, все чаще выбирают именно ее. Чтобы понять, как это работает и как производится монтаж, нужно подробнее рассмотреть характеристики такой системы нагрева и технологию установки.

Основные принципы устройства и работы ИК-пленок

Несмотря на то что пленка очень тонкая (ее толщина составляет всего 0,22-0,4 мм), она имеет пять слоев, три из  которых расположены между двумя слоями высокопрочного полимерного материала.

Схема строения инфракрасной обогревательной пленки

Снизу и сверху слои из пластика отделяют от нагревательного элемента слои нетканого материала.

В средней части находится непосредственно сам нагревающий элемент, состоящий из медных дорожек (шин) и полос карбона (углепластика). Это композитный материал, состоящий из полимеров и углеродного волокна. Атомы углерода, собранные в гексагональную решетку, придают возможность этому материалу при пропускании тока давать инфракрасное излучение, которое невидимо для глаз.

Нагревательные полосы расположены поперек листа, имеют ширину от 1,0 до 1,5 см и соединяются между собой медными токопроводными шинами с посеребренными контактами.

По краям укладываемых элементов расположены контактные группы, которые подключаются к проводам питания.

Защитные верхний и нижний слои способны беспрепятственно пропускать инфракрасные лучи и защищают все средние слои от влажности и повреждений.

Инфракрасное излучение не наносит вреда здоровью человека, так как иногда его даже используют в лечебных целях, например, в стоматологии или хирургии.

Технические характеристики

Чтобы знать, как правильно рассчитать необходимое количество пленки для определенного помещения, нужно знать некоторые ее характеристики.

• Инфракрасная пленка производится в рулонах, имеющих длину до 50 метров.

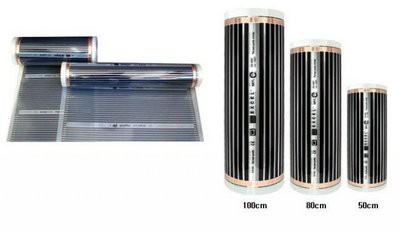

Пленка выпускается рулонами до 50 м длиной, различной ширины

• Ее ширина варьируется от 50 до 100 см, а толщина от 0,22 до 0,4 мм.
• Мощность потребления электроэнергии составляет 20-35 Вт/час на один м².
• Максимальная температура поверхности пленочного обогревателя в работающем состоянии составляет 33-35 градусов. Чтобы полностью прогреть комнату необходимо, чтобы ИК-пленка покрывала 70-75% всей поверхности.

Невозможно обогреть инфракрасной пленкой дома, расположенные в регионах с очень холодным климатом - там такой тип теплого пола можно использовать лишь в качестве дополнительного или межсезонного отопления.

Особенность такой системы – ИК-лучи, распространяясь в пространстве, нагревают не воздух, а все предметы и поверхности на своем пути – по сути, тепловая энергия без больших потерь передается на значительные расстояния.

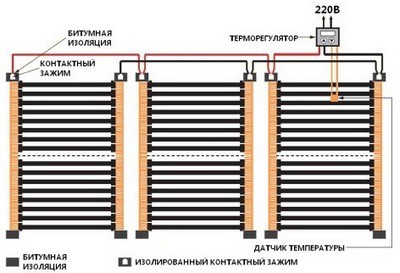

Базовая принципиальная схема коммутации системы пленочного теплого пола

Комплект инфракрасного пола состоит из следующих деталей и устройств:

• Термостат, на который приходит информация с датчика, установленного на поверхности пола. Прибор контролирует температуру нагрева, в нужное время включая или отключая электропитание. Существуют и более сложные варианты, способные не только поддерживать установленную температуру, но и периодически изменять ее, если пользователь задал прибору подобную программу. Например, температура может снижаться днем, когда хозяева отсутствуют. Таким образом, термостат помогает не только поддерживать комфортную температуру в помещении, но и экономить электроэнергию.
• Термодатчик с кабелем – именно он отвечает за замер температуры нагрева.
• На края отрезанной в нужный размер пленки устанавливают проводники зажимы - они также входят в комплект для установки пленочного пола. Обычно в набор также включаются и коммутационные кабели.
• Обязательно в комплект входят специальные изоляционные материалы – чаще всего, на битумной основе.
• И самое главное - непосредственно сама пленка, нужного размера по ширине и длине. Она продается метражом, а при необходимости разрезается по указанным на полотне линиям.

Область использования инфракрасных пленочных обогревателей

• Инфракрасной пленкой создают утепление не только пола, но и других элементов конструкции дома, например, стен и крыши, так как через эти части строения из помещений уходит большое количество тепла.

На фото хорошо видно, как закрепляется пленка в помещении мансарды к скатам крыши, играющих роль стен и потолка.

• Кроме жилых помещений, пленочные полы используют в оранжереях и теплицах, в хозяйственных постройках, где содержится скот и птица, в технических строениях, таких, как мастерские и гаражи.  Везде, где затруднительно или невозможно провести водяное или паровое отопление, инфракрасный пол может хотя бы частично утеплить помещения.

ИК-пленки с успехом применяются также на стенах и потолках

• Дополнительное отопление с помощью настила ИК-пленки можно устроить и в зданиях или помещениях бань или саун, тем более что эффект инфракрасного излучения полезен при лечении сосудистых и сердечных болезней, а также простудных заболеваний.
• Нужно отметить, что используется инфракрасная пленка и не только в закрытых помещениях, но и на открытых площадках, требующих постоянной очистки от снежных заносов в зимнее время - это спортивные площадки, взлетные полосы аэродромов, а также платные автостоянки.

Преимущества утеплительной пленки

У этой системы отопления есть серьезные преимущества перед другими системами «теплого пола»:

• Простота монтажа пленки, так как не нужно проводить демонтажа старого пола, если он имеет нормальное состояние. Возможно, его придется только утеплить, чтобы тепловая энергия, которую дает инфракрасная пленка, направлялась в комнату, а не согревала бетонную плиту.
• Пол после монтажа пленки останется на прежнем уровне, что очень важно для помещений с низкими потолками.
• Система не требует покрытия ее сверху бетонной стяжкой, а это значит, можно избежать разведения в помещениях большого количества грязи и пыли.
• На пленочный пол можно устраивать любое декоративное покрытие.
• Отопление с помощью пленочной системы прогревает комнату равномерно, благодаря чему не создается температурных перепадов в разных участках помещения.
• Нагрев поверхностей в помещении проходит очень быстро -  нет инертности, присущей другим системам отопления.
• Инфракрасный пол спокойно выдерживает любые динамические нагрузки, поэтому его часто применяют в местах с большой интенсивностью людского потока - общественные здания, спортзалы, детские сады, школьные классы и др.
• Затраты энергии для обогрева инфракрасной пленкой по сравнению с обычным электрическим полом или использованием других обогревательных электрических приборов на 20-40% ниже.
• При необходимости эту систему отопления можно легко демонтировать, например, при переезде в другое жилье. Пленку несложно снять и забрать с собой, чтобы настелить на новом месте.
• Материал устойчив к любым механическим воздействиям. Если даже произойдет обрыв соединения на одной из секций, то будет отключен не вся система, а только один участок.

Инфракрасными элементами можно обогреть отдельные участки помещения, создав зоны повышенного комфорта

• Инфракрасный пол может быть устроен не на всей площади комнаты, а только в том месте, где чаще всего проводит время человек - около кресла или дивана, под рабочим столом или в центре игровой комнаты.
• Кроме того, можно отметить способность ИК-пленки снижать интенсивность неприятных запахов, ионизировать воздух в помещении, не пересушивая его.

Какие недостатки есть у ИК-пленки

Кроме положительных качеств подобной системы «теплого пола», есть у не и недостатки, хотя они не столь значительны:

• Сложность подключения проводников. Чтобы контакт был надежен, важно с первого раза закрепить на пленке клемму. Если первая попытка будет неудачной, то придется отрезать кусок пленки и использовать новую клеммную площадку.
• Система инфракрасного пола, закрытая материалом, имеющим достаточно большую толщину, недостаточно хорошо ионизирует воздух.
• Под укладку пленки необходимо идеально выровнять поверхность пола или уложить тонкий утеплительный материал, иначе срок службы системы значительно сократится.
• На участок, где уложены плёночные элементы, запрещено ставить предметы мебели, иначе может произойти перегрев элементов – это ведёт к порче не только пленочной системы, но и поверхностей мебели и пола.

Меры безопасности при монтаже системы

При монтаже и эксплуатации пленочного пола нужно соблюдать определенные правила обеспечения безопасности:

• Основа для монтажа пленки должна быть очищена от даже мелкого мусора и пыли, а лучше ее покрыть тонким утеплительным материалом (например, пенофлексом).
• Полоса пленки должна располагаться я на расстоянии не меньше 100-120 мм от стены, но не дальше, чем на 400-500 мм.
• Нельзя укладывать пленочные полотна внахлест, так как это опасно.
• Терморегулятор располагают на высоте не менее 100-200 мм от поверхности пола - это считается оптимальным вариантом.
• Длина расстилаемых пленочных полотен не должна быть больше 8 м. При этом нужно учитывать и то, что чем больше их длина, тем меньше будет применено контактных подключений.
• Чтобы эксплуатация такого пола была безопасной, пленочные полотна располагают на расстоянии не менее 5 мм друг от друга.
• Зажим контактного соединения при его монтаже устанавливают таким образом, чтобы одна его часть была расположена сверху пленки на токопроводящей поверхности, а вторая внутри материала - для этого предусмотрен специальный «карман».
• Установленное контактное соединение обжимают специальным инструментом или плоскогубцами.
• Нужно учесть, что для монтажа некоторых видов полов можно использовать только штатные зажимы, идущие в комплекте. Этот момент важен для безопасности во время эксплуатации системы.
• На местах разрезов пленки контактные шины закрываются битумной изоляцией, входящей в комплект пленочных полов.
• Терморегулятор может быть подключен к электросети стационарно или же включаться в розетку с помощью вилки с заземляющим контуром.
• Провода, соединяющие терморегулятор с полотнами пленки, не должны пересекаться между собой на поверхности пола.
• Сверху на полы, оснащенные пленочным подогревом, категорически запрещено ставить другие приборы отопления.
• Нежелательно проводить монтаж пленки при отрицательных температурах или повышенной влажности.
• Нельзя допускать перегибов (изломов) пленки.
• Недопустимо осуществлять закрепление пленки к поверхности с помощью шурупов или гвоздей.

Монтаж пленочного теплого пола

Итак, для укладки пленочного пола не нужно демонтировать старое бетонное покрытие и заливать новое. Единственное, что нужно сделать для эффективности работы системы - это провести ремонт и очистку основы.

Общая схема устройства теплого пола с пленочными ИК-элементами

Подготовка основания

• Бетонное основание должно быть подготовлено под укладку. Его хорошо очищают пылесосом. В результате очистки обнаруживаются различные повреждения - трещины, сколы, отверстия на стыках плоскостей, которые необходимо тщательно заделать.
• Особое внимание стоит уделить щелям на стыках стен и пола, так как через них  может уходить значительная часть тепла.
• Все щели и сколы расширяются и очищаются. Заделывать повреждения можно с применением ремонтного полимер-песчаного раствора или же герметика. Если щели слишком велики, применяется монтажная пена.
• После высыхания ремонтных материалов, поверхность снова очищается, срезаются излишки герметика и застывшей пены.
• Сверху чистого основания настилают и закрепляют утеплитель. Чаще всего в качестве теплой подложки используют вспененный полиэтилен. Его закрепляют на основе и соединяют его листы между собой с помощью специального скотча. Этот теплый и мягкий материал поможет уберечь пленку от повреждений во время эксплуатации, сгладив неровности пола.

Настил термоотражающей подложки

• Если применяется фольгированный материал, важно, чтобы он не обладал электропроводимостью.

Установка обогревательных элементов

• На подготовленной поверхности нужно провести разметку областей, где будет уложена пленка, и участков, где она настилаться не будет – мест стационарного расположения мебели.
• По сделанной разметке определяется длина нужного куска пленки. Разрезание материала производится только в определенном месте, показанном на полотне штрихами и рисунком в виде ножниц. Резать пленку нужно очень аккуратно.

Пленочные элементы расстилаются в соответствии с продуманной заранее схемой

• Далее пленка раскладывается по разметке . Зафиксировать ее можно двусторонним или обычным скотчем, или же с помощью силиконового пистолета (термоклея). Пленка в обязательном порядке укладывается медными блестящими полосами вниз.
• В толще утеплительные подложки прорезаются пазы (углубления) для размещения в них кабелей, клемм, термодатчика – так, чтобы они не вступали над поверхностью пленки. Место для термодатчика выбирают так, чтобы хватило его штатного кабеля, чтобы он был не ближе 500 мм от стены и располагался по центру полосы нагревательного элемента. Кабель от уложенного датчика подводят к коробке терморегулятора.
• Производится установка и обжим клемм к шинам элементов. Затем к клеммам подсоединяются провода.

Очень важно качественно изолировать все клеммные соединения и места разрезов медных шин

• Проводится тщательная изоляция все соединений -  и сверху, и снизу, с использованием специальных гудроновых накладок, для обеспечения полной герметичности. При этом нельзя забывать и про места обреза пленки - там проводится точно такое же изолирование мест выхода медных шин.
• Далее, провода присоединяют к терморегулятору. На схеме достаточно понятно отображен данный процесс.

Электрическая схема подключения терморегулятора

• Следующим этапом идет установка терморегулятора с распределительной коробкой на стене.

После коммутации проводов в коробке терморегулятора, он устанавливается на свое место на стене.

• Когда все элементы подключены и установлены, проводится еще раз проверка правильности электрической схемы, а затем – и работоспособности системы.

Какие можно использовать финишные напольные покрытия

На инфракрасную пленку укладывают любые напольные покрытия - это может быть ковролин, линолеум, ламинат и другие современные материалы. Иногда сверху обогревающей пленки настилают фанеру, но нужно учесть, что она будет перекрывать часть исходящего тепла. В таком случае лучше будет смонтировать пленочный обогрев поверх фанеры.

Линолеум можно укладывать непосредственно на пленочные элементы

Если пленка укладывается на полу кухни или ванной комнаты и сверху нее в планах есть уложить керамическое покрытие, рекомендовано обезопасить обогревательные элементы тонкой сеткой-серпянкой, которую можно закрепить на «жидкие гвозди». Если нет уверенности в ровности поверхности, то ее заливают тонким слоем самовыравнивающегося пола – правда, потеря мощности в таком случае будет неизбежной.

Декоративные покрытия необходимо укладывать с особой аккуратностью, убирая все провода в безопасное место. Нужно знать, что основные неисправности инфракрасной системы возникают от ее неправильного монтажа или неаккуратного настила финишной поверхности.

Видео: наглядный урок по монтажу пленочных обогревателей пола

Инфракрасная пленка будет надежно обогревать помещения в том случае, если полностью соблюдены все технологические этапы, начиная от подготовки основания до установки плинтусов.

Если в зимний период центральное отопление в доме работает не на высшем уровне, то хорошим подспорьем в обогреве квартиры может стать именно инфракрасная пленка. Но чтобы все было установлено согласно технологии и работало эффективно, лучше обратиться за помощью к специалистам, которые занимаются монтажом таких систем. Дилетантские действия зачастую приводят к порче подобного обогревательного оборудования.
