Гибкая черепица: укладка своими руками и секреты монтажа
Если выбран материал кровли в виде гибкой черепицы, укладку можно осуществить самостоятельно, без помощи других людей. Не стоит путать гибкую черепицу с мягкой черепицей, которая используется для плоских крыш. Из-за простоты конструкции гибкой черепицы, укладка ее своими руками не составляет трудностей, даже для непрофессионалов.
Монтаж гибкой черепицы самостоятельно
Обзор, виды, характеристики, плюсы/минусы
Этот кровельный материал выпускается в виде гонтов:
- прямоугольный лист стеклохолста с битумной пропиткой;
- нижняя часть обработана компаундом СБС или природным битумом для приклеивания к сплошной обрешетке, самоклеящийся слой защищен на время хранения, транспортировки полимерной пленкой;
- сверху стеклохолст покрыт аналогичным материалом, присыпанным сланцем, гранитной, базальтовой крошкой или кварцевым песком для повышения износостойкости.
Гонт гибкой черепицы
Гонты разных производителей имеют не одинаковые размеры (средний формат 1 х 0,35 м), толщину 3 мм. Рисунок черепицы бывает нескольких видов:
- ромбы;
- кирпичи;
- дранка;
- прямоугольники разного формата;
- соты или чешуйки.
Разновидности гибкой черепицы
Цвет гонтов может быть мультихромным или монохромным, отличается в каждой коробке. Поэтому перед укладкой весь имеющийся материал из разных коробок перемешивают в случайном порядке. Максимальной художественной ценностью обладают гибкие черепицы фирм Шинглас, Тегола либо с 3D эффектом любого производителя. Самоклеящийся слой не обеспечивает надежность фиксации гонтов, поэтому кровля дополнительно крепится к обрешетке гвоздями.
Видео: как выбрать гибкую черепицу
Статья по теме:
Ондулин: цена за лист, размеры. В отдельной публикации представлен подробнейший обзор по этому виду кровельного покрытия, проведен анализ цен и производителей, а также нюансов монтажа.
Подготовительные работы
Если в проект кровли заложена гибкая черепица, укладка своими руками должна начинаться с определения количества облицовочных, доборных, расходных материалов. Следует убедиться, что нижняя часто кровельного пирога собрана в соответствии с требованиями для этого покрытия.
Расчет
Перед покупкой нужного количества гонтов, планок, едновных ковров, коньков, прочих доборных элементов, крепежа необходим расчет для обеспечения запаса материалов. Примерный расход составляет:
- гонты – в коробке содержится 1,5 – 3 м2 в зависимости от размеров с учетом нахлестов (указывается производителем на каждой коробке), обычно необходим 5% запас;
- мастика – 200 г/м для ковра ендовы, 100 г/м для торцов, 750 г/м для узлов примыкания;
- гвозди – 80 г/м2 при выборе метизов с 3 мм стержнем, 9 мм шляпкой длиной 3 см с гальваническим покрытием.
Расход материалов
Полезная информация! Подложка необходима для создания сплошного подкладочного ковра при уклонах скатов меньше 18 градусов либо обработки периметра скатов при уклонах больше указанного значения. Изготавливается из 2 мм полиэстера с битумным покрытием или выпускается в виде 2 мм гидробарьера ОС ГЧ без присыпки.
Ковер ендовы имеет каменную присыпку по аналогии с гонтами, планки примыканий, свесы карнизные, фронтонные сделаны из специальной стали. На сайтах ведущих производителей в обязательном порядке имеются калькуляторы расчета количества материалов для одно-, многоскатных, вальмовых, шатровых, мансардных крыш.
Инструменты
Для укладки рассматриваемого кровельного материала достаточно ручного инструмента, присутствующего в арсенале домашнего мастера:
- нож – для кроя битумных материалов;
- ножницы – для резки металлических планок;
- молоток – для крепления гвоздями;
- кисть – для обмазки мастиками.
Инструменты для гибкой черепицы
Полезная информация! В межсезонье, зимой может потребоваться горелка для подогрева битумного слоя. Снижается прочность, повышается трудоемкость, поэтому для самостоятельного монтажа рекомендуется теплая погода без осадков.
Теория укладки
Для удобства работ на высоте гонты имеют небольшой формат. Они укладываются от свеса к коньку уступом, чтобы каждый верхний ряд нахлестывался на нижний. Ендовы, узлы проходов дымоходов, вентиляционных труб обрабатываются в первую очередь. Затем фиксируются карнизные, фронтонные планки, крепятся кронштейны водостоков. После чего, остается заполнить поверхности скатов гонтами, подрезая их по ширине, длине по мере необходимости.
Статья по теме:
Ондулин или металлочерепица что лучше? В отдельной публикации представлен подробнейший обзор и сравнение этих двух кровельных материалов.
Технология монтажа
Если производится укладка своими руками гибкой черепицы без помощников, достаточно соблюдать нижеприведенную технологию, чтобы избежать шибок, снизить отходы кроя, добиться максимально возможного эксплуатационного ресурса.

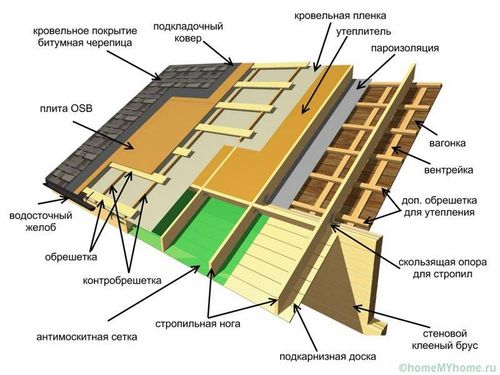

Кровельный пирог должен быть подготовлен соответствующим образом:
- пароизоляционная пленка – монтируется на стропила изнутри мансарды/чердака, чтобы предотвратить проникновение влаги к деревянным конструкциям, утеплителю, однако 100% защита невозможна, некоторая часть внутрь все же проникает;
- теплоизоляция – экструдированный пенополистирол или базальтовая вата, размещается между стропилами, частично поддерживается пароизоляционной пленкой от падения внутрь;
- гидроизоляция (ветрозащита) – натягивается сверху утеплителя, позволяет выйти влаге наружу, сконденсироваться на поверхности;
- контррейка – набивается вдоль стропил, обеспечивает вентиляционный зазор, позволяющий отвести сконденсированную влагу с поверхности гидроизоляции потоками воздуха;
- обрешетка – сплошная из плит ОСБ, многослойной влагостойкой фанеры или шпунтованной доски.
Ковер кровельный для битумной черепицы
Важно! Не допускается сплошная обрешетка из необрезной доски, так как отсутствует плоскостность поверхности скатов. Все дефекты будут подчеркнуты гибкой черепицей после монтажа.
Подложка
Ковер подкладки при уклоне скатов 12 – 18 градусов создается сплошным. Для этого ендова оклеивается гидробарьером ОС ГЧ вертикально (наклонно), свесы у карнизов этим же материалом горизонтально. Рулонный материал подкладочного ковра приклеивается к обрешетке мастикой горизонтальными полосами снизу/вверх.
Укрывной гидроизоляционный слой
Ширина запуска гидробарьера на каждый скат в ендове 0,5 м. Листы подкладочного ковра имеют нахлест 15 см в соседних рядах и 10 см при наращивании длины в вертикальном направлении. Периодичность фиксации гвоздями 25 см, в нахлесте производится дополнительная обмазка мастикой.
Полезная информация! При уклоне скатов более 18 градусов достаточно обработать ендовы, свесы у карнизов, сопряжения скатов вальмы, мансардных крыш указанным способом. Средняя часть скатов в этом случае подкладочным ковром не обрабатывается.
Установка планок и водостока
Карнизные, фронтонные стальные планки необходимы для усиления этих элементов крыши. На данных участках один край гонтов не имеет нахлеста, поэтому повышается вероятность задиров, открепления во время ветровых нагрузок, обильных осадков. Металлические планки повышают пространственную жесткость обрешетки, монтируются гвоздями (шаг 15 см + шахматный порядок) с нахлестом 3 – 5 см.
Монтаж планок карнизов и фронтонов
В зависимости от конструкции и схемы размещения водостоков у карнизного свеса на этом же этапе могут крепится к обрешетке или карнизным планкам кронштейны, на которых будут вывешиваться желоба водостока.
Облицовка скатов
Чтобы имела максимальный эксплуатационный ресурс гибкая черепица укладка гонтов своими руками начинается с разметки:
- параллельно карнизному свесу или коньку отмечаются линии на всем протяжении ската через 0,8 м для каждых 5 горизонтальных рядов;
- перпендикулярно предыдущей разметки проводятся линии через 1 м для каждого вертикального ряда.
Разметка крыши
Получившаяся сетка позволяет контролировать расположение сторон каждого гонта в ряду, корректировать по мере необходимости. Особенно актуальна разметка для крыш со слуховыми, мансардными окнами, дымоходами, вентиляционными трубами.
Полезная информация! Прибивать гонты по этой сетке не нужно, она создается для ориентира, облегчает работу мастера.
Технология монтажа гонтов включат несколько этапов:
- карнизный ряд – выкраивается из рядовых гонтов (модели Аккорд, Соната, Танго, Трио производителя Шиглас) или коньково-карнизных полос (модификации Джаз, Аккорд, Соната), крепится поверх стальной планки карнизной в 2 см от перегиба;
Карнизный ряд
- первый ряд – при значительной длине ската работы начинают от середины, отступ он карнизного ряда составляет 1 – 2 см для разных модификаций покрытия;
Первый ряд
- последующие ряды – так же от центра, лепестки рисунка смещаются наполовину или в соответствии со сложными узорами лицевой части, нижний край гонта должен располагаться вровень с верхним краем выреза нижнего гонта.
Остальные ряды
Полезная информация! Начиная с третьего ряда, следует выдерживать направление, в котором сдвинуты лепестки гонта. В противном случае уже через несколько рядов общий узор покрытия перестанет совпадать.
Гвозди следует располагать перпендикулярно уклону ската, чтобы шляпка прижимала материал параллельно ему, без перекосов. Утапливать головки метизов не нужно. Схема пробивки присутствует на коробке изготовителя, так как отличается в зависимости модели гибкой черепицы, уклона крыши.
В отсутствие заводского самоклеящего слоя гонты промазывают с обратной стороны мастикой по ширине 10 см от верхнего края. Для нормального отбоя воды фронтонными планками гонты обрезают в 2 см от их края.
Узлы примыкания
В зависимости от конфигурации крыши, на ней могут присутствовать хребты (ребра, образованные соседними скатами вальмы по аналогии с коньком), переломы (сопряжение скатов на одной стороне дома в мансардной крыше), ендовы (внутренние углы в сопряжениях Г-образной крыши, слухового окна).
Существует два варианта оформления ендов:
- открытый – гонты запускают с обеих сторон на ковер ендовы, гвозди прибивают в 30 см от оси сопряжения, мелованным шнуром отбивают две линии параллельно оси на каждом скате, подрезают кровельный материал по этим линиям, подложив доску, приклеивают мастикой, фиксируют гвоздями в обычном порядке;
- закрытый – гонты с одного ската (обычно с меньшим уклоном) запускают на соседний, гвозди пробиваются в 25 см от оси ендовы, в 7 см от оси на не обшитом скате отбивают линию, параллельную оси ендовы, подрезают гонты, крепят их окончательно, затем к этой линии примыкают гонты второго ската в обычном порядке.
Открытая и закрытая ендова
Примыкания ( к стенам, парапетам, прочим конструкциям) оформляют по треугольным рейкам («штапики»), прибитым в углах сопряжений. Для этого распускают 50 х 50 мм брус, поверхность стены, к которой примыкает крыша, предварительно выравнивается штукатуркой либо шпаклевкой. Затем поверх гонтов приклеивают на мастику кусок ковра ендовы 50 см ширины с запуском на стену 30 см.
Герметизация примыканий гибкой черепицей
Полезная информация! Сверху этот кусок ендовного ковра закрывается металлической планкой-фартуком, верхняя сторона которого вмуровывается в швы кладки или штробу в бетоне.
Дымоходы, вентиляционные трубы лучше оформлять специальными керамическими, стальными доборными элементами. Гонты примыкают к ним либо запускаются внахлест сверху.
Статья по теме:
Мягкая кровля: виды и цены. В отдельной публикации представлен подробный обзор гибкой кровли, ее характеристиках, видах и ценах, а также нюансах монтажа.
Заключение
Таким образом, с учетом вышеизложенных нюансов гибкую черепицу можно смонтировать самостоятельно в одиночку. Все производители печатают на коробках или комплектуют кровельный материал инструкциями, учитывающими особенности конкретной модификации гонтов.
