Форматно — раскроечный станок своими руками

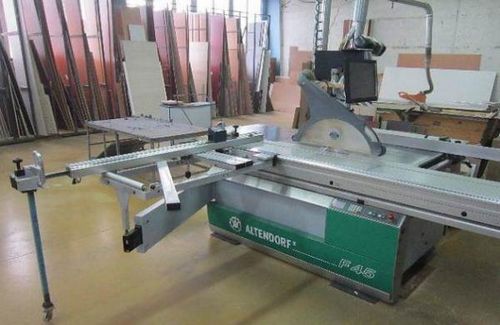

Это оборудование предназначено для резки плит в мебельной промышленности. Конструкция включает в себя секцию распиловки и базу. Пильный блок представлен двумя дисками с осями вращения, расположенными на одном уровне. Диаметры дисков различаются, и они вращаются в противоположных направлениях друг к другу.

Назначение оборудования

Сделать форматно-раскроечный станок своими руками – оптимальное решение для человека, решившего заняться производством корпусной мебели в домашних условиях.

С помощью такого устройства можно выполнять обработку шпона, дерева, ДСП, панелей из пластикового материала. В заводском исполнении он стоит достаточно дорого, но есть возможность, используя подручные материалы, изготовить оборудование самостоятельно. Для этого потребуется несколько основных элементов:

• основа в виде станины;

• подвижная и неподвижная рабочие зоны стола;

• добавочная поверхность, на которой установлена тележка либо каретка;
• распиловочный агрегат.


Необходимые для изготовления материалы

Чтобы смастерить станок, вам потребуется:

• трубный металлопрокат, уголки и швеллер;
• пара электродвигателей;
• валы от сельхозтехники;
• пильный и подрезной диски;
• крепеж в виде болтов и гаек;
• сварочный агрегат;
• инструменты по металлу.


Последовательность работ

Сначала готовится крепкая станина из металла, способная послужить основой станка. С этой целью лучше всего воспользоваться швеллером. Заготовки выбираются с тем расчетом, чтобы получился агрегат длиной 6.5 – 6.7 м, шириной 2.5 м, высотой от восьмидесяти до ста десяти сантиметров.

Конструируются главная направляющая раскроечного оборудования и напольная направляющая, крепятся на станине. Для них лучше всего воспользоваться трубами, размеры которых составят 6 см в диаметре, 6.5 м по длине, толщина стенки – 5 мм.

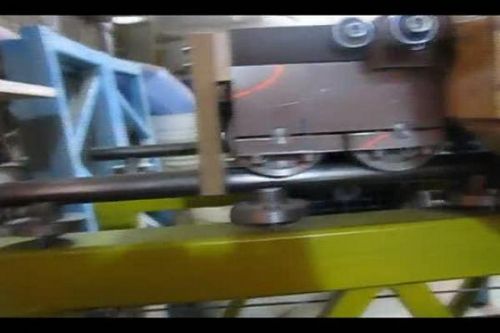

Подвижную часть рабочего стола следует сделать подвижной по направляющим. Во время рабочего процесса с его помощью будет выполняться подача листового материала. Этот участок можно перемещать вручную либо установить дополнительный мотор с чпу.
Линии реза по длине следует предусмотреть от трех метров. Данный параметр можно будет нарастить либо сократить, для чего просто меняется размер направляющих.

На станину навешивается пара пил – для основного реза и подрезки. Их монтируют на пильный блок, чтобы вращение происходило во встречном направлении от движения пары асинхронных моторов. Рекомендуется предусмотреть возможность наклонять блок на сорок пять градусов, для чего следует использовать поворотное устройство на распиловочном блоке.

Выбирать электродвигатели следует внимательно, ведь они будут предназначаться для вращения пил. Мощность их должна быть не ниже 2.9 кВт. Мотор должен вращать главную пилу со скоростным режимом не менее 5 000 оборотов за минуту, а подрезной – выдавать на три тысячи оборотов больше.

Лучше всего при создании оборудования воспользоваться пильными дисками, диаметр которых равен двадцати пяти сантиметрам, что даст возможность раскраивать не только ламинированное ДСП и обрезать листы, но и использовать станок для сип-панелей.

Полезные советы

Чтобы эксплуатация проходила безопасно, в помещении, где он установлен, рекомендуется устроить хорошую вентиляцию вытяжного типа. В этом случае частички древесины не смогут накапливаться и воспламеняться от случайной искры, которая может возникнуть от рабочего мотора. Следует помнить, что скорость вращения пил достаточно высокая, поэтому при работе необходимо действовать осторожно.

Прижимать листовой материал лучше всего специальной лапой, проворачивая эксцентрик, перемещаемый оператором вручную. Вместо шкалы для измерения можно воспользоваться готовой линейкой от старого оборудования либо рулетки. Упор фиксируется эксцентриком либо винтом с крупной резьбой. Для соблюдения техники безопасности все подвижные участки оборудования обязательно прикрываются съемной экранировкой из стали. Пильный узел должен быть расположен на безопасном расстоянии от того места, где находится оператор.
