Дренаж вокруг дома

При постройке подземного фундамента или подвала стоит использовать пристенный дренаж, который заключается в укладке дренажной трубы вокруг фундамента, для отвода воды. Это достаточно дешево по сравнению с постройкой фундамента и ливневой канализации.

Но решаемые задачи очень важные - защитить фундамент от воды, обеспечить долговечность самого фундамента, а значит и дома, предотвратить затопление подвала и подпольного пространства.

Нужно ли делать дренаж и ливневку

Отказаться от строительства дренажа вокруг дома с заглубленным фундаментом, можно разве что по результатам исследований обводненности, в том числе и сезонной.

Грунтовые воды должны быть достаточно глубоко и не подниматься весной и осенью до уровня подошвы фундамента, весной не должно быть верховодки, опыт строительства и проживания по соседству должен однозначно свидетельствовать, что фактов обводнения фундаментов в данном районе, на сходных грунтах не установлено, также дом должен находиться не на склоне, по которому стекает талая вода.

Только при подобных обстоятельствах допустимо с риском отказаться от обустройства пристенного дренажа.

Дренажная система вокруг дома должна обязательно обустраиваться, если установлено, что грунтовые воды сезонно могут подниматься на уровень подошвы фундамента или выше, если весной присутствует верховодка, или дом находится на склоне, на пути движения талых вод (заливка водой весной).

Если глубокий фундамент (стены подвала) окружен водонепроницаемым грунтом (глины), то его обратная засыпка выполняется проницаемым грунтом – песком.

В этом случае, даже если грунтовые воды не обнаружены, то поверхностная вода будет накапливаться в обсыпке фундамента, способствовать ее заиливанию, разрушать фундамент, проникать в подвал. В этом случае также нужно делать пристенный дренаж у дома.

Одновременно с дренажом рекомендуется обустроить и ливневую канализацию, предназначение которой – сбор осадков с площади дома, талых вод, чтобы они не обводняли почву возле дома. Недопустимо направлять осадки с крыши в почву возле фундамента и непосредственно в дренажную канализацию. Это приведет к ее перегрузке, заиливанию.

В любом случае должен быть организован отвод ливневых и паводковых вод, сброс на рельеф трубами ливневой канализации или обустроенной траншеей, если позволяют уклоны участка.

Схема, конструкция дренажа и ливневой канализации

Дренажные трубы обязательно замыкаются в кольцо, чтобы защита фундамента была не прерывной. На стыках труб в определенных местах устанавливаются дренажные колодцы.

От кольцевого трубопровода делается отвод на дренажный колодец или на сброс на рельеф по уклону.

Из колодца вода может дренировать в нижние слои грунта, или ее удаляют насосом на рельеф, а если это невозможно, то она направляется в центральную канализацию поселка. Также воду можно использовать для хозяйственных нужд, что создает значительную экономию.

В пристенной канаве на уровне нижнего края фундамента укладывается геотекстиль, затем подушка дренажа из гравия, затем укладывается трубопровод, при этом его положение выверяется по уровню. (см рисунок ниже)

Дренажные колодцы устанавливаются на каждом углу здания и через каждые 40 метров прямой трубы.

Трубопровод засыпается гравием, который накрывается со всех сторон геотекстилем. Геотекстиль прислоняется к стене и присыпается грунтом.

Рядом с дренажем, выше него укладываются трубы ливневой канализации, которыми соединяются все сборные колодцы ливневки, и возможно водосточные трубы с крыши. Важно расположить правильно сборные колодцы, чтобы обеспечить максимальный сбор воды с отмостки и поступающей с крыши.

Над дренажом располагается утепленная отмостка, по краю которой обустроены желоба, для стока воды в ливневые приемные колодцы. Наличие ливневой канализации предотвращает работу дренажной системы с перегрузом во время больших осадков, или таянья.

Как сделать правильно

Дренажные трубы укладываются с углом наклона 0,5 – 5% от самой высокой точки на кольце в сторону дренажного колодца. При этом нужно соблюдать следующее правила относительно высотных отметок дренажного трубопровода:

• В самом нижней точке кольца труб, их нижний край должен быть на 20 см выше подошвы фундамента.
• В самой верхней точке кольца труб, их верхний край должен быть на 20 см ниже от пола в подвале.

Таким образом, расстояние между подошвой фундамента и уровнем пола в подвале должно быть довольно значительное, только по условию размещения дренажных труб.

Второй важный момент, – при обустройстве дренажа не допускается нарушать подушку фундамента (слой, находящийся под основанием фундамента), заглублять в нее трубу, или гравийную обсыпку. Тем более нельзя как-либо использовать подушку фундамента для дренирования воды.

В отдельных случаях, целесообразней оборудовать не пристенный а удаленный дренаж, - на расстоянии 1 – 3 метра от фундамента в отдельной траншее. Тогда требования по высоте дренажа относительно подошвы фундамента и пола подвала не применяются, что может удешевить строительство и эффективней защитить дом.

Дренажная система и грунт возле нее не должны промерзать зимой. Ведь во время весеннего таянья на дренажную систему больше всего нагрузки, и в это время она должна быть работоспособной.

Грунт и дренаж защищаются от промерзания слоем утеплителя под отмосткой. Можно прочитать как утеплить грунт и предотвратить морозное пучение

Гидроизоляция и теплоизоляция фундамента

Однозначно рекомендуется не только делать обмазочную гидроизоляцию фундаментной стены, но и обкладывать ее экструдированным пенополистиролом, в том числе и выше уровня почвы на 0,5 метра или больше, до начала утеплителя стены дома.

Еще информация об утеплении фундамента

Затем на слой утеплителя накладываются специальная пластиковая мембрана с канавками, по которым грунтовые воды стекают вниз к дренажной трубе. Она закрывается геотекстилем, прижимается грунтом, а внизу присыпается гравийной отсыпкой.

Но можно приобрести такие мембраны с уже закрепленным геотестилем. Вода, просачиваясь через ткань, будет попадать в канавки мембраны.

Монтаж дренажного трубопровода

Укладываются специальные дренажные перфорированные трубы диаметром от 100 мм, уклон труб формируется подсыпкой, проверяется водяным уровнем. Стыковка труб производится либо путем заводки в дренажный колодец, либо с помощью муфт.

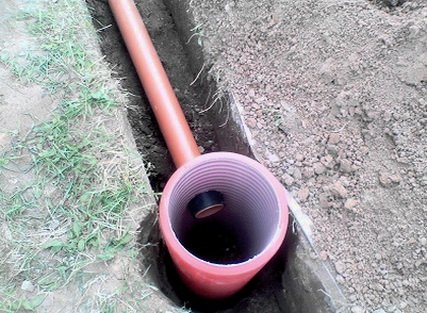

К трубам прилагаются дренажные колодцы – короткие пластиковые гофрированные трубы диаметром от 300 мм, сверху закрываемые пластиковыми заглушками. Дренажные трубы заводятся в колодец выше от его дна на 300 – 500 мм.

На дне колодцев будет скапливаться осадок, который нужно извлекать каждые 2 года. С этой целью на дне колодца лучше расположить пластиковое ведерко. Колодцы оборудуются на каждом повороте дренажного трубопровода. Кроме того, через каждые 40 метров прямолинейной трубы.

Трубы стыкуются прилагающимися к ним муфтами, тройниками.

От кольца дренажных труб вокруг дома делается отвод на сборный колодец ливневой канализации.

Конструкция сборного колодца может быть любой, обеспечивающей определенный объем, периодическую выемку ила, недопущение обрушения стенок грунта....

В основном он делается из железобетонных колец, если уровень грунтовых вод низкий, то часто с открытым дном или дренирующими стенами, чтобы вода могла уходить обратно в грунт на нижние горизонты.

Но рациональнее накапливаемую ливневую воду использовать для полива приусадебного участка и др. Обычно колодец оборудуется погружным насосом, с помощью которого вода удаляется из него или на газон (огород) или сбрасывается на рельеф за пределы участка.

Если воды действительно много, то чтобы ее откачка меньше беспокоила, рекомендуется насос автоматизировать поплавковым датчиком.

Нужно обеспечить контроль, за уровнем воды, она не должна подниматься выше уровня входящего дренажного и ливневого трубопроводов. Конструкция колодца аналогична септику, можно также узнать как делается септик из железобетонных колец
