Деревянные лестницы. Нормы строительства

Компания "Древ-Массив" представляет этот перевод с целью поделиться опытом. Отмечаем, что рекомендации SMA не являются законодательными актами и не применяются на территории России. Ширина деревянной лестницы должна быть не менее 36 дюймов (914 мм) на всей высоте лестничного марша, начиная от планируемого поручня до высоты габаритного контура (до потолка), смотри фото 1. Поручни не должны выступать более чем на 4,5 дюймов (114 мм) с каждой стороны лестницы, смотри фото 2.

Визуальная интерпретация Международных жилищных нормативов.

R311.5.1 Ширина

Т.е. минимальная ширина деревянной лестницы за вычетом поручней должна быть - 31,5 дюйма (787 мм) при одностороннем размещении поручней, или 27 дюймов (698 мм), когда лестница имеет поручни с двух сторон, фото�3.

Исключение: ширина винтовой лестницы должна соответствовать разделу R311.5.8.

R311.5.2 Высота габаритного контура

Высота габаритного контура - это высота над лестничным маршем или площадкой до потолка или потолочного выступа. Замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, фото 4, или от пола лестничной площадки до потолка и потолочного выступа, фото 5. Минимальная высота габаритного контура на протяжении всего лестничного марша должна быть не менее 6 футов и 8 дюймов (2036 мм).

R311.5.3 Ступени и подступенки деревянной лестницы

R311.5.3.1 Высота подступенка.

Высота подступенка измеряется вертикально между поверхностями двух близлежащих ступеней, фото 6. Максимальная высота подступенка должна быть 7 3/4 дюймов (196,9 мм). Максимально допустимое отклонение высоты подступенка в пределах любого лестничного марша не должно превышать 3/8 дюйма (9,5 мм), фото 7.

R311.5.3.2 Глубина ступени.

Минимальная глубина ступени должна быть не менее 10 дюймов (254 мм). Глубина ступени замеряется горизонтально между вертикальной плоскостью переднего выступа прилегающей ступени и плоскостью, проходящей под прямым углом через край ступени, фото 8.

Максимальное допустимое отклонение глубины ступени в пределах любого лестничного марша не должно превышать 3/8 дюйма (9,5 мм), фото 9.

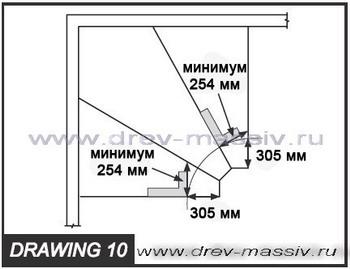

В одномаршевой лестницe с нижними забежными ступенями и поворотом на 90 градусов ступени должны иметь минимальную ширину проступи 10 дюймов (254 мм), которая замеряется, как описано в вышеуказанном пункте, на расстоянии 12 дюймов (305 мм) от стены (линия прохода), фото 10. Забежные ступени должны иметь минимальную ширину проступи 6 дюймов (152 мм) в месте, где ширина проступи самая узкая, фото 11. В пределах любого лестничного марша максимально допустимое отклонение размера глубины забежных ступеней, отмеренной на расстоянии на 12 дюймов (305 мм) от стены, не должно превышать 3/8 дюйма (9,5 мм).

Забежная ступень - ступень с непараллельными краями (см. термины ниже в разделе "Определения" этой статьи).

Типы деревянных лестниц.

R311.5.3.3 Профиль деревянной лестницы или вид сбоку.

Радиус кривизны выступающей части ступени должен быть не более чем 9/16 дюйма (14,3 мм), фото 12. Проступь относительно жесткой опоры должна выступать не менее чем на 3/4 дюйма (19 мм), но и не более чем на 1 1/4дюйма (32 мм), фото 13. Максимальная допустимая разница между размерами выступов ступеней - 3/8 дюйма (9,5 мм) в одном лестничном марше, включая уровень пола и лестничной площадки, фото 14.

Снятие фаски на выступе проступи не должно превышать 1/2 дюйма (12,7 мм), фото 15. Вертикальная плоскость подступенка не должна отклоняться более чем на 30° (0,51 рад) от наклонной плоскости, проведенной перпендикулярно к нижнему контуру косоура. (Прим. редактора: Данная величина равносильна углу наклона деревянной лестницы, т.е. имеется ввиду, что угол наклона лестницы не должен превышать 30°), фото 16. Открытые подступенки допускаются, при условии, что зазор между ступенями не позволяет пройти сферическому предмету диаметром 4 дюйма (102 мм), фото 17.

Исключения:

1. Выступ проступи не требуется, если глубина ступени менее 11 дюймов (279 мм).

2. Зазор между прилегающими ступенями не ограничивается на деревянной лестнице с общей высотой в 30 дюймов (762 мм) или меньше, фото 17.

R311.5.4 Лестничная площадка.

У каждой деревянной лестницы наверху и внизу должны быть пол или лестничная площадка.

Исключение:

Пол или лестничная площадка не требуется наверху лестничного марша внутри помещения, включая лестницу в прилегающем гараже, при условии, что дверь не распахивается на лестницу.

Лестничный марш должен иметь общую высоту между полом и лестничной площадкой не более, чем 12 футов (3658 мм).

Ширина лестничной площадки не должна быть меньше ширины лестничного пролета. Каждая площадка должна иметь минимальный размер в 36 дюймов (914 мм), замеренный в направлении движения, фото 18.

R311.5.5 Пешеходная зона лестницы

Допускается определенный наклон в пешеходной зоне ступеней или лестничной площадки. На каждые 48 ед. изм. горизонтальной поверхности допускается отклонение по вертикали не более, чем в 1 ед., что составляет 2% (Прим. редактора: 1 ед. от 48 ед. = 2%), фото 19.

Пример: глубина ступени 254 мм + выступ проступи 31,75 мм = 285, 75 мм.

2% от 285,75 мм = 5,72 мм - максимальный наклон по вертикали.

R311.5.6 Поручни.

Поручни должны быть обеспечены, по крайней мере, с одной стороны деревянной лестницы, при лестничном марше более, чем в 4 ступени, фото 20.

R311.5.6.1 Высота поручней.

Высота поручней замеряется вертикально от наклонной плоскости, прилегающей к выступам проступей, и до наклонной плоскости, проходящей через перила.

Данная величина не должна быть менее 34 дюймов (864 мм) и не более 38 дюймов (965 мм), фото 21.

R311.5.6.2 Цельность поручней.

Поручни должны быть на протяжении всего лестничного марша, от самой верхней ступени, до самой нижней, фото 22 и фото 23.

Концы поручней должны быть повернуты, фото 24 или должны быть завершены декоративной стойкой перил (столбом) или безопасным концевым украшением.
Перила, прилежащие к стене, должны иметь пространство между стеной и поручнем не менее 1 1/2дюйма (38 мм), фото 25.

Исключения:

1) Поручень разрешается прерывать столбом на повороте, фото 26.
2) Использование спиральных завитков, поворотов, начальных закруглений перил или опорно-заходных столбов допускается на самых нижних ступенях лестницы, фото 27.

R311.5.6.3 Размеры рукояток поручней.

Все поручни должны отвечать требованиям нижеследующих типов или отвечать аналогичным условиям удобства держаться за рукоятку, фото 28.

1. Тип I. Поручни с круглым поперечным сечением должны иметь наружный диаметр не менее 1 1/4 дюйма (32 мм) и не более 2 дюймов (51 мм), фото 29. Если поручень не круглый, то он должен иметь размер по периметру не менее 4 дюймов (102 мм) и не более 6 1/4 дюйма (160 мм) с максимальным поперечным сечением в 2 1/4 дюйма (57 мм), фото 30.

2. Тип II. Поручни с периметром более 6 1/4 дюйма (160мм), должны предусматривать зоны паза для пальцев с обеих сторон профиля, фото 31. Зона паза для пальцев должна начинаться на расстоянии 3/4 дюйма (19 мм) по вертикали от самой высокой части профиля. Зона для пальцев по вертикали должна быть не менее 7/8 дюйма (22 мм), а глубина паза для пальцев должна быть минимум 5/16 (8 мм), фото 32.

Глубина захвата поручня должна быть увеличена, по крайней мере, на 3/8 дюйма (10 мм) до уровня 13/4 дюйма (45 мм) от самой высокой части профиля, фото 33. Минимальная ширина поручня над зоной для пальцев должна быть не менее 1 1/4 дюйма (32 мм), и не более 2 3/4 дюйма (70 мм), фото 34. Края должны иметь минимальный радиус 0,01 дюйма (0,25 мм), фото 34.

R311.5.7 Освещение.

Все лестницы должны быть освещены в соответствии с разделом R303.6 (Прим. Данный раздел не представлен в этой статье).

R311.5.8 Специальные деревянные лестницы.

Деревянные лестницы с забежными ступенями с поворотом на 90° и 180° , винтовые лестницы с центральной стойкой, круговые винтовые лестницы, криволинейные лестницы должны соответствовать всем требованиям из раздела R311.5 за исключением, указанного ниже.

R311.5.8.1 Винтовая лестница.

Винтовые деревянные лестницы должны быть шириной не менее 26 дюймов (660 мм). Минимальная глубина проступи должна быть не менее 7 1/2 дюймов (190 мм), данная глубина замеряется на расстоянии 12 дюймов (305 мм) от узкой стороны ступени. Все ступени должны быть одинаковыми, подступенки должны быть не более чем 9 1/2 дюймов (241 мм). Минимальная высота габаритного контура над лестничным маршем должна быть не менее 6 футов 6 дюймов (1982 мм), фото 35.

R311.5.8.2 Лестницы в подвал.

Лестницы, ведущие в подвал, освобождаются от требований в разделе R311.4.3 и R311.5. Максимальная высота подвала от пола до наклонной плоскости дверей (прим. редактора: здесь имеется ввиду подвал, в который обычно вход с улицы и двери расположены под наклоном, см., фото) не должна превышать 8 футов (2438 мм). И наклонную плоскость над лестницей должен закрывать соответствующий люк или двери.

Добавлено "Древ-Массив". Фото от редактора 1. Вход в подвал.

R312.1 Защитные ограждения.

Веранды, балконы, пандусы или просто пол, приподнятый более чем на 30 дюймов (762 мм) от земли, должны иметь ограждения высотой не менее, чем 36 дюймов (914 мм). Лестница, открытая с обеих сторон, с общей высотой более чем 30 дюймов (762 мм), должна иметь ограждения высотой не менее 34 дюймов (864 мм), фото 36.

R312.2 Ограничения по зазору в ограждениях.

Ограждения на лестницах должны иметь такой зазор между балясинами, чтобы не допустить прохождение сферического предмета диаметром не более 4 дюйма (102 мм), фото 37.

Исключения:

1. Треугольник, образованный подступенком, ступенью и нижней частью перил на открытой стороне лестницы должен иметь такие размеры, чтобы не допустить прохождения сферического предмета диаметром 6 дюймов (152 мм), фото 38.

2. Зазор между балясинами в ограждениях на лестницах с открытыми сторонами должен быть таким размером, чтобы не пропустить сферический предмет диаметром более 4 3/8 дюйма (107 мм), фото 38.

ОПРЕДЕЛЕНИЯ

R201.3 Термины, определенные в других кодексах.

Те термины, которые не определены в настоящем кодексе, они имеют такой же смысл, который используется в других нормативах Международного Совета по нормам и правилам.

Примечание: Для того, чтобы обеспечить полное понимание, мы приведем все связанные с лестничной темой термины, которые применяются в IRC (Международные жилищные нормы) и IBC (Межгосударственные строительные нормы).

Раздел R202 Определения

Ограждения

Часть сооружения или система сооружений, установленные с открытых сторон пешеходной области, которые балясинами предохраняют от падения.

Поручень

Горизонтальный или наклонный брусок, за который держатся руками.

Проступь

Верхняя поверхность ступени.

Scissor STAIR Две взаимосвязанных лестницы предоставления двух отдельных путей выхода, расположенных в одной лестничной клетке приложения.

Добавлено "Древ-Массив".

Прим. Редактора: см., фото-пример

Лестница

Сооружение, состоящее из ряда ступеней для подъема на высоту.

Лестничные марши

Лестницы могут иметь один лестничный марш или несколько. Лестничные марши, связанные лестничными площадками служат для подъема с одного уровня на другой.

Лестница-экстерьер

Лестница, которая хотя бы с одной стороны открыта, а с другой стороны ограничена стеной. Открытая сторона лестницы может быть ограждена поручнями с балясинами или специальными ограждениями.

Лестница-интерьер

Лестница, которая закрыта с обеих сторон.

Винтовая лестница

Лестница, ступени которой расположены по спирали.

Прим. редактора. Винтовые лестницы бывают двух видов: круговые винтовые лестницы и винтовые лестницы с центральной стойкой. Винтовая лестница с центральной стойкой - винтовая лестница, ступени которой нанизываются на одну опору (центральный стержень). Такая лестница состоит из ступеней, центральной стойки и поручней. Круговая винтовая лестница - винтовая лестница, имеющая круглую шахту посередине.

Забежные ступени. Ступени с непараллельными краями.

Прим. редактора. Ступени, у которой внутренняя сторона уже наружной. Забежные ступени применяются при поворотах лестничного марша.

Приложение

Пример шаблона поручня

Проверка размеров поручня в натуральную величину.

Инструкции:

Разместите самую широкую часть поручня на линию AB, чтобы левый край касался линии АС. Следите, чтобы горизонтальная ось поручня была параллельно линии АВ.

Поручень в правильном положении должен соответствовать требованиям в разделе R315.2 Type II Handrail Grip Size requirements (R315.2 Тип поручня 2, требования к размерам захвата).

Если профиль несимметричный с обеих сторон, то поручень нельзя использовать.

Материал взят с сайта www.stairways.org

Перевод Ким Ольги. Предоставлено компанией Древ Массив
