Бестраншейная прокладка магистральных газопроводов

Высокая мобильность и современное оборудование участка ГНБ ЗАО "СУ 91 Инжспецстрой" в сочетании с квалификацией работников позволяет выполнять сложные проекты качественно и в кратчайшие сроки. На участке был завершен заказ на строительство закрытых переходов с использованием метода ГНБ в рамках реализации "Программы газификации Курской области" с 20.09.2004 г. по 15.10.2004 г.

Бестраншейная прокладка газопроводов в рамках реализации программы газификации Курской области с помощью методов ГНБ и буровых комплексов Ditch Witch

На строительстве переходов были задействованы самые мощные буровые комплексы фирмы Ditch Witch®: установка ГНБ Ditch Witch® JT7020 Mach 1 тяговым усилием 32 тс(сформированная в июле 2004 г. мобильная колонна на базе этой установки существенно расширила возможности бестраншейной прокладки инженерных коммуникаций) и комплекс Ditch Witch® JT4020 All Terrain тяговым усилием 18 тс; (этот комплекс позволяет производить работы с грунтах любой сложности, в том числе и с элементами скальных пород).

Перед началом строительства закрытых переходов проектная группа ЗАО «СУ 91 Инжспецстрой» подготовила проектную документацию к этому заказу в части проведения работ методом горизонтального направленного бурения, и затем инженерная группа провела на месте геолого топографическую разведку по каждому из закрытых переходов. Разработка проектной документации собственными силами позволяет ЗАО «СУ 91 Инжспецстрой» проводить согласование проектов и выполнять работы в сжатые сроки, избавив заказчика от целого ряда проблем.

Специальными лабораторными методами работники подразделения определили физико химические свойства воды и грунтов, образцы которых извлекались при пилотном бурении. На основании заключений лаборатории был установлен состав и объем бентонитовых растворов, применяемых при выполнении закрытых переходов. Предпочтение было отдано бентонитам и полимерам эксклюзивной марки Red Star, поставляемым на российский рынок компанией ООО «Дитч Витч Сервис» – официальным дилером компании Ditch Witch® в России.

Строительство первого закрытого перехода через р.Сейм проходило в районе п.Полевая Бесединского района. Была осуществлена прокладка рабочей стальной трубы газопровода диаметром 219х8 мм в специальной пластиковой изоляции диаметром 219х8 мм и протяженностью 180 м.

До начала прокладки рабочей трубы газопровода по технологии ГНБ были сделаны два предварительных расширения, которые были выполнены расширителями типа «бобровый хвост» диаметрами 275 и 457мм.

Сложность сооружения данного закрытого перехода заключалась в том, что в процессе бурения и подготовки скважины встречались довольно твердые меловые отложения, а провисание готовой рабочей трубы не давало возможности изгиба штанги на больший угол.

Второй закрытый переход был сооружен в районе п.Большие Угоны Льговского района под железной и автомобильной дорогами на на правлении Курск Льгов. Протяженность бурового канала составила 160 м. В него и был затянут металлический футляр диаметром 426х8 мм в битумной изоляции. В свою очередь непосредственно в футляр была протянута рабочая труба в пластиковой изоляции диаметром 273х8 мм.

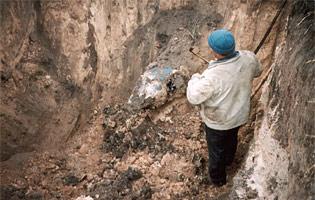

Так же как и в первом случае, перед укладкой футляра для рабочей трубы были сделаны два расширения расширителем типа «бобровый хвост» диаметром 457 и 740 мм соответственно, и лишь после подготовки скважины был протянут металлический футляр. Прокладка металлического футляра при строительстве закрытого перехода выполнялась через два рабочих котлова на, находившихся на одном уровне.

Строительство третьего закрытого перехода проходило в п.Малые Угоны Льговского района Курской области. Закрытый переход протяженностью 315 м был сооружен под дном р. Сейм. Сложность устройства закрытого перехода в данном месте заключалась в том, что берега реки возвышались над водной гладью более чем на 5 м, а ее глубина составляла 8 м.

Илисто песчаные отложения, через которые был сделан закрытый переход, не давали возможности сохранения стенок скважины, поэтому было принято решение об использовании новых присадок марки Red Star, которые увеличивали плотность и вязкость бурового раствора и позволили стабилизировать стенки скважины. После предварительного расширения скважины и ее подготовки была проложена рабочая труба диаметром 219х8 мм.

Технология, применяемая при выполнении этого заказа, а именно бестраншейная прокладка газопроводов методом ГНБ, позволяет прокладывать рабочую трубу как в футлярах, так и без них, сохраняя при этом изоляционный слой. Это существенно ускоряет и расширяет возможности прокладки трасс газопроводов на проблемных участках.

Работа ЗАО «СУ 91 Инжспецстрой» получила высокую оценку генерального заказчика работ «Газпром» за качество и скорость исполнения заказа.

Д. Манвелов, прораб ЗАО «СУ 91 Инжспецстрой»,

Предоставлено: Компания "Ditch Witch"
