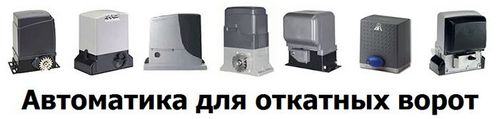

Автоматика для откатных ворот: электроприводы Nice и Came, комплект для привода Doorhan

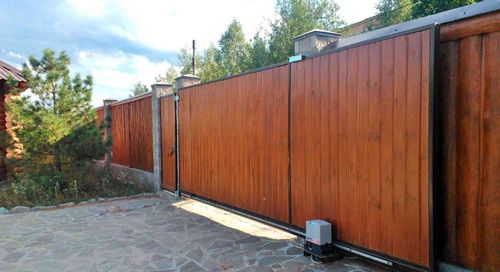

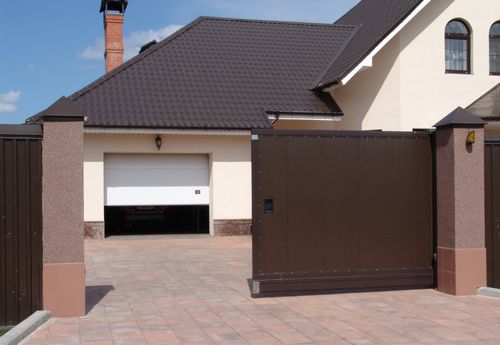

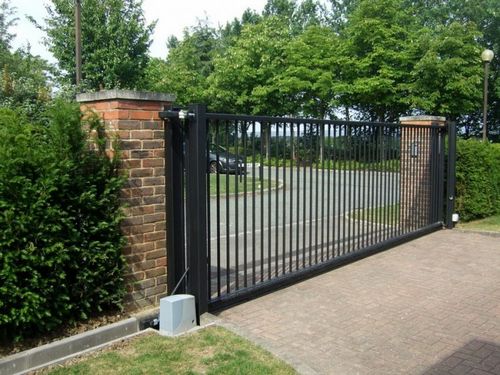

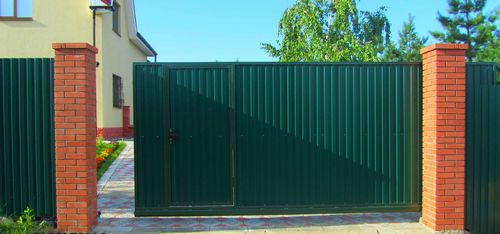

Основное преимущество откатных ворот - это их удобство в эксплуатации. Их можно легко открыть и закрыть вручную или нажатием кнопки. Они очень надежны в своей конструкции. Электропривод состоит из различных электронных и механических элементов, которые отвечают за различные функции. Автоматика работает надежно благодаря точной совместной работе механизмов.

Автоматика откатных ворот отличается некоторыми особенностями, поэтому стоит изучить ее поподробнее

Особенности

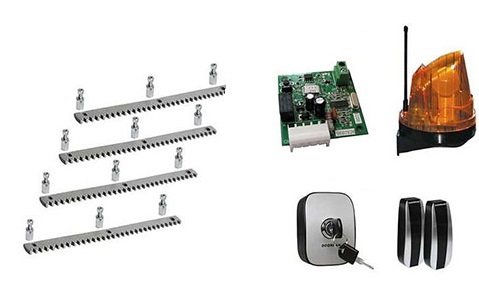

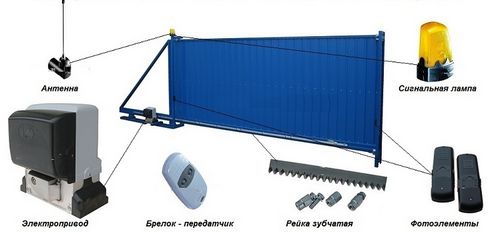

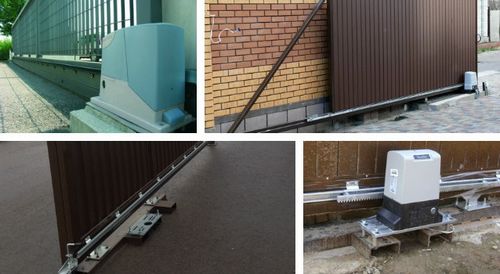

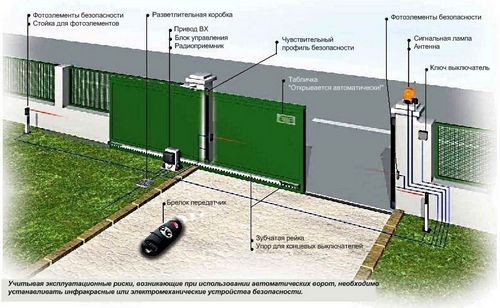

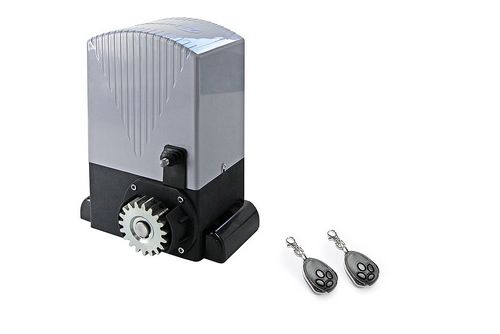

Управляемое движение откатным воротам обеспечивают следующие узлы:

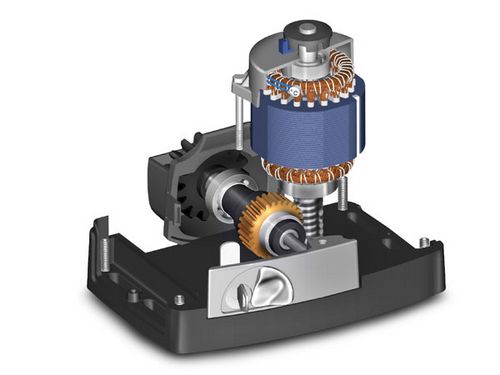

• мотор, редуктор;

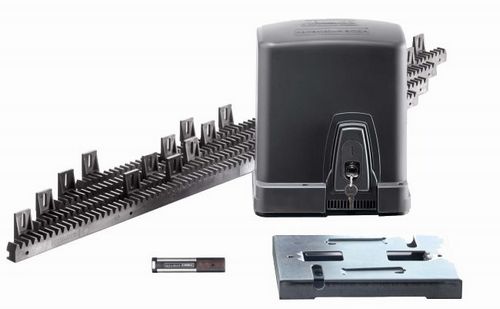

• планка с зубчиками, которая дает усиление от мотора на конструкцию;
• привод;
• управляющие цепочки.

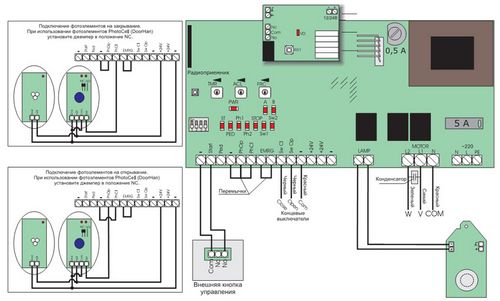

Включение автоматической системы происходит в момент замыкания контактирующих элементов. При замыкании данные передаются по управляющей цепочке движком. Действие мотора начинается в точке, когда на материнское устойство попадает передачик от брелока/пульта.

В момент перемещения створок ворот в нужную точку мотор останавливается за счет подачи сигнала специальным датчиком. Через некоторый промежуток подключается временное реле, ворота закрываются. Эта особенность электрики приемлема для любых ворот: раздвижных, подъемных, прочих. Автоматизация процесса закрытия требует установки временного интервала. Пока не достигнута точка исходного положения, двигатель не отключается.

Вышеописанный состав автоматики откатных ворот можно охарактеризовать как минимальный, но достаточный комплект. В качестве дополнительных элементов предусмотрите:

• Фотоэлементы. Основное их предназначение – остановка действия автоматики при появлении в проеме ворот препятствия.
• Сигнальную лампу. Она мигает во время работы привода автоматики.
• Выносную антенную систему. Она увеличивает дальность улавливания сигнала пульта.

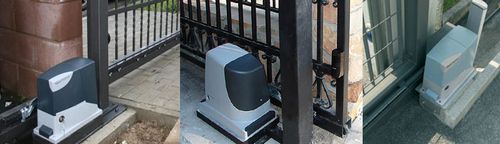

Главный компонент любого комплекта автоматики – двигатель. Варианты бывают подходящими под трехфазный или двухфазный счетчик. Специалисты рекомендуют трехфазный вариант с соединением обмоток типа «звезда». Это будет способствовать лучшей пусковой способности двигателя, а значит, автоматика будет максимально эффективной.

Если трехфазный счетчик отсутствует, подойдет однофазный конденсаторный движок. Работоспособность этого прибора ниже. Разница особенно заметна при пуске автоматики. Например, значение двигателя конденсаторного типа составит от 1 до 2,5 кВт. Частота вращения движка – от 500 до 1000 оборотов в минуту.

Число вращений приводного колеса не должно превышать 100. Если схема автоматики собирается вручную, лучший вариант – использование редукторов одноступенчатого типа.

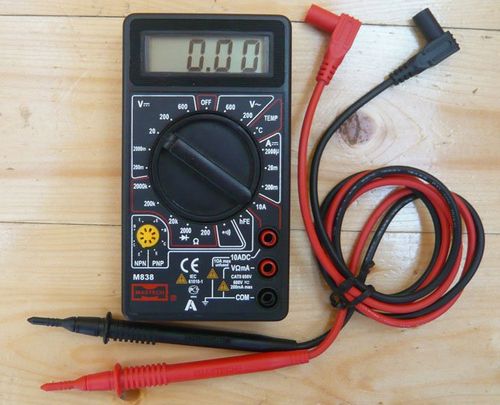

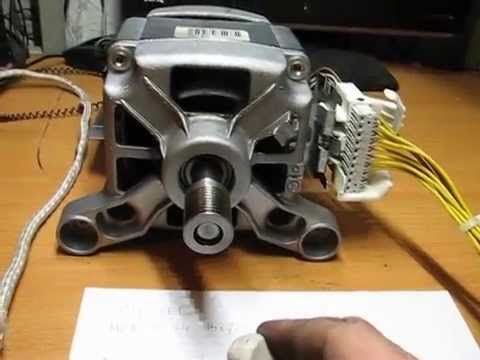

Детали системы, как правило, дорогостоящие, но есть варианты замены. В качестве основного составляющего элемента может выступать силовой моторчик от стиральной машины. При подключении движка важно правильно определить концы обмоток. Измерьте силу сопротивления мультиметром. Пусковая обмотка будет иметь большее значение.

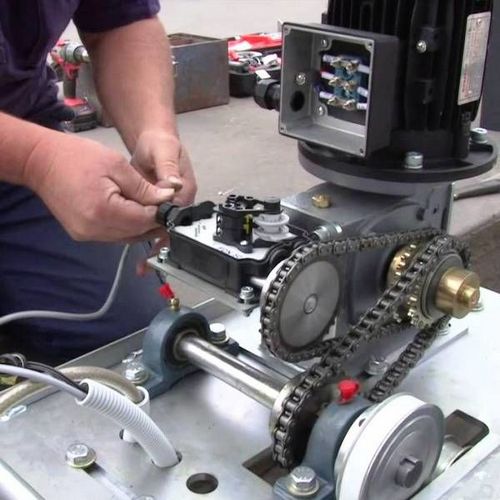

Заменой редуктору послужит ременная передача. Уделите внимание механизму с независимым валом, на нем должно быть два подшипника. Правильно центрируйте вал, так как на него устанавливаются две трансмиссии.

Критерии выбора

Ворота частного дома не испытывают большой нагрузки, поэтому для них обычно не выбираются мощные варианты движков. Для безпроблемного использования каждый день подойдут движки на вес от 800 до 1200 кг. Они обычно подключаются к обычному счетчику 220В, поэтому отличаются экономичностью. Вес ворот для такой автоматики будет составлять от 200 до 400 кг, а ширина проема – 4 м.

Обычно производители предлагают линейку устройств, соответствующую определенному весу конструкции. Остается разобраться в технических сведениях и выбрать подходящую модель, если самодельное изготовление конструкции не входит в ваши планы.

При выборе автоматики ворот важно обратить внимание на качество фурнитуры. От нее будет зависеть легкость движения створки. Также с фурнитурой взаимосвязана стабильность привода.

Стабильность – важное преимущество покупных комплектов перед самодельными. Еще к преимуществам можно отнести бесшумность работы отлаженных механизмов комплекта.

Главный критерий выбора автоматики – мощность устройств. Еще один показатель – интенсивность открывания и закрывания. Выбирайте мощность по принципу: чем тяжелее конструкция, тем усилинней система. На выбор влияют размеры ворот, толщина метала, число ребер жесткости. Для створки весом 300 кг подойдет система мощностью 250-300 Вт. Если конструкция весом 100 кг, автоматика должна быть не менее 600 Вт.

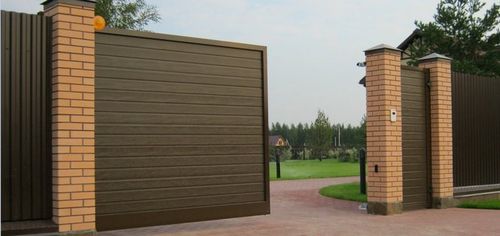

Если откатная конструкция выполнена из сплошного материала, рассчитайте нагрузочную силу с учетом ветра. Стандартный коэффициент – четыре. Чтобы его применить, умножьте вес ворот на 4. Это будет максимальным значением нагрузки на устройство. Учтите интенсивность использования ворот.

Если оборудование подбирается для частной территории, эксплуатационные характеристики учитываются из расчета 50% интенсивности. Чтобы оборудование не вышло быстро из строя, важно правильно соотнести все характеристики изделия.

Другие критерии выбора:

• погодные характеристики;
• качество конструкции;
• параметры смонтированного противовеса.

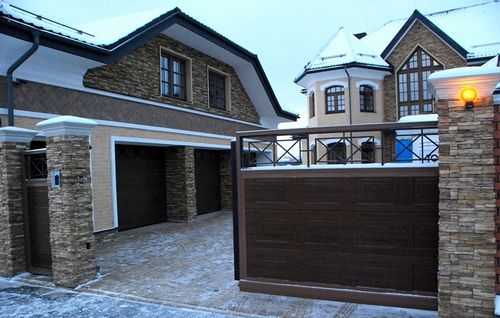

Климатические условия регионов важно учитывать, так как повышенная влажность и осадки оказывают влияние на электрические части системы. Например, в условиях Сибири требуется установить дополнительный подогрев автоматики ворот. Выбранная механика без проблем должна работать в суровых климатических условиях.

Качество конструкции скорректируют возможные сроки работоспособности движка. Если фурнитура дорогостоящая, хорошая, будет достаточно маломощного движка. Он будет успешно справляться со своими обязанностями. Если детали некачественные, открываться конструкция будет с большим усилием и трудом, важно выбрать движок, способный выдерживать механические нагрузки.

Показатели противовесов влияют на максимально возможную длину, которую может потянуть движок. Как правило, это примерно 75% длины самих ворот. Подбирая автоматику, не забудьте сложить габариты противовеса с длиной ворот. Это будут минимальные параметры для возможностей выбранной автоматики.

Правила эксплуатации

На срок службы установленной автоматики окажет влияние правильная эксплуатация. Правильное использование увеличивает безупречность работы ворот на долгие годы. Кроме того, правильное использование автоматики обеспечивает безопасность всех окружающих.

Так, например, специалисты считают экстравагантным поступком попытку пройти под закрывающейся створкой. Система хоть и оснащается фотоэлементами, но они практически не обеспечивают безопасность таких действий, так как некоторые системы снабжаются скоростным движком.

Во избежание травм или других проблем многие владельцы ворот с автоматикой клеят на конструкцию соответствующие предупредительные наклейки.

Автоматические системы часто оснащаются таким дополнением, как ручной привод. Его действие обеспечивает открытие ворот на момент отсутствия электроэнергии с помощью троса.

Одновременная работа двух движков выводит из строя даже самую надежную конструкцию. Оба варианта должны работать только по отдельности. Кроме того, действия с включением одновременно двух приводов не считаются безопасными. Чтобы не повредить автоматику, не нужно толкать, прижимать или каким-то другим способом пытаться исправить ситуацию, если конструкция не закрывается или не открывается. Скорее всего, на пути движения появилось препятствие. Изначально разберитесь в причинах, а потом беритесь за ремонт.

Проводите периодически техническое обслуживание сдвижных механизмов. Правила предполагают ТО через определенное количество циклов. Внимательно изучите инструкцию или пригласите установщиков. Покупные привода комплектуются подробной инструкцией не только по правилам эксплуатации, но и по установке. Обычно документация мультиязычная.

Любые неисправные ворота нельзя применять совместно с автоматикой. Вы рискуете не только конструкцией, но и механизмами.

Специалисты рекомендуют проводить тестирование механизмов при нечастом домашнем использовании конструкции. Например, проверьте кнопку, ключ-выключатель, фотоэлементы, кнопку аварийной установки, натяжение цепи.

Производители

Современные и отечественные, и зарубежные производители предлагают разные комплекты откатных ворот. Механизмы каждой марки отличаются своими особенностями:

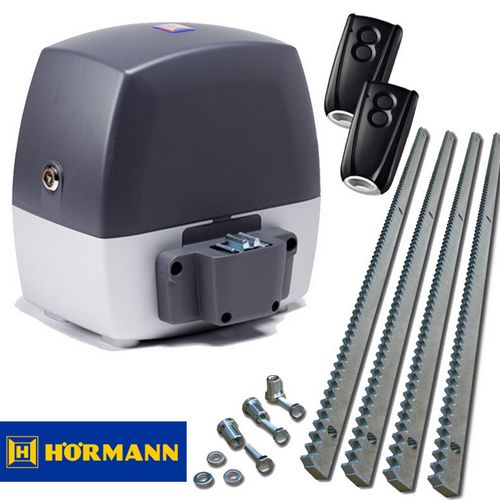

• К примеру, особой популярностью славятся механизмы Hormann (Германия).

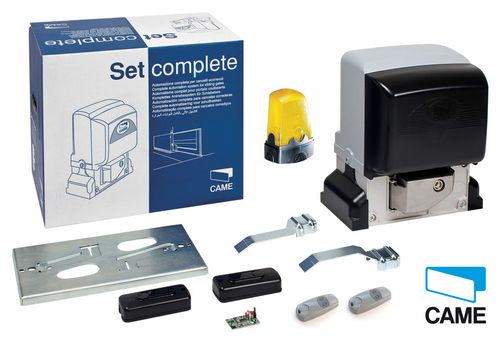

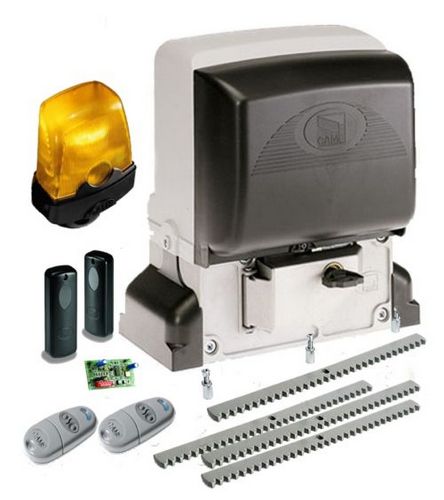

• Итальянские системы Came подходят для домашнего применения. Продукция концерна востребована и считается очень надежной.
• Еще один известный производитель – Nice. Его продукция отличается хорошей защищенностью от злоумышленников, двигателями с высокой скоростью работы, безопасностью.

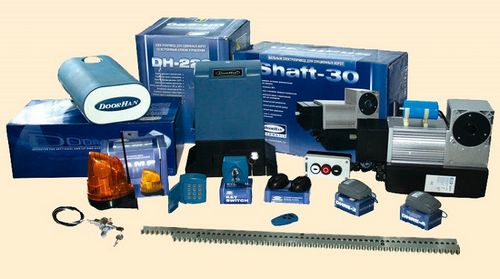

• Можно выбрать комплекты наиболее популярного бренда Doorhan. Автоматика этой маркой выпускается самая разнообразная, производится она из высококачественных материалов.
• Кроме итальянских производителей0 на рынке высок рейтинг у китайской продукции, например, компании Faac. Системы отличаются гидродинамичностью, а значит, надежны. Однако в сравнени с электромеханическими движками китайские варианты требуют более тщательного обслуживания.

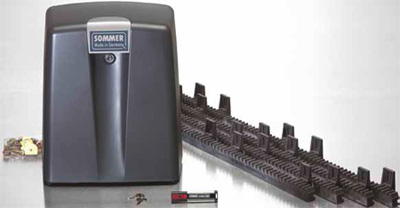

• Из прочих производителей пользователи отмечают марки Sommer, Alutech, Game, Stillmatic. Это компании из Китая, ноони отличаются качественной продукцией с хорошими эксплуатационными характеристиками.

Обзор

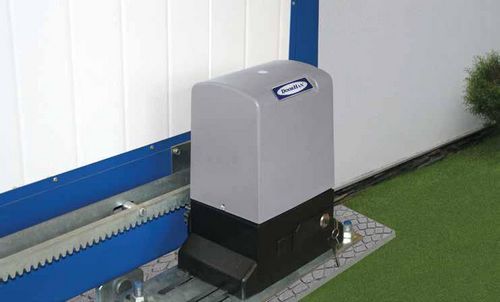

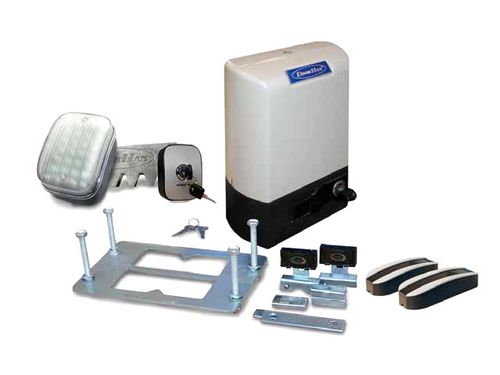

Рассмотрим модели некоторых брендов подробнее. Например, системы Doorhan отличаются малой шумностью и стабильной работой. Покупатели могут выбрать из обширного набора вариантов. Эффективность автоматики возможна при температурах до -20 градусов. В качестве дополнительного оснащения производитель предлагает лампочки сигналов, встроенные датчики, блочки и пульты.

Привода бренда допускается использовать достаточно интенсивно, так как движок и редуктор размещаются едино и обеспечены жидкой смазкой. Стабильность и бесперебойность зависит от улучшенных защитных систем. Привода имеют хорошее обеспечение от пыли и влаги. Цена автоматики приемлемая.

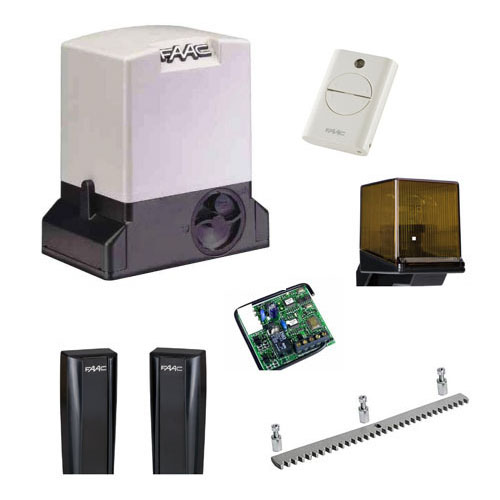

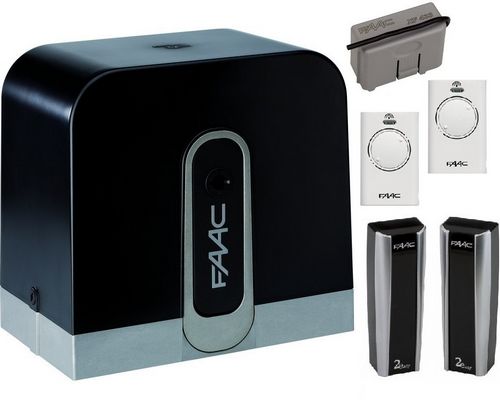

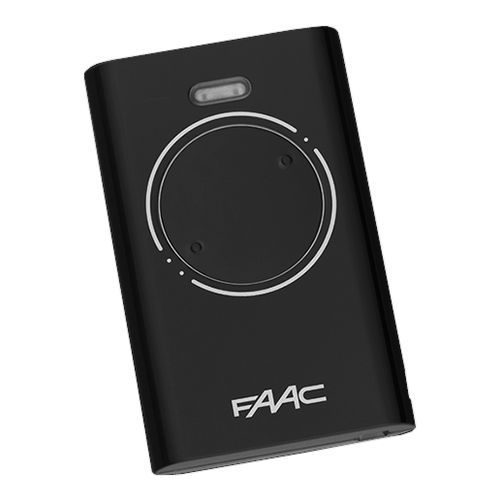

Производитель Faac также предлагает покупателям множество моделей. В оборудовании сочетается отличное качество и высокая производительность.

Оборудование отличается эффективностью благодаря масляной ванне, в которой находятся микропроцессорные блоки. Фирменная смазка является препятствием для проблем даже при 30-градусных морозах. Поэтому продукция этой компании успешно эксплуатируется в суровых условиях российского Севера и Сибири.

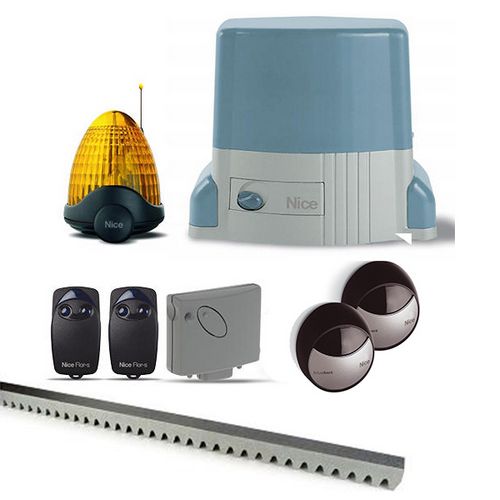

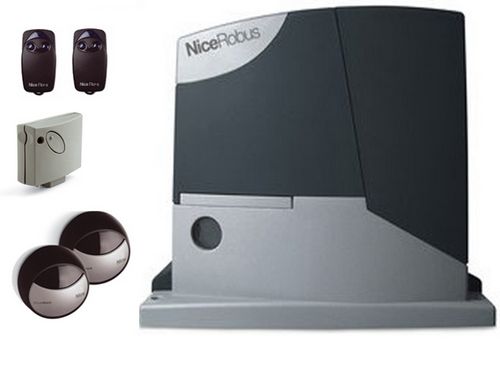

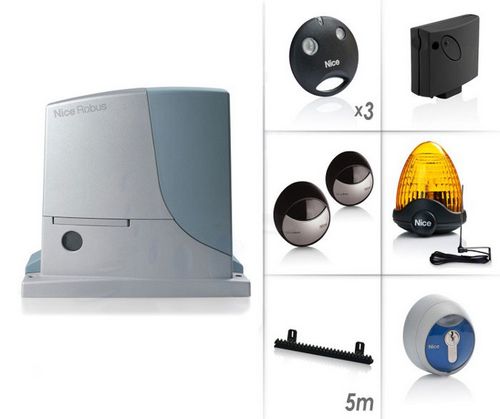

Nice представляет на рынке рычажные и линейные движки. Система превосходного дизайна, проста в использовании, безопасна. Модели приводов экономичны, при этом эффективны при температуре от -20 до +50. Автоматика снабжается удобной регулировкой, надежной фурнитурой. Встроенное программное обеспечение позволяет осуществлять контроль состояния их систем.

Отзывы

Согласно отзывам пользователей, купить автоматические системы сегодня не сложно. Системами торгуют в строительных супермаркетах столицы и других городов. Жители окраин легко пользуются услугами интернет-магазинов. Причем, как отзываются покупатели, через интернет-магазины заказать продукцию бывает дешевле. Покупку придется дожидаться и забирать через некоторое время на почте.

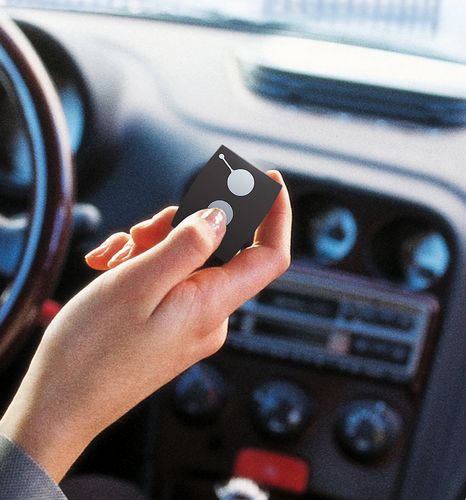

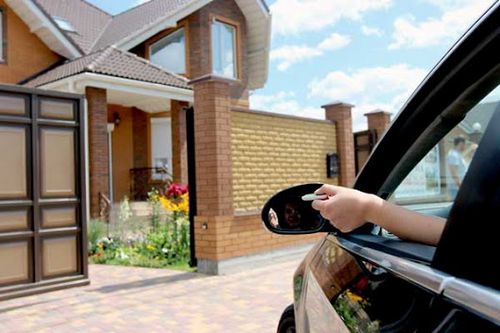

Положительными характеристиками снабжают автоматические системы, управляемые дистанционно. Такими механизмами удобнее управлять, не выходя из помещения или из авто. Согласно отзывам пользователей, наибольшими удобствами обладает червячный тип механизма. Если требуется соблюдение эстетического вида территории, пользователи рекомендуют рассмотреть подземные механизмы.

Если сравниваются сразу несколько вариантов, лучше отдать предпочтение величине тягового усилия, а не большему весу ворот.

Выбранная автоматика откатных ворот должна прослужить стабильно, а потому отличаться надежностью. При правильном выборе комплекта настройка и установка не займет много времени. При этом даже самый недорогой комплект может отличаться рядом достоинств. Цена автоматики откатных ворот рассчитывается из сугубо индивидуальных характеристик.

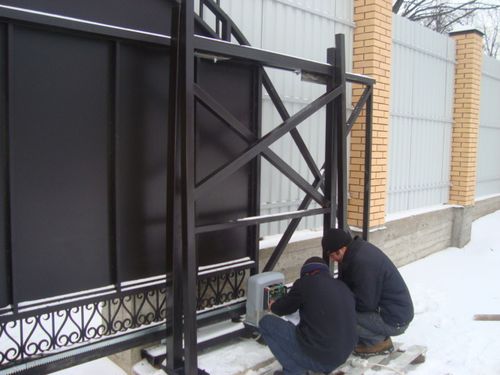

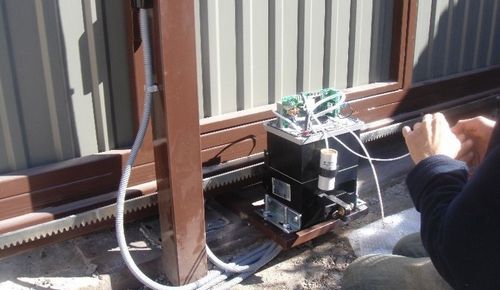

Автоматические системы увеличивают и удобство, и безопасность их использования. С устройством ворота надежнее закреплены в закрытом состоянии. За счет надежности увеличивается срок службы самой конструкции. Важной рекомендацией при монтаже автоматики является точное следование инструкциям по установке от производителя. Настройка по ней упрощает задачу монтажа всей системы.

Специалисты рекомендуют использовать при монтаже специальные крепежные запасные части. Заклепки оснащаются прокладками из резины, что повышает декоративность изделия.

Не стоит использовать сварку, если ворота выполенны из профилированного листа. она может повредить ее зашитное покрытие. Еще специалисты не рекомендуют устанавливать верхний улавливатель одновременно с уголками. При этом нижний улавливатель монтируется при закрытой створке. Во время монтажа с ним совмещаются концевые ролики.

Следование общим рекомендациям установки позволит быстро и качественно установить автоматическую систему с любыми характеристиками у себя во дворе. А правильный выбор производителя и типа устройства убережет вас от проблем с эксплуатацией и последующим техническим обслуживанием и ремонтом всего механизма в будущем. Следуйте инструкции, и автоматические ворота будут служить вам очень долго.

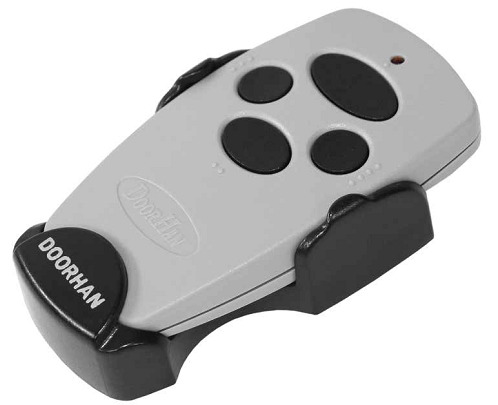

О том, как настроить пульт к приводу Doorhan, смотрите в следующем ролике.
